专利号: 2019103960867
申请人: 淮安信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

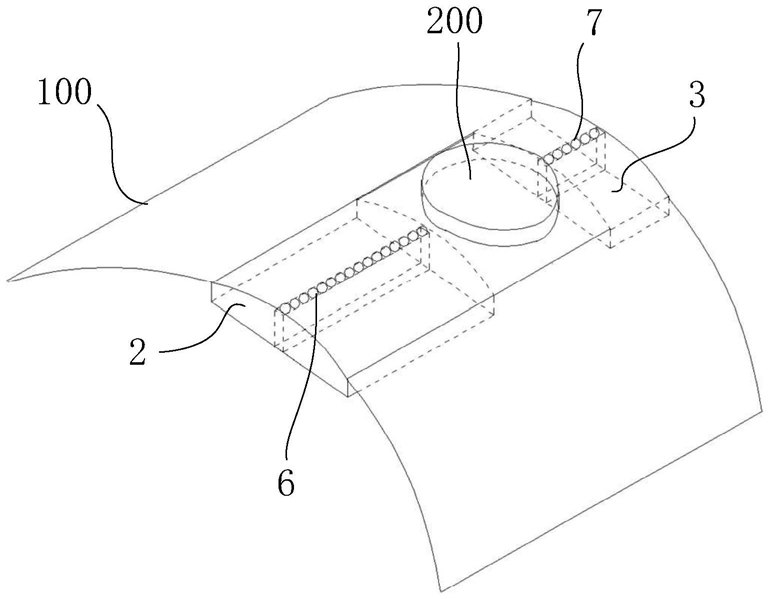

1.一种液罐车人孔防泄漏装置,其特征在于,包括人孔挡板(1)、第一收纳仓(2)、第二收纳仓(3)、两个导轨槽(4)、两个气缸(5)、气压控制单元;所述人孔挡板(1)设置于液罐车的罐体(100)内部并抵靠于罐体(100)顶端;所述第一收纳仓(2)和所述第二收纳仓(3)均安装于液罐车的罐体(100)内部顶端,第一收纳仓(2)和第二收纳仓(3)的开口相对设置并分别布置于人孔(200)的前后两侧;所述两个导轨槽(4)分别自第一收纳仓(2)内部延伸至第二收纳仓(3)内并固定;所述气缸(5)具有活动部(51),两个气缸(5)的活动部(51)分别固定连接于人孔挡板(1)的两侧且一一对应的设置于两个导轨槽(4)内;所述气压控制单元向两个气缸(5)充压用以驱动两个活动部(51)同步且同向沿导轨槽(4)滑动;所述活动部(51)的滑动带动人孔挡板(1)在第一位置和第二位置之间移动;

当位于所述第一位置时,人孔挡板(1)位于第一收纳仓(2)内;

当位于所述第二位置时,人孔挡板(1)位于第一收纳仓(2)和第二收纳仓(3)之间,并抵靠在人孔(200)开口处。

2.根据权利要求1所述的液罐车人孔防泄漏装置,其特征在于,还设置有弹簧顶珠(6);

当位于所述第二位置时,所述弹簧顶珠(6)抵靠于所述人孔挡板(1)下表面的两端,并将人孔挡板(1)压紧在人孔(200)开口处。

3.根据权利要求2所述的液罐车人孔防泄漏装置,其特征在于,所述弹簧顶珠(6)成排设置于所述第一收纳仓(2)和第二收纳仓(3)内。

4.根据权利要求1所述的液罐车人孔防泄漏装置,其特征在于,所述活动部(51)的上下两侧均设置有滑动滚珠槽(52),所述导轨槽(4)内的上下两侧均设置有与所述滑动滚珠槽(52)配合的滚珠轨道(41),活动部(51)通过设置在滑动滚珠槽(52)和滚珠轨道(41)之间的滑动滚珠(53)在导轨槽(4)内滑动。

5.根据权利要求1所述的液罐车人孔防泄漏装置,其特征在于,所述气压控制单元包括电磁阀(7)、单向阀(8)、高压储气罐(9)、空气压缩机(10)和电机(11);所述空气压缩机(10)通过所述电机(11)的驱动将空气压缩至所述高压储气罐(9)中存储;通过所述电磁阀(7)控制高压储气罐(9)中的空气向所述气缸(5)充压。

6.根据权利要求5所述的液罐车人孔防泄漏装置,其特征在于,所述气缸(5)为有杆气缸,气缸(5)的活塞杆固定于所述导轨槽(4)的端部,气缸(5)的缸体作为所述活动部(51)。

7.根据权利要求6所述的液罐车人孔防泄漏装置,其特征在于,所述气缸(5)的缸体具有第一气口(54)和第二气口(55);当所述电磁阀(7)上端通电时,所述第一气口(54)进气,第二气口(55)出气,活塞杆收缩;当所述电磁阀(7)下端通电时,所述第一气口(54)出气,第二气口(55)进气,活塞杆伸出。

8.一种采用如权利要求1-7任一项所述液罐车人孔防泄漏装置的防泄漏方法,其特征在于,液罐车正常行驶状态下,电磁阀(7)未通电处于截止状态,人孔挡板(1)位于第一收纳仓(2)内;当液罐车遇到倾覆危险时,电磁阀(7)下端处于通电状态,人孔挡板(1)被推动,挡住人孔(200)开口处;当倾覆危险解除时,电磁阀(7)上端处于通电状态,人孔挡板(1)被拉回,随后电磁阀(7)处于截止状态。
