专利号: 2019103962133
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

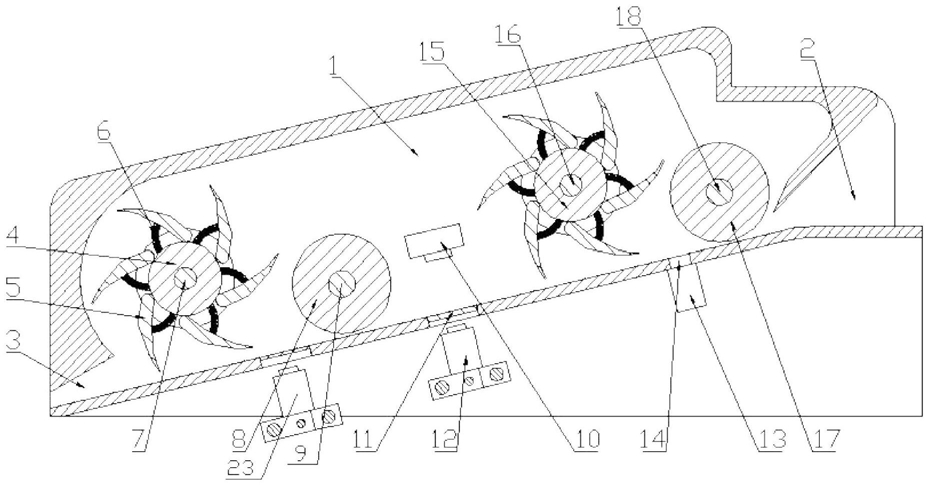

1.一种会计用统计扫描设备,包括机箱(1)、纸张进给机构、第一扫描机构(12)和第二扫描机构(23),其中,所述机箱(1)的上侧端设置有进纸口(2),所述机箱(1)的下侧端设置有出纸口(3),所述机箱(1)内设置有所述纸张进给机构,其特征在于,所述机箱(1)的下端面为透明结构的滑板,所述滑板为倾斜布置,且该滑板供待扫描的纸张向下支撑滑动;

所述滑板的下方设置有沿着滑板的倾斜方向间隔布置的第一扫描机构(12)和第二扫描机构(23),所述第一扫描机构和第二扫描机构均能够扫描并识别所述待扫描的纸张上的内容;

还包括扫描处理器,所述扫描处理器能够对所述第一扫描机构和第二扫描机构的扫描数据进行对比分析,当所述第一扫描机构与所述第二扫描机构对同一纸张扫描识别的内容不一致时,所述扫描处理器能够对其进行报警,以便于对该纸张重新扫描;当所述第一扫描机构与所述第二扫描机构对同一纸张扫描识别的内容一致时,所述扫描处理器对扫描的数据内容进行存储。

2.根据权利要求1所述的一种会计用统计扫描设备,其特征在于,所述第一扫描机构(12)和第二扫描机构(23)的结构相同。

3.根据权利要求1所述的一种会计用统计扫描设备,其特征在于,机箱(1)内还设置有灯光设备,所述灯光设备为LED灯组(10),所述LED灯组设置在机箱(1)的内上壁或者位于靠近所述第一扫描机构、第二扫描机构的位置。

4.根据权利要求1所述的一种会计用统计扫描设备,其特征在于,所述纸张进给机构包括设置在机箱内的第一转筒(4)和第二转筒(15),所述第一转筒(4)内设置有第一转轴(7)且固定连接,第一转轴(7)前后两侧均与机箱(1)转动连接,所述第二转筒(15)内设置有第三转轴(16)且固定连接,第三转轴(16)前后两侧均与机箱(1)转动连接,所述第一转筒(4)和第二转筒(15)的外圆周壁上均设置有若干个拨片(5)。

5.根据权利要求4所述的一种会计用统计扫描设备,其特征在于,所述拨片(5)内侧与所述第一转筒或者第二转筒的外周壁之间设置有弹簧(6)。

6.根据权利要求4所述的一种会计用统计扫描设备,其特征在于,所述机箱(1)内侧对应第一转筒(4)上侧设置有第一压筒(8),第一压筒(8)通过第二转轴(9)与机箱(1)转动连接,所述机箱(1)内对应第二转筒(15)上侧设置有第二压筒(17),第二压筒(17)通过第四转轴(18)与机箱(1)转动连接,纸张从所述第二压筒(17)与滑板上端面之间间隙、第一压筒与滑板上端面之间间隙穿过。

7.根据权利要求4所述的一种会计用统计扫描设备,其特征在于,所述滑板上对应第一扫描机构和第二扫描机构的位置处均设置有滤光片(11),机箱(1)底板上对应第二转筒(15)和第二压筒(17)之间设置有检测孔(14),检测孔(14)下方设置有传感器(13),所述传感器能够对纸张是否到位进行检测,所述传感器(13)为红外线传感器。

8.根据权利要求4所述的一种会计用统计扫描设备,其特征在于,所述第一转轴(7)后侧固定连接有第一皮带轮(19),第三转轴(16)后侧固定连接有第二皮带轮(20),第三转轴(16)后端与第一电机(21)连接,第一皮带轮(19)与第二皮带轮(20)通过皮带(22)连接。

9.根据权利要求1所述的一种会计用统计扫描设备,其特征在于,所述第一扫描机构和第二扫描机构均包括在机箱的宽度方向上间隔设置的第一拍摄扫描高清摄像机和第二拍摄扫描高清摄像机(122),其中,第一拍摄扫描高清摄像机的底部均设置有第一滑块(121),第一滑块(121)左侧与第一丝杆(126)连接,第一滑块(121)右侧套设在支撑杆(125)上,所述支撑杆(125)与机箱(1)固定连接,第一丝杆(126)与机箱(1)转动连接,第一丝杆(126)前侧固定连接有第四齿轮(133),第四齿轮(133)右侧与第三齿轮(132)啮合连接,第三齿轮(132)通过转轴与第二电机(127)连接。

10.根据权利要求9所述的一种会计用统计扫描设备,其特征在于,所述第二电机(127)与第三齿轮(132)之间设置有第二齿轮(129),第二齿轮(129)通过转轴与第二电机(127)连接,第二齿轮(129)右侧与第一齿轮(128)啮合连接,第一齿轮(128)前侧固定连接有第二丝杆(124),所述支撑杆(125)上对应第一滑块(121)前侧设置有第二滑块(123),第二滑块(123)顶部固定连接有第二拍摄高清摄像机(122),第二滑块(123)右侧与第二丝杆(124)连接,所述第二齿轮(129)与第三齿轮(132)之间设置有档位滑块(131),档位滑块(131)上方与档位拉杆(130)固定连接。
