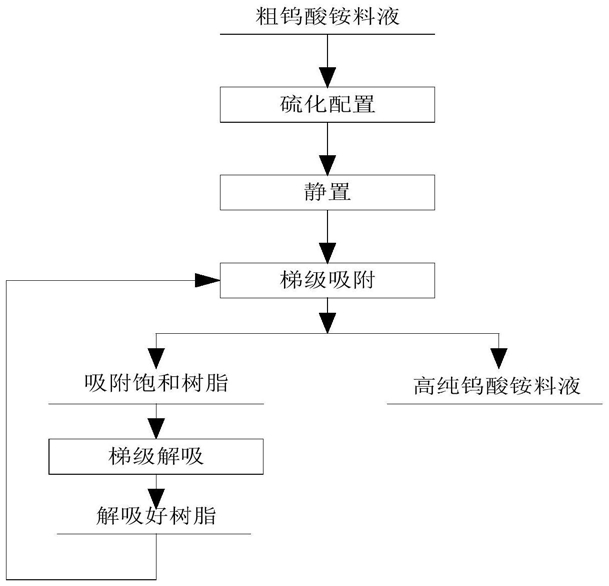

1.一种钨酸铵料液的除钼方法，其特征在于，包括，

硫化步骤，向钨酸铵料液中加入硫化剂，得到硫化料液；

梯级吸附步骤，将所述硫化料液通过WDA918树脂进行一次吸附至饱和，得到一次吸附后液，将所述一次吸附后液通过201×7树脂进行二次吸附至饱和，得到除钼的钨酸铵料液。

2.根据权利要求1所述的钨酸铵料液的除钼方法，其特征在于，硫化步骤中，所述硫化剂为硫化铵。

3.根据权利要求1或2所述的钨酸铵料液的除钼方法，其特征在于，硫化步骤中，加入硫

2-

化剂后进行搅拌、静置、过滤，所述搅拌的时间为4-8h，搅拌完成后，控制1g/L≤S 浓度-钼浓度≤3g/L；所述静置的时间为36-72h。

4.根据权利要求1-3任一所述的钨酸铵料液的除钼方法，其特征在于，梯级吸附步骤中，所述硫化料液进行一次吸附时的流速为15-25ml/min；所述一次吸附后液进行二次吸附时的流速为10-15ml/min。

5.根据权利要求1-4任一所述的钨酸铵料液的除钼方法，其特征在于，梯级吸附步骤中，控制所述一次吸附后液中钼的浓度≤0.1g/L，所述一次吸附饱和为，一次吸附后液中钼的浓度为0.1g/L；控制所述除钼的钨酸铵料液中钼的浓度≤0.01g/L，所述二次吸附饱和为，除钼的钨酸铵料液中钼的浓度为0.01g/L。

6.根据权利要求1-5任一所述的钨酸铵料液的除钼方法，其特征在于，还包括梯级解吸步骤，采用一次解吸剂对WDA918树脂进行一次解吸，得到一次解吸液；采用二次解吸剂对

201×7树脂进行二次解吸，所述二次解吸剂由所述一次解吸液补加解吸剂后得到；然后依次用稀硫酸、清水对树脂进行循环洗涤，得到再生的树脂，用于所述梯级吸附步骤。

7.根据权利要求6所述的钨酸铵料液的除钼方法，其特征在于，所述解吸剂为氢氧化钠和双氧水的混合溶液。

8.根据权利要求6或7所述的钨酸铵料液的除钼方法，其特征在于，所述一次解吸剂中，氢氧化钠的浓度为60g/L-100g/L，所述二次解吸剂中，氢氧化钠的浓度为40g/L-60g/L。

9.根据权利要求6-8任一所述的钨酸铵料液的除钼方法，其特征在于，所述一次解吸和二次解吸均循环进行2次，解吸剂流速均为5-10ml/min；所述稀硫酸循环洗涤的时间为4h，所述清水循环洗涤为，洗涤至洗涤水的pH为5－6。
