1.一种钙钛矿复合纳米纤维膜的制备方法，其特征在于，包括以下步骤：S1、在有机溶剂中配制聚合物溶液，所述聚合物包括聚乙烯吡咯烷酮、聚丙烯腈、聚氨酯中的至少一种；

S2、将卤化铅加入所述聚合物溶液中得到纺丝液，将纺丝液进行静电纺丝，得到卤化铅/聚合物纳米纤维膜；

S3、将卤化铯溶液或甲基卤化胺溶液涂覆于卤化铅/聚合物纳米纤维膜之上，制得钙钛矿复合纳米纤维膜；

所述聚合物与有机溶剂的质量比为0.09～0.2：1；

所述卤化铅与有机溶剂的质量比小于或等于1：1；

卤化铯或甲基卤化胺与卤化铅/聚合物纳米纤维膜中的卤化铅的摩尔比小于或等于5：

1。

2.根据权利要求1所述的一种钙钛矿复合纳米纤维膜的制备方法，其特征在于，所述有机溶剂为N，N‑二甲基甲酰胺和二甲基亚砜中的至少一种。

3.根据权利要求1所述的一种钙钛矿复合纳米纤维膜的制备方法，其特征在于，所述静电纺丝的工艺条件包括：挤出速率为0.1～2mL/h，电压为10～40kV，环境温度为0～50℃，湿度为50％以下。

4.一种钙钛矿复合纳米纤维膜，其特征在于，由如权利要求1‑3任一项所述的制备方法制得。

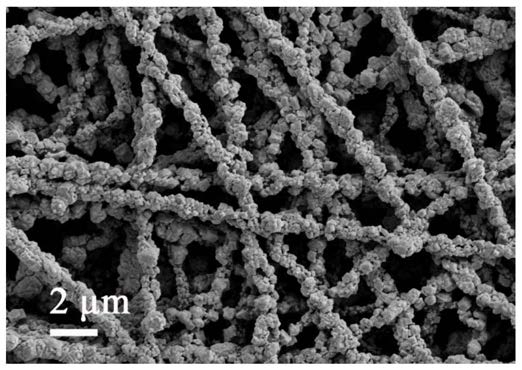

5.根据权利要求4所述的一种钙钛矿复合纳米纤维膜，其特征在于，所述钙钛矿复合纳米纤维膜为以聚合物为载体，钙钛矿包覆聚合物的复合纳米纤维膜。

6.如权利要求4所述的钙钛矿复合纳米纤维膜的应用，其特征在于，所述钙钛矿复合纳米纤维膜应用于钙钛矿太阳能电池。

7.如权利要求6所述的钙钛矿复合纳米纤维膜的应用，其特征在于，所述钙钛矿复合纳米纤维膜作为钙钛矿太阳能电池的光吸收层。
