专利号: 2019104009116
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于物联网技术的建筑电力能耗监控系统,其特征在于,包括:

用于采集建筑能耗数据的能耗数据采集器本体(1):包括主控模块、传输模块、采集模块、电源模块、稳定性保障模块,所述主控模块采用ARM芯片作为主控制芯片,所述传输模块通过GPRS芯片负责数据和控制管理中心的传输,所述电源模块提供一个备份锂电池、电源的输入和降压输出,所述稳定性保障模块包含电源管理、状态显示以及后备网络;

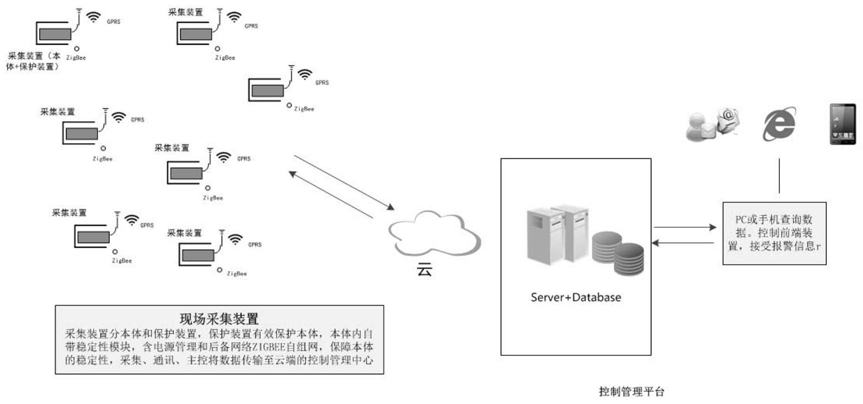

位于云端的控制管理中心:包括管控服务平台和后台数据库,所述管控服务平台提供GIS采集本体位置状态地图、可视化能耗展示、故障报警、指令发送功能,通过GPRS、internet、后备自组织mesh网络实现与分布在不同地方的设备进行交互,实现实时监测能耗数据,控制能耗数据采集器的功能;

本体保护装置:包含第一罩体(11)、固定组件(3)、第二罩体(12)以及散热组件(4)设置在所述能耗数据采集器本体(1)外部的第一罩体(11),所述第一罩体(11)为两端开口的矩形筒形状;

通过安装部(2)安装固定在所述第一罩体(11)内的两个匚字形板(110),所述能耗数据采集器本体(1)插接在两个所述匚字形板(110)的开口之间;

设置在所述匚字形板(110)和所述第一罩体(11)之间的用于紧固所述能耗数据采集器本体(1)的弹性固定组件(3);

安装固定在所述第一罩体(11)一端开口处的第二罩体(12),所述第二罩体(12)为一端开口的矩形筒形状,所述第二罩体(12)与所述第一罩体(11)相对的一侧开设有栅格状的进风口(120);

以及设置在所述第二罩体(12)内的用于对所述能耗数据采集器本体(1)散热的散热组件(4)。

2.根据权利要求1所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述稳定性保障模块采用max8698电源管理芯片进行电源管理,锂电池实现后备供电,提供复位信号、自启信号以及RTC实时时钟电路,所述稳定性保障模块包含CC2530后备网络,在主传输模块不能正常信息传输时通过其组建的自适应MESH网络,为保障CC2530的信号强度加CC2591和增益天线;

所述电源模块包括12V->5V、12V->3.3V、12V->3.9V模块,采用LM2596电源芯片提供

3.3V和5V的电源给主控芯片、后备网络、接口电路、传感器模块供电,采用mic29302电源芯片提供3.9V给传输模块的GPRS芯片供电;

所述采集模块包括:电流传感器、电压传感器、温湿度传感器、表计采集接口。

3.根据权利要求1所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的安装部(2)包括插块(21)、插槽(22)、侧挡板(23)和第一锁紧螺栓(231),所述插块(21)固定在所述匚字形板(110)的顶部,所述插槽(22)开设在所述第一罩体(11)顶部并供所述插块(21)水平插入,所述侧挡板(23)固定在所述第一罩体(11)上的所述插槽(22)一侧,所述插块(21)和所述侧挡板(23)之间通过所述第一锁紧螺栓(231)连接。

4.根据权利要求1所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的弹性固定组件(3)包括若干个第一弹簧(31)、第一压板(311)、第二压板(321)、操作杆(3211)、第二弹簧(32)和腰型避让槽,若干个所述第一弹簧(31)分别设置在其中一个所述匚字形板(110)的开口内,所述第一压板(311)固定在若干个所述第一弹簧(31)的端部,所述第二压板(321)滑移连接在另一个所述匚字形板(110)的开口内,所述操作杆(3211)的一端固定在所述第二压板(321)的一侧,所述第二弹簧(32)套设在所述操作杆(3211)外部,所述第二弹簧(32)的一端抵触在所述第二压板(321)的侧面,所述第二弹簧(32)的另一端抵触在所述匚字形板(110)的开口槽底,所述腰形避让槽(3212)开设在所述第一罩体(11)上并供所述操作杆(3211)穿过。

5.根据权利要求1所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的散热组件(4)包括第一支撑板(41)、第二支撑板(42)、若干个伺服电机(43)、固定杆(431)、固定套(432)和若干个扇叶(4321),所述第一支撑板(41)固定在所述第二罩体(12)内部,所述第二支撑板(42)固定在所述第一支撑板(41)上,若干个所述伺服电机(43)分别固定在所述第二支撑板(42)上,所述固定杆(431)由所述伺服电机(43)驱动转动,所述固定套(432)螺纹连接在所述固定杆(431)外部,若干个扇叶(4321)分别固定在所述固定套(432)上。

6.根据权利要求1所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的第一罩体(11)在靠近所述第二罩体(12)的一侧具有与所述第一罩体(11)一体成型的第一凸出围边(111),所述第二罩体(12)在靠近所述第一罩体(11)的一端具有与所述第二罩体(12)一体成型的第二凸出围边(121),所述第一凸出围边(111)和所述第二凸出围边(121)之间通过若干个第二锁紧螺栓(1211)连接。

7.根据权利要求3所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的第一罩体(11)顶部还固定有固定块(112),所述固定块(112)内开设有滑槽(1121),所述滑槽(1121)内沿水平方向滑移连接有弹性插柱(1122),所述弹性插柱(1122)与所述滑槽(1121)槽底之间连接有第三弹簧(1123),所述插块(21)上开设有供所述弹性插柱(1122)水平插入的插孔(211)。

8.根据权利要求5所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的伺服电机(43)的电机轴端部固定有连接杆(433),所述连接杆(433)端部开设有螺纹孔(4331),所述固定杆(431)的一端螺纹连接在所述螺纹孔(4331)内。

9.根据权利要求5所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:

所述本体保护装置的固定杆(431)上具有与所述固定杆(431)一体成型的轴肩(4311),所述固定杆(431)的外部还螺纹连接有紧固套(4312),所述固定套(432)位于所述轴肩(4311)和所述紧固套(4312)之间。

10.根据权利要求1所述的一种基于物联网技术的建筑电力能耗监控系统,其特征在于:所述本体保护装置的第二罩体(12)在远离所述第一罩体(11)的一侧对称焊接固定有两个匚字形片(122),两个所述匚字形片(122)上分别焊接固定有安装片(123),所述安装片(123)上开设有若干个腰型槽(1231);

两个所述安装片(123)之间还固定有固定片(124),所述固定片(124)和所述第二罩体(12)之间焊接固定有加强肋板(1241)。
