1.一种低温制备硫硅酸钙-硫铝酸盐水泥的方法，其特征在于，包括如下步骤：(1)将硅质原料、钙质原料、铝质原料和工业石膏分别破碎成10mm以下的颗粒，然后按

18.21-31.44:17.54-39.98:19.47-40.72:11.71-28.74的质量比配料，进行球磨，得到生料；

(2)将生料在3-5MPa下压方片，然后将方片在900-1200℃下煅烧，保温1-3h后，取出急冷，得到熟料；

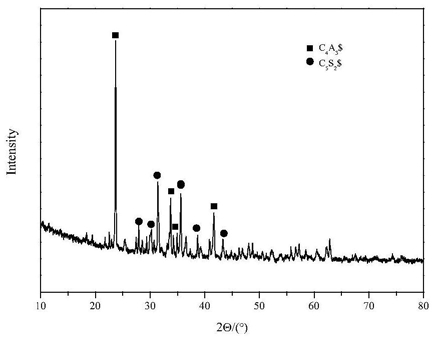

(3)将熟料与二水石膏混匀后粉磨，即得硫硅酸钙-硫铝酸盐水泥。

2.如权利要求1所述低温制备硫硅酸钙-硫铝酸盐水泥的方法，其特征在于，步骤(1)中，所述硅质原料为煤矸石、粉煤灰或钢渣中的任意一种，所述钙质原料为石灰石或电石渣，所述铝质原料为铝矾土或铝渣，所述工业石膏为脱硫石膏。

3.如权利要求1所述低温制备硫硅酸钙-硫铝酸盐水泥的方法，其特征在于，步骤(1)中，所述球磨的参数：球料比为4:1-6:1，公转转速150-350r/min，球磨时间24-72h，期间每隔3h取出捣碎沉底料。

4.如权利要求1所述低温制备硫硅酸钙-硫铝酸盐水泥的方法，其特征在于，步骤(3)中，所述粉磨是指将产物研磨至过孔径为80μm的方孔筛，筛余小于10％。

5.如权利要求1至4任一项所述低温制备硫硅酸钙-硫铝酸盐水泥的方法，其特征在于，步骤(3)中，所述二水石膏的用量占熟料重量的5-15％。
