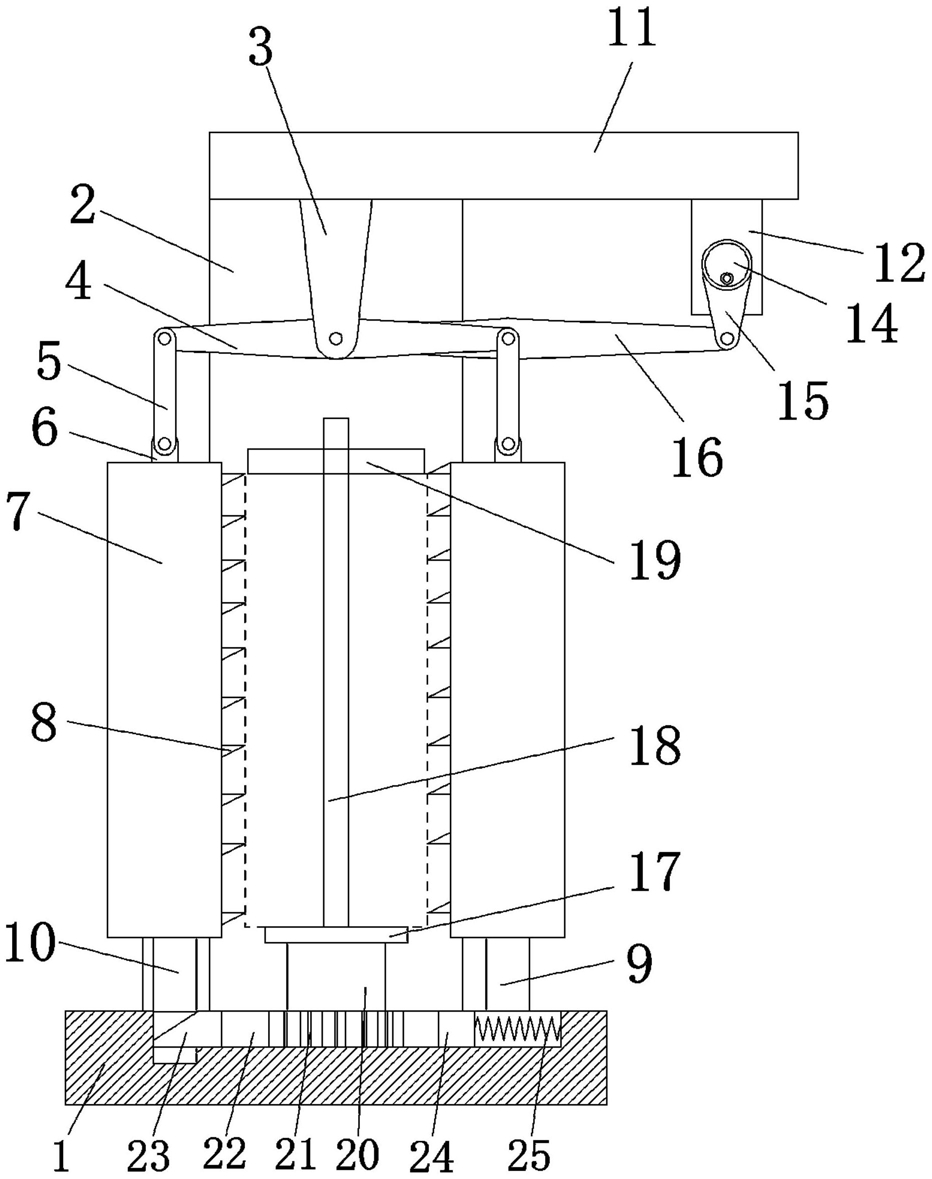

1.一种便捷式的竹木加工用竹筒刮青装置，其特征在于，包括底座(1)，所述底座(1)上方固定设有横板(11)，所述横板(11)的下表面固定连接一吊架(3)，还包括转动臂一(4)、转动臂二(16)和两个活动杆(5)，所述吊架(3)下端与所述转动臂一(4)的中部转动连接，所述转动臂一(4)的两端分别转动连接一个所述活动杆(5)的上端，所述转动臂二(16)的中部与右侧的所述活动杆(5)的上端转动连接，所述转动臂二(16)的左端与所述吊架(3)的下端转动连接，还包括连接于所述转动臂二(16)的右端且能够驱动所述转动臂二(16)的右端上下移动的动力部，每个所述活动杆(5)的下端均转动连接有可随相对应所述活动杆(5)限位上下移动的升降板(7)，所述底座(1)上表面开设有凹槽，所述凹槽内对应两个所述升降板(7)之间的位置设有齿轮(21)，所述齿轮(21)的上表面通过一连接柱(20)固设有用于放置竹筒的转台(17)，所述凹槽内还滑动连接有与所述齿轮(21)配合的齿条(22)，所述齿条(22)的齿牙为棘爪(26)形状，所述棘爪(26)通过销子(27)转动连接于所述齿条(22)表面开设的槽内，所述槽内设有阻挡所述棘爪(26)向左转动的阻挡物以使所述棘爪(26)仅能向右转动，所述阻挡物和所述销子(27)之间设有扭簧(28)，所述齿条(22)的左端固定有梯形块(23)，齿条(22)的右端固定设置有挡板(24)，左端的所述升降板(7)的底部固定有与所述梯形块(23)相互作用的压杆(10)，所述挡板(24)与所述凹槽的内侧壁之间设有弹簧(25)，两个所述升降板(7)靠近所述竹筒的表面均设有若干刀片(8)，左端的所述升降板(7)上的所述刀片(8)的刀刃向上，右端的所述升降板(7)上的所述刀片(8)的刀刃向下。2.根据权利要求1所述的便捷式的竹木加工用竹筒刮青装置，其特征在于，所述动力部包括电机(13)、转轮(14)和凸轮(15)，所述横板(11)的下表面固定一吊板(12)，所述电机(13)固定在所述吊板(12)上的一侧面，所述转轮(14)设置于所述吊板(12)的另一侧面，所述电机(13)的输出轴与所述转轮(14)的偏心孔固定连接，所述凸轮(15)上开设有与所述转轮(14)相适配的圆槽，所述凸轮(15)通过所述圆槽套接在所述转轮(14)上，所述凸轮(15)的下端与所述转动臂二(16)的右端转动连接。3.根据权利要求1所述的便捷式的竹木加工用竹筒刮青装置，其特征在于，还包括螺杆(18)和开设有螺孔的压板(19)，所述螺杆(18)固定连接于所述转台(17)上，所述压板(19)可螺旋在所述螺杆(18)上。4.根据权利要求1所述的便捷式的竹木加工用竹筒刮青装置，其特征在于，所述升降板(7)的下表面开设有保持竖直滑动的限位槽，所述底座(1)上固定有与所述限位槽相匹配的导杆(9)。5.根据权利要求1所述的便捷式的竹木加工用竹筒刮青装置，其特征在于，还包括安装板(2)，所述安装板(2)固定在所述底座(1)上，所述横板(11)固定安装于所述安装板(2)的上端。6.根据权利要求1所述的便捷式的竹木加工用竹筒刮青装置，其特征在于，还包括两个凸台(6)，每个升降板(7)的上表面均固定连接一个所述凸台(6)，每个所述凸台(6)均与相对应的所述活动杆(5)转动连接。7.根据权利要求6所述的便捷式的竹木加工用竹筒刮青装置，其特征在于，所述吊架(3)下端与所述转动臂一(4)的中部、所述转动臂一(4)的两端与相对应所述活动杆(5)的上端、所述转动臂二(16)的中部与右侧的所述活动杆(5)的上端、所述转动臂二(16)的左端与所述吊架(3)的下端、每个所述凸台(6)与相对应的所述活动杆(5)分别通过第二销子转动连接。8.一种便捷式的竹木加工用竹筒刮青装置的使用方法，其特征在于，包括底座(1)，所述底座(1)上方固定设有横板(11)，所述横板(11)的下表面固定连接一吊架(3)，还包括转动臂一(4)、转动臂二(16)和两个活动杆(5)，所述吊架(3)下端与所述转动臂一(4)的中部转动连接，所述转动臂一(4)的两端分别转动连接一个所述活动杆(5)的上端，所述转动臂二(16)的中部与右侧的所述活动杆(5)的上端转动连接，所述转动臂二(16)的左端与所述吊架(3)的下端转动连接，还包括连接于所述转动臂二(16)的右端且能够驱动所述转动臂二(16)的右端上下移动的动力部，每个所述活动杆(5)的下端均转动连接有可随相对应所述活动杆(5)限位上下移动的升降板(7)，所述底座(1)上表面开设有凹槽，所述凹槽内对应两个所述升降板(7)之间的位置设有齿轮(21)，所述齿轮(21)的上表面通过一连接柱(20)固设有用于放置竹筒的转台(17)，所述凹槽内还滑动连接有与所述齿轮(21)配合的齿条(22)，所述齿条(22)的齿牙为棘爪(26)形状，所述棘爪(26)通过销子(27)转动连接于所述齿条(22)表面开设的槽内，所述槽内设有阻挡所述棘爪(26)向左转动的阻挡物以使所述棘爪(26)仅能向右转动，所述阻挡物和所述销子(27)之间设有扭簧(28)，所述齿条(22)的左端固定有梯形块(23)，齿条(22)的右端固定设置有挡板(24)，左端的所述升降板(7)的底部固定有与所述梯形块(23)相互作用的压杆(10)，所述挡板(24)与所述凹槽的内侧壁之间设有弹簧(25)，两个所述升降板(7)靠近所述竹筒的表面均设有若干刀片(8)，左端的所述升降板(7)上的所述刀片(8)的刀刃向上，右端的所述升降板(7)上的所述刀片(8)的刀刃向下，使用时，将需要进行刮青处理的所述竹筒放置在所述转台(17)上，所述动力部带动所述转动臂二(16)的右端上下移动，以所述转动臂二(16)的左端和所述吊架(3)的转动连接作为支点，所述转动臂二(16)的中部带动右侧的所述活动杆(5)上下移动，此时所述转动臂一(4)的两端实现杠杆式运动，可带动两个所述升降板(7)一个向上一个向下移动，在两个所述升降板(7)进行上下移动的过程中，所述升降板(7)表面设置的刀片(8)对所述竹筒的两个面进行打磨抛光，当左端所述升降板(7)的底部的所述压杆(10)随所述升降板(7)向下移动时，所述压杆(10)会推着所述梯形块(23)向右移动，从而所述齿条(22)上的所述棘爪(26)单向作用于所述齿轮(21)，使得所述齿轮(21)转动一个角度，从而带动所述竹筒转动一个角度，如此下去，便可对所述竹筒覆盖的进行刮青，同时左端的所述升降板(7)上的所述刀片(8)的刀刃向上，右端的所述升降板(7)上的所述刀片(8)的刀刃向下，可使在所述竹筒转动，即左端的所述升降板(7)向下移动、右端的所述升降板(8)向上移动时，不进行刮青。9.根据权利要求8所述的使用方法，其特征在于，所述动力部包括电机(13)、转轮(14)和凸轮(15)，所述横板(11)的下表面固定一吊板(12)，所述电机(13)固定在所述吊板(12)上的一侧面，所述转轮(14)设置于所述吊板(12)的另一侧面，所述电机(13)的输出轴与所述转轮(14)的偏心孔固定连接，所述凸轮(15)上开设有与所述转轮(14)相适配的圆槽，所述凸轮(15)通过所述圆槽套接在所述转轮(14)上，所述凸轮(15)的下端与所述转动臂二(16)的右端转动连接，使用时，启动所述电机(13)，所述电机(13)带动所述转轮(14)转动，所述转轮(14)以所述偏心孔为轴心转动，通过所述凸轮(15)带动所述转动臂二(16)的右端上下移动。

10.根据权利要求8所述的使用方法，其特征在于，还包括螺杆(18)和开设有螺孔的压板(19)，所述螺杆(18)固定连接于所述转台(17)上，所述压板(19)可螺旋在所述螺杆(18)上，使用时，将需要进行刮青处理的所述竹筒放置在转台(17)上，然后通过开设有所述螺孔的所述压板(19)旋在所述螺杆(18)上将所述竹筒压紧在所述转台(17)上。
