1.一种水力空化催化降解染料废水的方法，其特征在于，利用水力空化催化降解系统，

3+

包括如下步骤：于降解池（1）中加入含有染料的废水和催化剂Fe ‑doped TiO2，所得混合液通过主循环管道（5）进行循环，以水力空化效应产生的光和热作为激发源，进行水力空化催化降解反应；具体条件为：调节染料的初始浓度为5.0～15 mg/L，含有染料的废水的pH为中◦

性，催化剂的加入量为0.5～1.5 g/L，控制降解池的温度为30～50  C，文丘里管入口压力为1.0～5.0 bar，循环时间为30～150min；

所述水力空化催化降解系统是：设有用于承装含有染料的废水和催化剂的降解池（1），降解池（1）外设有冷却腔（2），冷却腔（2）的下端设有进水口（3），上端设有出水口（4），主循环管道（5）的起始端设在降解池（1）的底部并与降解池（1）内腔联通，主循环管道（5）的终端设在降解池（1）的上端，主循环管道（5）的终端置于含有染料的废水和催化剂的液面下，主循环管道（5）上依次设有循环泵（6）、节流阀Ⅰ（7）、压力表Ⅰ（8）、文丘里管（9）、流量计（10）和压力表Ⅱ（11），设有测温装置（14）；

所述文丘里管（9）的喉部为正方形；文丘里管扩散段为锥角为4°～8°的锥管；

设有副循环管道（12），所述副循环管道（12）的起始端设在循环泵（6）和节流阀Ⅰ（7）之间的管道上，副循环管道（12）的终端设在降解池（1）的上端，且副循环管道（12）的终端置于含有染料的废水和催化剂的液面下，副循环管道（12）上设有节流阀Ⅱ（13）。

3+

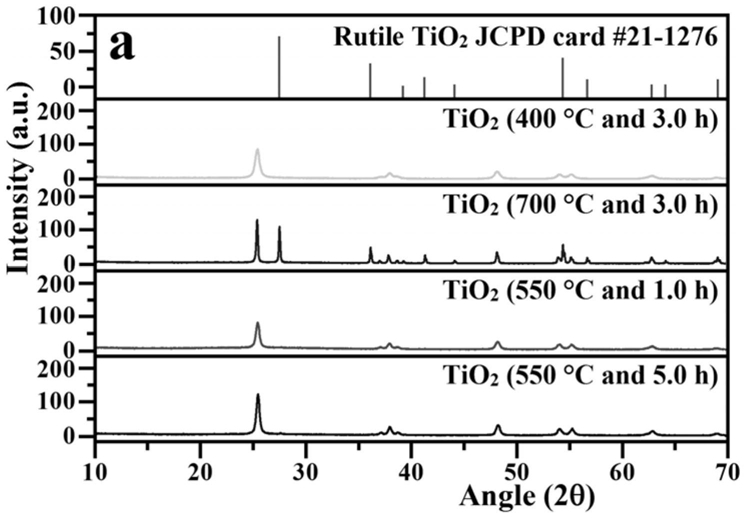

2.根据权利要求1所述的方法，其特征在于，所述Fe ‑doped TiO2的制备方法是：将Ti(OBu)4溶解于乙醇中，搅拌2.0～6.0 h获得黄色透明的TiO2溶胶；将适量的Fe(NO3)3·9H2O水溶液加入到TiO2溶胶中，超声分散0.5 h后，所得产物于100℃下干燥24 h后，在550℃下

3+

煅烧3.0 h，得粒径为250～350 nm的Fe ‑doped TiO2。

3.根据权利要求1所述的方法，其特征在于，按摩尔比，Fe:Ti=（0.01～0.10）: 1.00。

4.根据权利要求1～3任一项所述的方法，其特征在于，所述染料是罗丹明B、亚甲基蓝和酸性红B。
