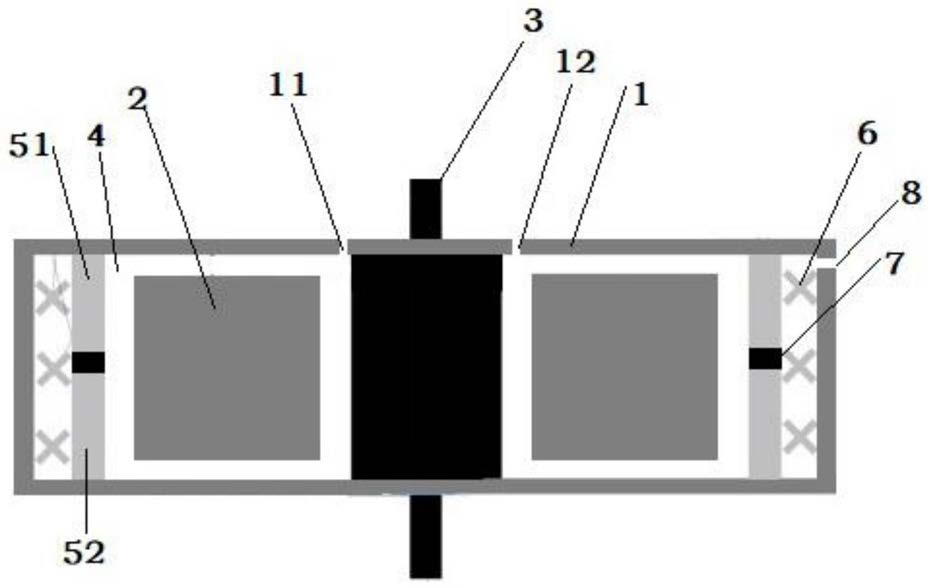

1.抗扭冲的圆盘式磁流变阻尼器，其特征在于包括缸体、旋转轴、惯性环；缸体呈圆环形；所述旋转轴穿过所述缸体和所述惯性环；所述缸体内有惯性环；惯性环被均分成四块惯性块，惯性块之间通过柔性结构连接；惯性环外圈设有导磁环；导磁环分成上导磁环和下导磁环，上导磁环和下导磁环之间通过双头螺栓固定有阻磁环；导磁环外侧绕有励磁线圈；所述旋转轴、所述惯性环和所述导磁环之间的空隙为磁流变阻尼间隙；磁流变阻尼间隙中注入磁流变液；所述缸体上开有两孔；一个为注液孔，另一个为排气孔；两个孔分别与磁流变阻尼间隙相通。

2.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于所述的缸体一侧开有线圈通道。

3.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于所述的惯性块之间通过弹簧连接。

4.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于所述的注液孔位于旋转轴的一侧，排气孔位于旋转轴的另一侧。

5.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于所述的旋转轴采用非导磁材料。

6.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于所述的磁流变阻尼间隙分为第一磁流变阻尼间隙和第二磁流变阻尼间隙；第一磁流变阻尼间隙为缸体内壁与惯性环端面之间的距离；第二磁流变阻尼间隙为所述导磁环与所述惯性环之间的距离。

7.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于：旋转轴运转平稳情况下，所述的惯性环受到离心力小，惯性环的径向位移小，即惯性环与导磁环的径向距离大，不足于实现磁力线的穿透，阻尼器的可控性由第一磁流变阻尼间隙决定，磁力线穿过第一磁流变阻尼间隙、惯性环、缸体，形成闭环磁路。

8.根据权利要求7所述的一种抗扭冲的圆盘式磁流变阻尼器的调控方法，其特征在于所述第一磁流变阻尼间隙，即缸体内壁与惯性环端面的距离为0.5-2.2mm。

9.根据权利要求1所述的抗扭冲的圆盘式磁流变阻尼器，其特征在于：旋转轴系发生瞬时旋转冲击时，所述惯性环所受离心力大，惯性块之间的柔性结构连接拉升，惯性环发生径向位移，惯性环和导磁环距离缩短，磁力线可以穿透第二磁流变阻尼间隙，即形成二条闭环磁路；一条为磁力线穿过第一磁流变阻尼间隙、惯性环、缸体，形成闭环磁路；另一条为磁力线穿过第二磁流变阻尼间隙、下导磁环、缸体、惯性环，形成闭环磁路。

10.根据权利要求9所述的一种抗扭冲的圆盘式磁流变阻尼器的调控方法，其特征在于所述第一磁流变阻尼间隙，即缸体内壁与惯性环端面的距离为0.5-2.0mm；第二磁流变阻尼间隙，即惯性环和导磁环距离小于2.0mm。
