专利号: 2019104052120
申请人: 嘉兴市全顺旅游用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

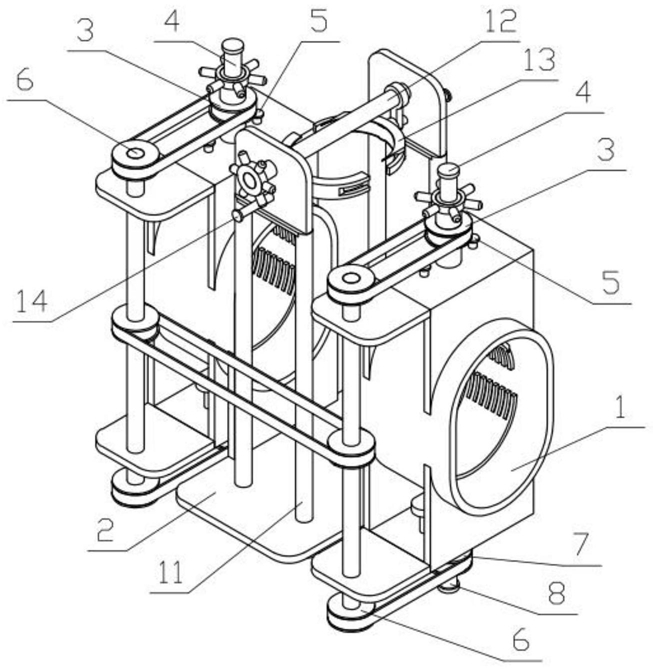

1.一种阀门紧固装置,包括安装支架(1)、连接支架(2)、上安装机构(3)、上夹手(4)、上滑动板(5)、传动机构(6)、下安装机构(7)、下夹手(8)、下滑动板(9)、高度调整机构(10)、保护支架(11)、固定机构(12)、前夹手(13)和后夹手(14),其特征在于:所述安装支架(1)、上安装机构(3)、上夹手(4)、上滑动板(5)、传动机构(6)、下安装机构(7)、下夹手(8)和下滑动板(9)均左右对称设置有两个,连接支架(2)的左右两端分别固定连接在两个安装支架(1)内侧的下端,两个上安装机构(3)的下端分别转动连接在两个安装支架(1)上,两个上夹手(4)分别通过螺纹连接在两个上安装机构(3)内,两个上滑动板(5)分别固定连接在两个上夹手(4)上,两个上滑动板(5)分别滑动连接在两个安装支架(1)的上端,两个传动机构(6)分别转动连接在两个安装支架(1)上,两个传动机构(6)分别和两个上安装机构(3)通过带传动连接,两个传动机构(6)通过带传动连接,两个下安装机构(7)的上端分别转动连接在两个安装支架(1)的下端,两个下夹手(8)分别通过螺纹连接在两个下安装机构(7)内,两个下滑动板(9)分别固定连接在两个下夹手(8)上,两个下滑动板(9)分别滑动连接在两个安装支架(1)的下端,高度调整机构(10)的上端转动连接在连接支架(2)上,保护支架(11)滑动连接在连接支架(2)上,保护支架(11)通过螺纹连接在高度调整机构(10)上,固定机构(12)转动连接在保护支架(11)的上端,前夹手(13)和后夹手(14)分别通过螺纹连接在固定机构(12)的前后两端,前夹手(13)和后夹手(14)分别滑动连接在保护支架(11)上端的前后两侧;所述高度调整机构(10)包括高度螺杆(10-1)和高度手柄(10-2),高度手柄(10-2)固定连接在高度螺杆(10-1)的下端,高度螺杆(10-1)的上端转动连接在连接支架体(2-1)上。

2.根据权利要求1所述的一种阀门紧固装置,其特征在于:所述安装支架(1)包括安装支架体(1-1)、门型板(1-2)、圆形通孔Ⅰ(1-3)和转动板(1-4),门型板(1-2)上下对称设置有两个,两个门型板(1-2)的内侧分别固定连接在安装支架体(1-1)的上下两端,圆形通孔(1-

3)Ⅰ设置有四个,四个圆形通孔Ⅰ(1-3)分别设置在两个门型板(1-2)上,转动板(1-4)上下对称设置有两个,两个转动板(1-4)分别固定连接在两个门型板(1-2)的前端;所述连接支架(2)包括连接支架体(2-1)、连接侧板(2-2)和圆形通孔Ⅱ(2-3),连接侧板(2-2)左右对称设置有两个,两个连接侧板(2-2)的下端分别固定连接在连接支架体(2-1)的左右两端,圆形通孔Ⅱ(2-3)设置有四个,四个圆形通孔Ⅱ(2-3)分别设置在连接支架体(2-1)的四个角上,两个连接侧板(2-2)的上端分别固定在两个安装支架体(1-1)的内侧。

3.根据权利要求2所述的一种阀门紧固装置,其特征在于:所述上安装机构(3)包括上安装筒(3-1)、上安装手柄(3-2)和上安装带轮(3-3),上安装手柄(3-2)固定连接在上安装筒(3-1)的上端,上安装带轮(3-3)固定连接在上安装筒(3-1)的中端,上安装筒(3-1)的下端转动连接在门型板(1-2)上;所述上夹手(4)包括上夹手体(4-1)和上螺纹杆(4-2),上螺纹杆(4-2)的下端固定连接在上夹手体(4-1)上,上夹手体(4-1)为半圆形,上夹手体(4-1)的下端设置有多个矩形槽Ⅰ,上螺纹杆(4-2)通过螺纹连接在上安装筒(3-1)内,上夹手体(4-1)位于安装支架体(1-1)内;所述上滑动板(5)包括上滑动板体(5-1)和上滑动柱(5-2),上滑动柱(5-2)前后对称设有两个,两个上滑动柱(5-2)的下端分别固定连接在上滑动板体(5-1)的前后两端,上滑动板体(5-1)固定连接在上螺纹杆(4-2)的中端,两个上滑动柱(5-

2)分别滑动连接在位于上侧的两个圆形通孔Ⅰ(1-3)内。
