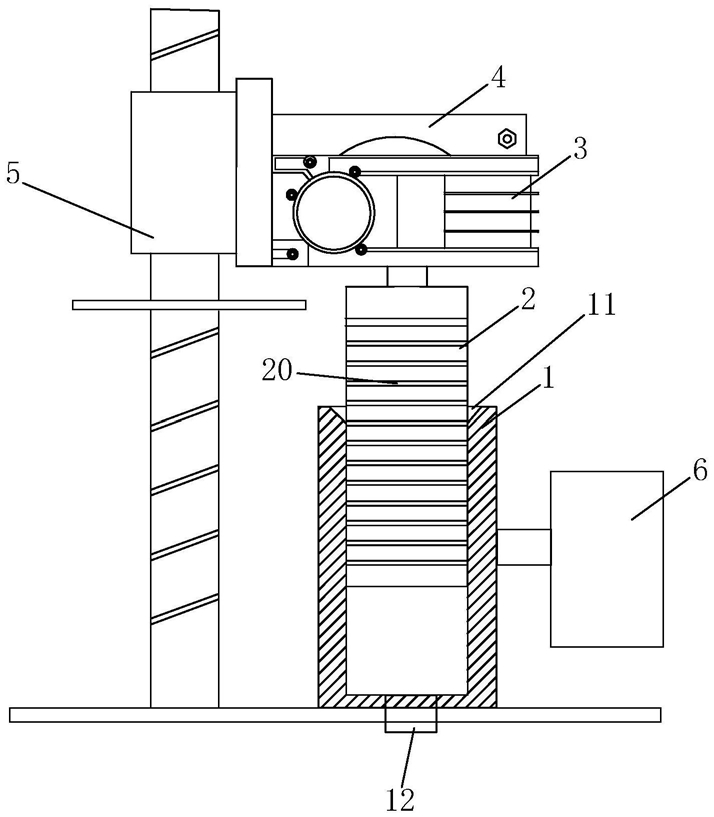

1.一种石墨烯片的连续剥离制备方法，其特征在于：包括如下步骤：(1)制作一种连续剥离装置，该连续剥离装置包括一辊筒、一单辊柱、一变速机构、一驱动单元、一升降机构和一温控单元，驱动单元通过变速机构连接单辊柱以驱动单辊柱转动，升降机构与变速机构相连以使变速机构带动驱动单元和单辊柱上下位移，单辊柱适配于辊筒内，且单辊柱的外壁面具有螺纹，该螺纹的螺距为2‑4mm，螺深为

0.4‑0.6mm，且螺纹的最高点与辊筒的内壁面之间具有0.2‑0.4mm的间隙，辊筒的上开口与单辊柱之间具有进料口，辊筒的下端具有一出料口，温控单元与辊筒相连以对辊筒和适配其中的单辊柱进行预热；

(2)将鳞片石墨经烘干后与适量胶黏剂混合均匀，该胶黏剂的粘度为530‑950毫帕斯卡秒；

(3)启动温控单元预热辊筒和单辊柱；

(4)通过变速机构调整单辊柱相对辊筒的转速，将步骤(2)所得的物料从上述进料口缓慢加入单辊柱和辊筒之间，进行剥离7‑72h；

(5)用热的第一溶剂冲洗单辊柱，从出料口收集冲洗下来的物料，然后进行离心，获得黑色沉淀；

(6)将上述黑色沉淀经干燥后分散于第二溶剂中；

所述鳞片石墨的规格为50‑ 8000目。

2.如权利要求1所述的连续剥离制备方法，其特征在于：所述鳞片石墨与胶黏剂的比例为0.1‑5g：10‑100mL。

3.如权利要求1所述的连续剥离制备方法，其特征在于：所述步骤(3)中的预热的温度为25‑180℃。

4.如权利要求1所述的连续剥离制备方法，其特征在于：所述步骤(4)中的转速为100‑

200rpm。

5.如权利要求1所述的连续剥离制备方法，其特征在于：所述第一溶剂为蒸馏水，其温度为50‑100℃。

6.如权利要求1所述的连续剥离制备方法，其特征在于：所述第二溶剂为N，N‑二甲基甲酰胺、N‑甲基吡咯烷酮、丙酮、二甲苯或无水乙醇。

7.如权利要求1所述的连续剥离制备方法，其特征在于：所述胶黏剂为蔗糖、异丙醇和蜂蜜中的至少一种。

8.如权利要求1所述的连续剥离制备方法，其特征在于：所述步骤(5)中的离心的转速为2500‑5000rpm，时间为5‑30min。

9.如权利要求1所述的连续剥离制备方法，其特征在于：所述步骤(6)中的干燥的方式为烘箱干燥或冷冻干燥。
