专利号: 2019104072124
申请人: 陕西长地建设工程质量检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

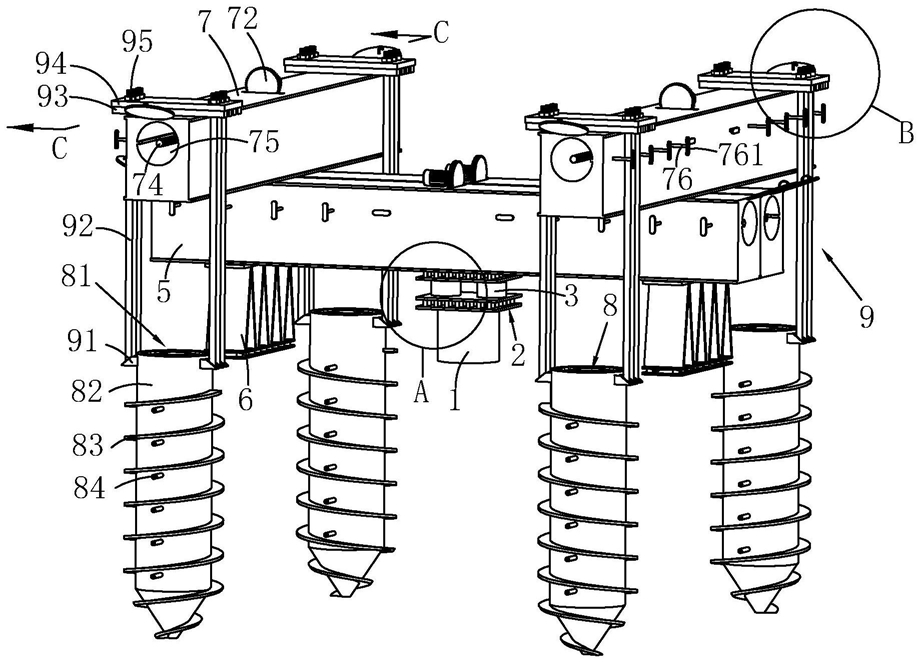

1.一种桩基检测用静载试验装置,包括桩基(1),其特征在于,所述桩基(1)上设置有第一承压板(2),所述第一承压板(2)上安装有千斤顶(3),所述千斤顶(3)上安装有第二承压板(4),所述第二承压板(4)上设置有至少两组相互平行的主梁(5),于所述主梁(5)两端设置有支撑架(6),所述主梁(5)上对称设置有次梁(7),两所述次梁(7)分别位于所述主梁(5)两端,每一所述次梁(7)正下方均设置有至少两组支撑柱(82),所述支撑柱(82)通过连接组件(9)与所述次梁(7)连接,所述支撑柱(82)的外周壁上连接有螺旋叶片(83),所述支撑柱(82)可通过驱动装置(8)伸入地下,所述支撑柱(82)上开设有沿轴向方向的腔孔(85),贯穿所述支撑柱(82)外壁设置有若干与所述腔孔(85)连通的通槽(86),于所述通槽(86)内设置有可沿所述通槽(86)滑移的卡接杆(84),于所述腔孔(85)内设置有驱动卡接杆(84)运动的调节组件(81)。2.根据权利要求1所述的一种桩基检测用静载试验装置,其特征在于,所述调节组件(81)包括于所述腔孔(85)内设置的可与所述卡接杆(84)抵接的调节杆(87),所述调节杆(87)与所述支撑柱(82)同轴设置,于所述腔孔(85)孔口处设置有用于封闭腔孔(85)的端盖(89),所述调节杆(87)一端贯穿所述端盖(89)设置,于所述通槽(86)内设置有使卡接杆(84)向腔孔(85)内运动趋势的弹簧(844)。3.根据权利要求2所述的一种桩基检测用静载试验装置,其特征在于,所述卡接杆(84)包括一体设置的锥形段(842)与圆柱段(841),所述圆柱段(841)靠近所述调节杆(87)设置,且所述圆柱段(841)靠近调节杆(87)一端转动连接有抵接板(88)。4.根据权利要求3所述的一种桩基检测用静载试验装置,其特征在于,所述通槽(86)的槽壁上开设有沿通槽(86)长度方向的导向槽(845),所述圆柱段(841)上设置有可沿所述导向槽(845)滑移的导向凸台(843),所述弹簧(844)一端与所述导向槽(845)侧壁抵接,另一端与所述导向凸台(843)侧壁抵接。5.根据权利要求4所述的一种桩基检测用静载试验装置,其特征在于,所述腔孔(85)内设置有若干组限制调节杆(87)运动方向的限位块(821),每一组所述限位块(821)均呈环形分布。6.根据权利要求5所述的一种桩基检测用静载试验装置,其特征在于,所述调节杆(87)包括一体设置的圆台段(873)、抵接段(872)和限位段(871),且所述圆台段(873)、抵接段(872)和限位段(871)光滑过渡,所述圆台段(873)与每一所述限位块(821)均间隙配合。7.根据权利要求1所述的一种桩基检测用静载试验装置,其特征在于,所述连接组件(9)包括于所述支撑柱(82)外壁对称设置的两组安装座(91),每一所述安装座(91)上均转动连接的至少两根连接杆(92),所述次梁(7)上设置有安装板(93),所述安装板(93)相对两侧开设有供所述连接杆(92)搭接且一端开口设置的腰形槽(931),所述安装板(93)上设置有可固定连接杆(92)位置的扣合板(94),所述连接杆(92)远离安装座(91)一端贯穿所述扣合板(94)设置,于所述连接杆(92)贯穿扣合板(94)的延伸段上连接有螺母(95)。8.根据权利要求1所述的一种桩基检测用静载试验装置,其特征在于,所述主梁(5)与次梁(7)上均开设有沿所述主梁(5)或次梁(7)长度方向贯穿孔(75),于所述贯穿孔(75)内设置有双向螺杆(74),所述双向螺杆(74)包括一体设置的正螺纹段和反螺纹段,所述正螺纹段和反螺纹段均连接有呈柱状的载荷块(11),所述载荷块(11)沿轴向方向开设有导向滑槽(111),所述主梁(5)与次梁(7)上均设置有沿所述导向滑槽(111)滑移的导向凸棱(78),

所述导向凸棱(78)隔段设置,且于两相邻导向凸棱(78)间设置有可将两相邻导向凸棱(78)连接的连接凸棱(77),所述连接凸棱(77)通过转杆(76)与所述主梁(5)或次梁(7)转动连接,于所述双向螺杆(74)中心处安装有从动齿轮(73),所述主梁(5)与次梁(7)上设置有驱动电机(71),所述驱动电机(71)的驱动轴上安装有与所述从动齿轮(73)啮合的主动齿轮(72)。9.根据权利要求1所述的一种桩基检测用静载试验装置,其特征在于,所述第一承压板(2)与所述第二承压板(4)均包括第一撑板(21)和位于所述第一撑板(21)上的若干撑杆(22),所述撑杆(22)垂直所述第一撑板(21)表面设置,且所述撑杆(22)远离第一撑板(21)一端设置有第二撑板(23)。
