专利号: 2019104104394
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

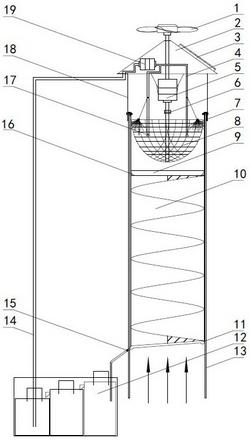

1.一种嵌入式烟囱烟气除尘排烟装置,其特征在于:包括内嵌于烟囱(13)内部的螺旋离心管(10),在螺旋离心管(10)内设置有用于烟气流通的螺旋通道,在螺旋离心管(10)的上部设置有喷淋机构和静电吸附机构,烟气自螺旋通道输出后自下而上依次经过喷淋机构和静电吸附机构完成粉尘的二次吸附后自烟囱(13)的顶部排出;在螺旋离心管(10)的底部设置有污水回收槽(11),喷淋机构喷出的喷淋水沿螺旋通道向下流入污水回收槽(11)中,污水回收槽(11)的输出端通过排污管(15)引出烟囱(13)并接入污水沉淀桶(12)中,喷淋机构通过管路同时接入污水沉淀桶(12)中抽取喷淋的水源;所述的静电吸附机构包括吸附网栅(8)和静电摩擦毛球(7),静电摩擦毛球(7)位于吸附网栅(8)上部开口的内侧,吸附网栅(8)的中部设置有转动的吊杆,吊杆带动吸附网栅(8)转动与静电摩擦毛球(7)摩擦生成静电;所述的吊杆通过联轴器(6)与离心电机(5)的输出轴的一端连接,离心电机(5)输出轴的另一端连接有离心风扇(1),离心风扇(1)位于烟囱(13)的外部;螺旋离心管(10)包括圆筒状的管体,螺旋离心管(10)的管体的外壁与烟囱(13)的内壁紧密贴合,在管体内设置有螺旋通道,螺旋通道的外壁与螺旋离心管(10)管体的内壁密封连接;所述螺旋离心管(10)管体的上边沿与烟囱(13)的上边沿平齐,在螺旋离心管(10)管体的上部形成空腔,所述的静电吸附机构内嵌在该空腔中;在所述螺旋通道的上部设置有聚水槽(9),聚水槽(9)与螺旋离心管(10)的上端口连通,在聚水槽(9)与螺旋离心管(10)的上端口之间设置有烟气流体的开口;在所述聚水槽(9)的外边沿周圈开设有多个续流口(16),续流口(16)的出口端与螺旋离心管(10)的管壁贴合;续流口(16)与螺旋离心管(10)垂直内壁设计的冲洗通道形成通路。2.根据权利要求1所述的嵌入式烟囱烟气除尘排烟装置,其特征在于:在烟囱(13)的上方罩设有防雨帽(2),离心电机(5)的输出轴自防雨帽(2)的中心穿出后连接离心风扇(1)。3.根据权利要求1所述的嵌入式烟囱烟气除尘排烟装置,其特征在于:所述的喷淋机构包括喷淋水泵(19),喷淋水泵(19)的入口处通过污水回流管(14)接入污水沉淀桶(12),喷淋水泵(19)的出口连接有多条喷淋输水管(4),喷淋输水管(4)竖直向下延伸至吸附网栅(8)的内部,在每一条喷淋输水管(4)的末端分别安装有雾化喷头(17),雾化喷头(17)的喷淋方向竖直向下。4.根据权利要求1所述的嵌入式烟囱烟气除尘排烟装置,其特征在于:所述的污水回收槽(11)在烟囱(13)内部倾斜设置,排污管(15)设置在其倾斜的底端。5.根据权利要求1所述的嵌入式烟囱烟气除尘排烟装置,其特征在于:所述的污水沉淀桶(12)包括外桶体,在外桶体中依次放置有清水桶(20)、二级沉淀桶(21)和一级沉淀桶(22),清水桶(20)、二级沉淀桶(21)和一级沉淀桶(22)的高度依次增加,排污管(15)接入一级沉淀桶(22)中,设置在一级沉淀桶(22)上部的出口接入二级沉淀桶(21)的上部,设置在二级沉淀桶(21)上部的出口接入清水桶(20)中,所述的喷淋机构接入清水桶(20)中。
