专利号: 2019104107208
申请人: 乐清海创智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

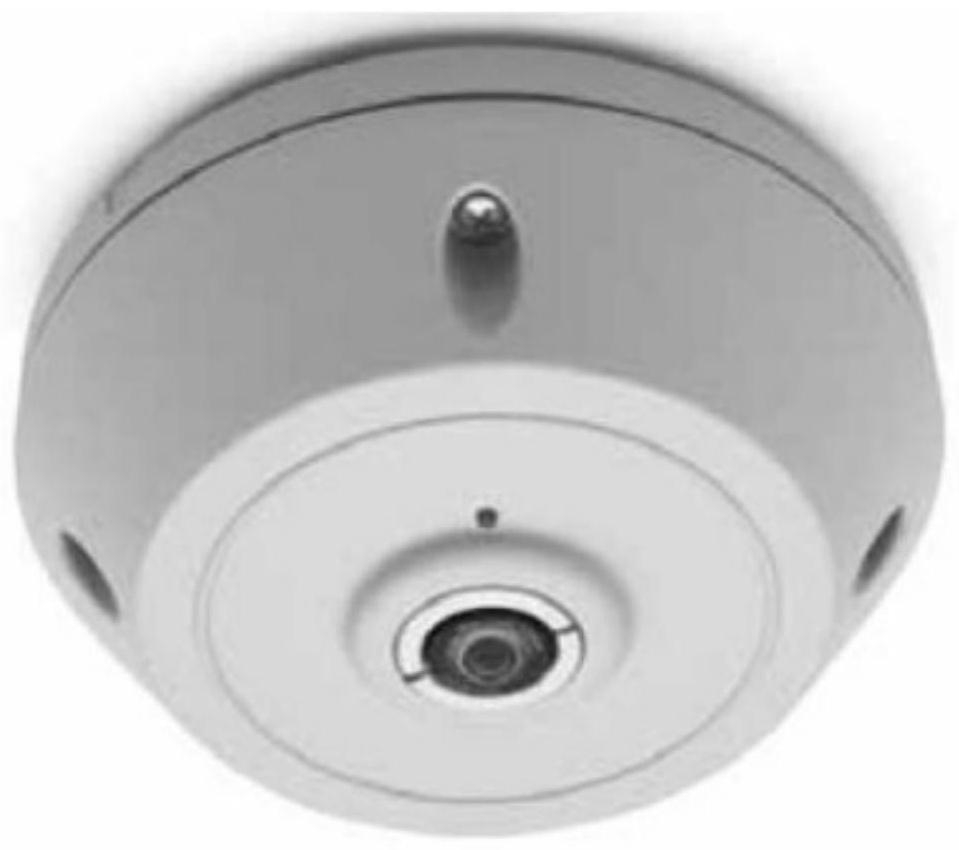

1.一种无线信号触发方法,所述方法包括提供一种无线信号触发系统,用于对地铁车厢内每一个区域的人数进行针对性检测以确定是否需要发出人员流动请求信号以保证各区域的人员平均,所述无线信号触发系统包括:鱼眼拍摄设备,设置在单节地铁车厢内,用于对车厢内部场景进行宽视野拍摄,以获得并输出宽视野采集图像;

移动平均插值设备,与所述鱼眼拍摄设备连接,用于对接收到的宽视野采集图像执行移动平均插值处理,以获得并输出相应的移动平均插值图像;

清晰度分析设备,与所述移动平均插值设备连接,用于对接收到的移动平均插值图像执行清晰度分析,并在分析到的清晰度大于等于预设清晰度阈值时,发出清晰度可靠指令;

所述清晰度分析设备还用于在分析到的清晰度小于所述预设清晰度阈值时,发出清晰度不可靠指令;

谢别德插值设备,分别与所述移动平均插值设备和所述清晰度分析设备连接,用于在接收到所述清晰度不可靠指令时,对接收到的移动平均插值图像执行谢别德插值处理,以获得并输出相应的再次插值图像;

所述谢别德插值设备还用于在接收到所述清晰度可靠指令时,将接收到的移动平均插值图像作为再次插值图像输出,DSP处理芯片,分别与所述移动平均插值设备、所述清晰度分析设备和所述谢别德插值设备连接,用于接收所述清晰度不可靠指令或所述清晰度可靠指令;

MMC存储设备,与所述清晰度分析设备连接,用于预先存储所述预设清晰度阈值;

色阶调整设备,与所述谢别德插值设备连接,用于接收所述再次插值图像,并对所述再次插值图像执行色阶调整处理,以获得并输出相应的实时调整图像;

非均匀式分割设备,与所述色阶调整设备连接,用于基于距离实时调整图像中心的远近对所述实时调整图像执行不均匀式划分,以获得并输出各个分区域图案;

在所述非均匀式分割设备中,基于距离实时调整图像中心的远近对所述实时调整图像执行不均匀式划分,以获得并输出各个分区域图案包括:距离实时调整图像中心越远的位置,对实时调整图像分割的区域的面积越小;

人数检测设备,与所述非均匀式分割设备连接,用于对每一个分区域图案执行人数检测以获得对应的现场人数;

数据分析设备,与所述人数检测设备连接,用于接收各个分区域图案的各个现存人数,计算所述各个现场人数的均方差,并在所述均方差超限时,发出流动请求信号,否则,发出分布均匀信号;

ZIGBEE通信设备,与所述数据分析设备连接,用于将所述流动请求信号或所述分布均匀信号无线发送给地铁车头控制室的ZIGBEE通信接口。

2.如权利要求1所述的方法,其特征在于:

所述色阶调整设备、所述移动平均插值设备和所述谢别德插值设备共用同一石英振荡器。

3.如权利要求2所述的方法,其特征在于:

所述DSP处理芯片还用于在接收到所述清晰度可靠指令时,控制所述谢别德插值设备进入低功耗模式。

4.如权利要求3所述的方法,其特征在于:

其中,所述DSP处理芯片还用于在接收到所述清晰度不可靠指令时,控制所述谢别德插值设备进入高功耗模式。

5.如权利要求4所述的方法,其特征在于,所述系统还包括:

区域处理设备,与所述鱼眼拍摄设备连接,用于接收所述宽视野采集图像,基于所述宽视野采集图像的分辨率对所述宽视野采集图像执行区域分割处理,以获得各个图像区域;

对比度采集设备,与所述区域处理设备连接,用于检测每一个图像区域的对比度。

6.如权利要求5所述的方法,其特征在于,所述系统还包括:

参数辨识设备,与所述对比度采集设备连接,用于接收各个图像区域的各个对比度,计算所述各个对比度的均方差,以获得与所述均方差对应的对比度的剧烈变化等级;

单通道处理设备,与所述参数辨识设备连接,用于在接收到的剧烈变化等级超限时,进行自启动操作,否则,进行自休眠操作,还用于在自启动操作后接收来自所述区域处理设备的宽视野采集图像,对所述宽视野采集图像的像素点的CMYK颜色空间下的M颜色通道值执行畸变校正处理,以获得校正处理通道值。

7.如权利要求6所述的方法,其特征在于,所述系统还包括:

通道组合设备,与所述单通道处理设备连接,用于针对所述宽视野采集图像中的每一个像素点,将其校正处理通道值、C颜色通道值、Y颜色通道值和K颜色通道值作为所述像素点的CMYK颜色空间下的更新后的各个颜色通道值,以获得对应的颜色更新图像;

中值滤波设备,与所述通道组合设备连接,用于接收所述颜色更新图像,对所述颜色更新图像执行基于其噪声幅值的中值滤波窗口的中值滤波处理,以获得更新处理图像。

8.如权利要求7所述的方法,其特征在于,所述系统还包括:

直方图均衡设备,与所述中值滤波设备连接,用于对所述更新处理图像执行直方图均衡处理,以获得对应的均衡处理图像;

几何校正设备,分别与所述移动平均插值设备和所述直方图均衡设备连接,用于对所述均衡处理图像执行几何校正,以获得相应的几何校正图像并替换所述宽视野采集图像发送给所述移动平均插值设备。

9.如权利要求8所述的方法,其特征在于:

在所述中值滤波设备中,对所述颜色更新图像执行基于其噪声幅值的中值滤波窗口的中值滤波处理,以获得更新处理图像包括:所述颜色更新图像的噪声幅值越大,采用的中值滤波窗口越大;

其中,在所述区域处理设备中,基于所述宽视野采集图像的分辨率对所述宽视野采集图像执行区域分割处理包括:所述宽视野采集图像的分辨率越高,对所述宽视野采集图像执行区域分割处理获得的图像区域的数量越多;

其中,所述中值滤波设备、所述直方图均衡设备和所述几何校正设备共用同一时钟产生电路。
