专利号: 2019104116724
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

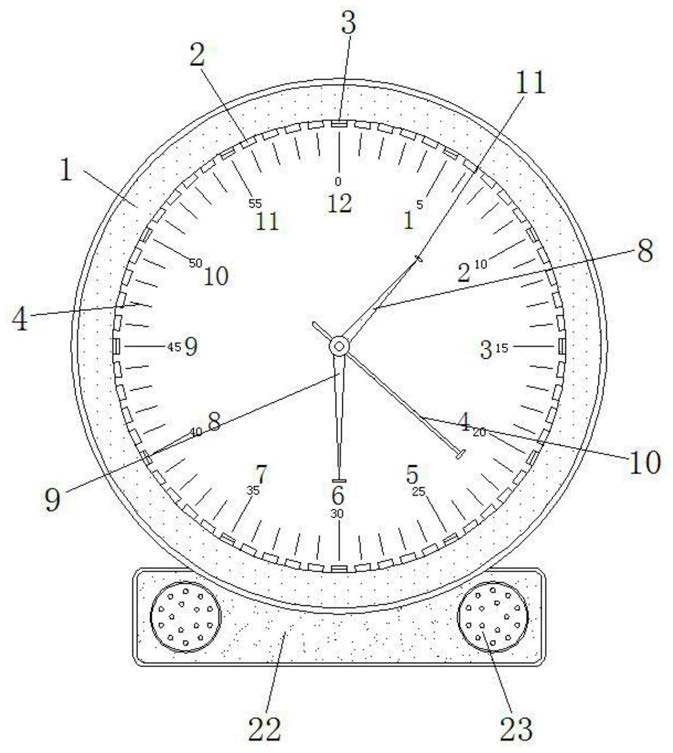

1.一种具有语音播报功能的学前教育认时盘,包括表盘(1)、第一光电接近开关(2)、第二光电接近开关(3)、时针(8)、分针(9)、秒针(10)、电池盒(24)和电源开关(25),其特征在于:所述表盘(1)的内部分别安装有第一光电接近开关(2)和第二光电接近开关(3),且第二光电接近开关(3)位于第一光电接近开关(2)的外侧,并且表盘(1)上设置有标识刻度(4),所述表盘(1)上安装有第一杆体(5),且第一杆体(5)的内侧分别依次安装有第二杆体(6)和第三杆体(7),所述第二杆体(6)和第三杆体(7)均通过第一杆体(5)与表盘(1)相互连接,且第一杆体(5)、第二杆体(6)和第三杆体(7)的左端分别安装有时针(8)、分针(9)和秒针(10),所述时针(8)、分针(9)和秒针(10)均位于表盘(1)的外侧,且时针(8)、分针(9)和秒针(10)上均安装有反射板(11),所述第一杆体(5)、第二杆体(6)和第三杆体(7)的右端分别安装有第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14),且第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14)均位于表盘(1)的内部,所述第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14)的外侧分别设置有第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17),且第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)均位于表盘(1)的内部,并且第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)分别与第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14)相互连接,所述第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)上分别安装有第一转杆(18)、第二转杆(19)和第三转杆(20),且第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)分别通过第一转杆(18)、第二转杆(19)和第三转杆(20)与表盘(1)相互连接,所述第一转杆(18)、第二转杆(19)和第三转杆(20)的右端安装有握把(21),且握把(21)位于表盘(1)的外侧,所述表盘(1)的下方安装有底座(22),且底座(22)上安装有语音播报音箱(23),所述语音播报音箱(23)位于底座(22)的前表面,且底座(22)的后表面分别设置有电池盒(24)和电源开关(25)。

2.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第一光电接近开关(2)的个数设置有60个,且60个第一光电接近开关(2)在表盘(1)的内部等角度分布,并且第一光电接近开关(2)与分钟刻度相互对齐。

3.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第二光电接近开关(3)的个数设置有12个,且12个第二光电接近开关(3)在表盘(1)的内部等角度分布,并且第二光电接近开关(3)与小时刻度相互对齐。

4.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第一杆体(5)与表盘(1)构成旋转结构,且第一杆体(5)的中端为鼓起状结构,并且第一杆体(5)和第二杆体(6)均为中空结构,第二杆体(6)和第三杆体(7)均嵌套在第一杆体(5)的内侧。

5.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第一杆体(5)、第二杆体(6)和第三杆体(7)之间相互为活动连接,且第一杆体(5)、第二杆体(6)和第三杆体(7)分别与第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14)固定连接。

6.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14)位于同一横向直线位置,且第一联动齿轮(12)、第二联动齿轮(13)和第三联动齿轮(14)分别通过第一杆体(5)、第二杆体(6)和第三杆体(7)与表盘(1)构成旋转结构。

7.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)在表盘(1)的内部等角度分布,且第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)均不位于同一平面。

8.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)分别与第一转杆(18)、第二转杆(19)和第三转杆(20)固定连接,且第一驱动齿轮(15)、第二驱动齿轮(16)和第三驱动齿轮(17)分别通过第一转杆(18)、第二转杆(19)和第三转杆(20)与表盘(1)构成旋转结构。

9.根据权利要求1所述的一种具有语音播报功能的学前教育认时盘,其特征在于:所述底座(22)与表盘(1)之间为固定连接,且底座(22)上对称分布有语音播报音箱(23)。
