专利号: 2019104136249
申请人: 深圳市海洁达环保技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

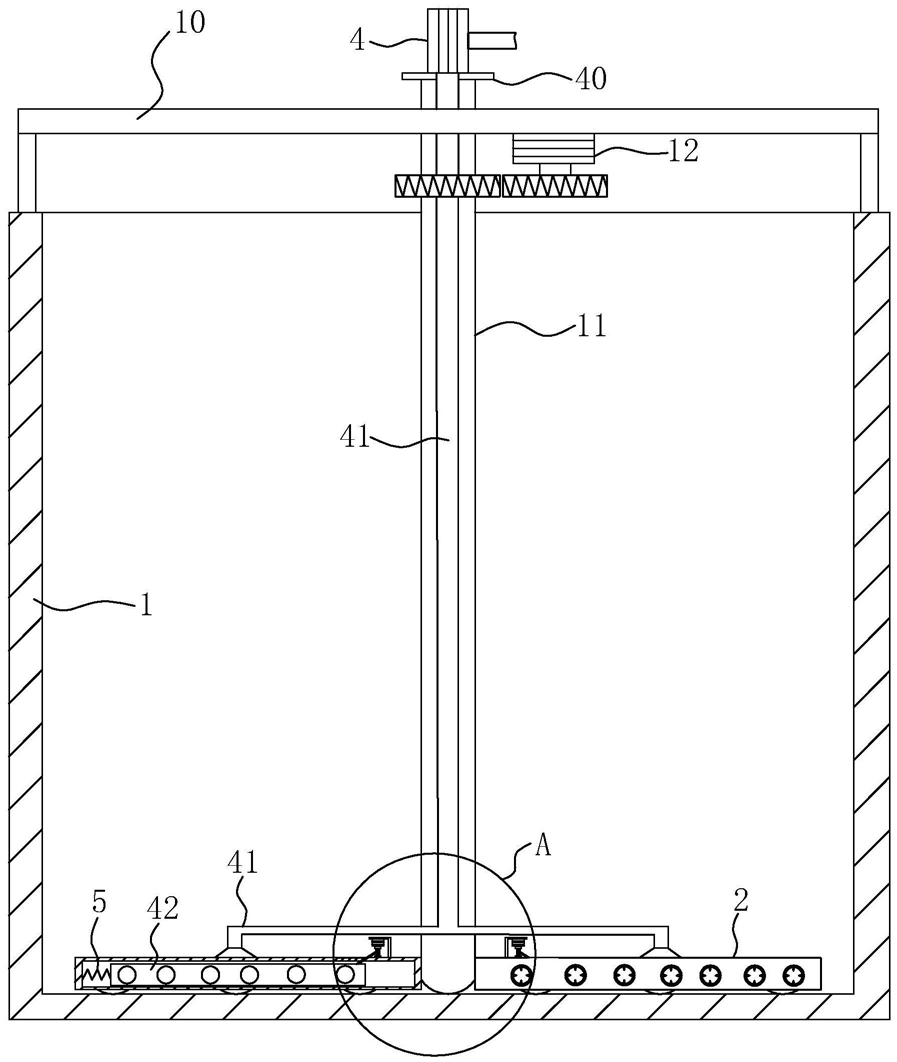

1.一种污水处理辅助系统,其特征在于,包括:安装在沉淀池(1)上的安装架(10);

竖直安装在安装架(10)上的转杆(11);

设于安装架(10)上用于驱动转杆(11)旋转的动力组件;

与转杆(11)底部相固定的侧边开设有多个进料口(20)的且截面

 呈矩形的中空板(2);

设于中空板(2)上用于对沉淀池(1)底部的沉淀物进行搅动的搅动装置;

设于中空板(2)内用于对搅拌装置搅拌起的沉淀物进行吸附的吸附装置;

以及,设于中空板(2)内对进料口(20)开口进行调节、以控制吸附装置吸附沉淀物量的调节装置。

2.根据权利要求1所述的一种污水处理辅助系统,其特征在于,所述搅动装置包括:安装在中空板(2)两侧的延伸架(3);安装在延伸架(3)上且延伸方向与中空板(2)延伸方向相一致的转轴(31);可拆卸式安装在转轴(31)上的旋转片(32);以及安装在延伸架(3)上用于驱动转轴(31)旋转的第一驱动件。

3.根据权利要求2所述的一种污水处理辅助系统,其特征在于,所述旋转片(32)向转轴(31)的方向呈弧形设置。

4.根据权利要求1所述的一种污水处理辅助系统,其特征在于,所述吸附装置包括:安装在转杆(11)顶部上的抽泥泵(4);以及一端与抽泥泵(4)相连接、另一端与中空板(2)相连通的抽泥管(41),所述抽泥管(41)与中空板(2)的中间位置处相连通,所述中空板(2)内滑移连接有与中空板(2)内壁相贴合挡板(42),所述挡板(42)开设有与进料口(20)相错位的通口,所述抽泥管(41)与通口之间通过软管(43)相连接。

5.根据权利要求1所述的一种污水处理辅助系统,其特征在于,所述调节装置包括:一端与挡板(42)相固定、另一端与中空板(2)内壁相固定的压缩复位弹簧(5);一端与挡板(42)相固定、另一端穿出中空板(2)顶部的拉绳(51);以及设于中空板(2)上用于拉动拉绳(51)、以带动挡板(42)滑动的第二驱动件。

6.根据权利要求5所述的一种污水处理辅助系统,其特征在于,所述第二驱动件包括:安装在中空板(2)顶部的收卷轮(52);安装在中空板(2)顶部用于驱动收卷轮(52)旋转的第二电机(53),所述拉绳(51)的端部缠绕在收卷轮(52)上。

7.根据权利要求1所述的一种污水处理辅助系统,其特征在于,所述中空板(2)的两侧固定有倾斜块(21),所述倾斜块(21)的边缘处设有多个齿牙,所述倾斜块(21)的底端面与中空板(2)的底端面相平齐。

8.根据权利要求7所述的一种污水处理辅助系统,其特征在于,所述倾斜块(21)以及中空板(2)的底部均镶嵌有滚珠(22),所述转杆(11)的底端面设为弧形面。

9.根据权利要求1所述的一种污水处理辅助系统,其特征在于,所述吸附装置还包括设置在进料口(20)边缘处的导向条(6),所述导向条(6)围设在进料口(20)的四周。

10.根据权利要求1所述的一种污水处理辅助系统,其特征在于,所述进料口(20)的内壁间隔设置有多个用于切割沉淀物的切片(7)。
