专利号: 2019104139270
申请人: 重庆新知创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

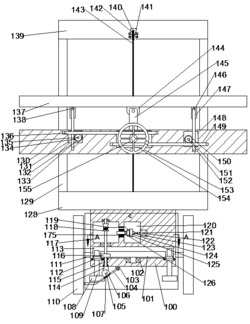

1.一种可移动卫星基站,包括驱动机构,其特征在于:所述驱动机构包括主驱动工作腔和电机,电机左侧输出轴左侧端面固定连接花键主轴,花键主轴上滑动配合安装花键轴套,带动安装在花键轴套上的主输出齿轮转动,并沿花键主轴轴线方向移动,主驱动工作腔后侧设有与主驱动工作腔相联通的移动传动槽,所述驱动机构通过转动配合安装在移动传动槽内的移动传动齿轮与移动机构相连,所述移动机构包括车轴,车轴上固定安装第二传动皮带轮,电机带动移动传动齿轮转动使第二传动皮带轮带动安装在车轴左右端面的车轮转动使装置移动,所述驱动机构下侧设有支撑机构,所述支撑机构包括底座箱体和支撑控制工作腔,所述底座箱体底部端面铰接安装手动摆杆,支撑控制工作腔内设有绕线筒轴,绕线筒轴上固定安装支撑传动直齿轮,支撑传动直齿轮通过带动转动配合安装在支撑控制工作腔底壁内的螺纹套转动使螺纹配合在螺纹套内的螺纹支撑杆上下移动将装置支撑起来,绕线筒轴转动控制主输出齿轮左右滑动,所述驱动机构后侧设有抬升机构,所述抬升机构包括抬升传动齿轮和绕绳滚筒,抬升传动齿轮可以与主输出齿轮啮合带动绕绳滚筒转动,绕绳滚筒上固定缠绕钢绳,钢绳末端固定连接抬升工作台,抬升工作台由钢绳带动上下进行升降,所述抬升工作台内设有倾斜机构,所述倾斜机构包括倾斜传动工作腔和可用于支撑卫星接收器的卫星接收器支撑平台,所述倾斜传动工作腔内设有倾斜推动齿轮,倾斜推动齿轮左侧设有左侧倾斜传动腔,倾斜推动齿轮右侧设有右侧倾斜传动腔,倾斜推动齿轮与滑动配合安装在倾斜传动工作腔和右侧倾斜传动腔之间的右侧倾斜推动齿条相啮合,同时倾斜推动齿轮与滑动配合安装在倾斜传动工作腔和左侧倾斜传动腔之间的左侧倾斜推动齿条相啮合,带动滑动配合安装在卫星接收器支撑平台底部端面的左侧倾斜推动杆和右侧倾斜推动杆上下移动,使卫星接收器支撑平台能够左右倾斜。

2.根据权利要求1所述的一种可移动卫星基站,其特征在于:所述驱动机构包括底座箱体,所述底座箱体内设有主驱动工作腔,所述主驱动工作腔右侧内壁内固定安装电机,所述电机左侧输出轴左侧端面固定连接花键主轴,所述主驱动工作腔左侧设有绕线工作腔,所述绕线工作腔与所述主驱动工作腔之间滑动动配合安装滑动轴套,所述滑动轴套内转动配合安装花键轴套,所述花键轴套与所述花键主轴花键配合,所述花键轴套上固定安装主输出齿轮,所述花键轴套上位于所述主输出齿轮左侧转动配合安装拉动块,所述拉动块上固定连接绕线,所述拉动块左侧端面与所述主驱动工作腔左侧内壁之间固定安装推动弹簧。

3.根据权利要求2所述的一种可移动卫星基站,其特征在于:所述移动机构包括设置所述主驱动工作腔后侧与所述主驱动工作腔相联通的移动传动槽,所述移动传动槽左侧设有皮带轮工作腔,所述移动传动槽左右内壁之间转动配合安装贯穿所述皮带轮工作腔右侧内壁的传动齿轮轴,所述传动齿轮轴上固定安装移动传动齿轮,所述移动传动齿轮可以与所述主输出齿轮啮合,所述传动齿轮轴左侧端面固定安装第一传动皮带轮,所述皮带轮工作腔前后内壁之间转动配合安装贯穿所述底座箱体前后端面的车轴,所述车轴上固定安装第二传动皮带轮,所述第二传动皮带轮与所述第一传动皮带轮之间传动配合安装传动皮带,所述车轴前后端面前后对称安装车轮。

4.根据权利要求3所述的一种可移动卫星基站,其特征在于:所述支撑机构包括固定安装在所述底座箱体底部端面的摆杆铰接座,所述摆杆铰接座上铰接配合安装手动摆杆,所述底座箱体底部端面位于带动摆杆铰接座左侧前后对称固定安装飞轮轴支撑架,前后所述飞轮轴支撑架之间转动配合安装转动飞轮轴,所述转动飞轮轴前侧端面固定安装转动飞轮,所述转动飞轮前侧端面固定安装滑动销轴,所述滑动销轴与所述手动摆杆内的滑槽滑动配合,所述转动飞轮轴后侧端面固定安装第一锥齿轮,所述绕线工作腔下侧设有支撑控制工作腔,所述绕线工作腔与所述底座箱体底部端面之间转动配合安装绕线筒轴,所述绕线筒轴底部端面固定安装第二锥齿轮,所述第二锥齿轮与所述第一锥齿轮啮合,所述绕线筒轴上固定安装绕线筒,所述绕线筒上固定缠绕绕线,所述绕线筒轴上位于所述支撑控制工作腔内固定安装支撑传动直齿轮,所述支撑控制工作腔底壁内转动配合安装中间齿轮轴,所述中间齿轮轴顶部端面固定安装中间齿轮,所述中间齿轮与所述支撑传动直齿轮啮合,所述支撑控制工作腔底壁与所述底座箱体底部端面之间前后左右对称设有螺纹支撑杆,前后左右所述螺纹支撑杆上前后左右对称螺纹配合安装螺纹套,前后左右所述螺纹套与前后左右所述支撑控制工作腔底壁转动配合,前后左右所述螺纹套上设有一段齿轮,前后左右所述螺纹套上的齿轮与所述中间齿轮啮合,前后左右所述螺纹支撑杆底部端面固定安装支撑脚。

5.根据权利要求4所述的一种可移动卫星基站,其特征在于:所述抬升机构包括设置在所述移动传动槽右侧与所述主驱动工作腔相联通的绕绳传动槽,所述绕绳传动槽右侧设有绕绳滚筒腔,所述绕绳传动槽与所述绕绳滚筒腔之间转动配合安装绕绳滚筒轴,所述绕绳滚筒轴上固定安装抬升传动齿轮,所述抬升传动齿轮可以与所述主输出齿轮啮合,所述抬升传动齿轮上位于所述绕绳滚筒腔内固定安装绕绳滚筒,所述绕绳滚筒上固定绕制钢绳,所述绕绳滚筒腔与所述底座箱体后侧端面设有联通的绕绳出口槽,所述底座箱体后侧端面上位于所述绕绳出口槽左右两侧左右对称固定安装导轮支撑座,左右所述导轮支撑座相对侧之间转动配合安装第一导轮,所述底座箱体顶部端面固定安装抬升支撑工作台,所述抬升支撑工作台上前后左右对称固定安装抬升支撑滑轨,前后左右所述抬升支撑滑轨顶部端面固定安装顶部支撑台,所述顶部支撑台后侧端面固定安装第二导轮,所述顶部支撑台底部端面设有开口向下的导轮槽,所述导轮槽左右侧内壁之间转动配合安装第三导轮轴,所述第三导轮轴上固定安装第三导轮,前后左右所述抬升支撑滑轨上滑动配合安装抬升工作台,抬升工作台上固定连接钢绳。

6.根据权利要求5所述的一种可移动卫星基站,其特征在于:所述倾斜机构包括设置在所述抬升工作台内的倾斜传动工作腔,所述倾斜传动工作腔前后内壁之间转动配合安装贯穿所述抬升工作台前侧端面的手轮轴,所述手轮轴上固定安装倾斜推动齿轮,所述手轮轴前侧端面固定安装手轮,所述手轮左侧设有左侧倾斜传动腔,所述左侧倾斜传动腔与所述倾斜传动工作腔之间滑动配合安装左侧倾斜推动齿条,所述左侧倾斜推动齿条与所述倾斜推动齿轮啮合,所述左侧倾斜传动腔前后内壁之间转动配合安装左侧倾斜传动轴,所述左侧倾斜传动轴上固定安装第一倾斜传动齿轮,所述第一倾斜传动齿轮与所述左侧倾斜推动齿条啮合,所述左侧倾斜传动轴上位于所述第一倾斜传动齿轮后侧固定安装第二倾斜传动齿轮,所述左侧倾斜传动腔与所述抬升工作台底部端面之间滑动配合安装左侧倾斜推动杆,所述左侧倾斜推动杆上设有一段齿条,所述左侧倾斜推动杆上的齿条与所述第二倾斜传动齿轮啮合,所述倾斜传动工作腔右侧设有右侧倾斜传动腔,所述右侧倾斜传动腔与所述倾斜传动工作腔之间滑动配合安装右侧倾斜推动齿条,所述右侧倾斜推动齿条与所述倾斜推动齿轮啮合,所述右侧倾斜传动腔前后内壁之间转动配合安装右侧倾斜传动轴,所述右侧倾斜传动轴上固定安装第三倾斜传动齿轮,所述第三倾斜传动齿轮与所述右侧倾斜推动齿条啮合,所述右侧倾斜传动轴上位于所述第三倾斜传动齿轮后侧固定安装第四倾斜传动齿轮,所述右侧倾斜传动腔与所述抬升工作台顶部端面滑动配合安装右侧倾斜推动杆,所述右侧倾斜推动杆上下侧设有一段齿轮,所述右侧倾斜推动杆上的齿轮与所述第四倾斜传动齿轮啮合,所述抬升工作台顶部端面固定安装卫星接收器支撑平台支撑杆,所述抬升工作台上侧设有卫星接收器支撑平台,所述卫星接收器支撑平台下侧固定安装卫星接收器支撑平台支撑铰接座,所述卫星接收器支撑平台支撑铰接座与所述卫星接收器支撑平台支撑杆铰接配合,所述卫星接收器支撑平台底部端面,位于所述卫星接收器支撑平台支撑铰接座左侧固定安装左侧倾斜滑动座,所述左侧倾斜滑动座与所述左侧倾斜推动杆滑动配合连接,所述卫星接收器支撑平台底部端面位于所述卫星接收器支撑平台支撑铰接座右侧,固定安装右侧倾斜滑动座,所述右侧倾斜滑动座与所述右侧倾斜推动杆滑动配合连接。
