专利号: 2019104157989
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

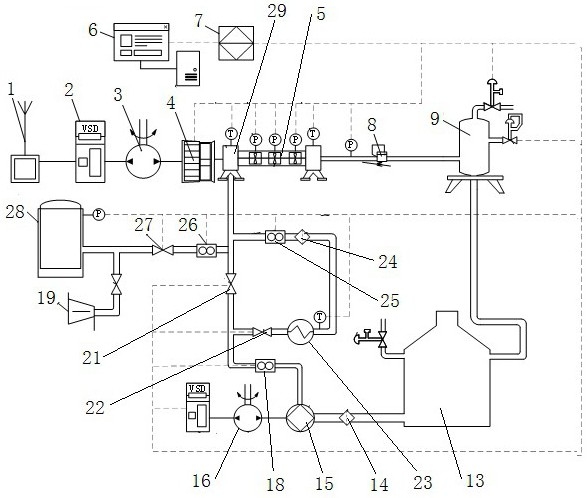

1.一种电潜泵综合性能测试平台,其特征在于:这种电潜泵综合性能测试平台包括电潜泵(5)、电潜泵电机(3)、单相流测试回路、粘度调节支路、气相流支路、计算机控制中心(6)、数据采集器(7),单相流测试回路包括液体储罐(13)、电潜泵(5)、气液分离器(9),电潜泵(5)通过卸载支座(29)安装,气液分离器(9)设置在电潜泵(5)的出口处,液体储罐(13)设置在气液分离器(9)的出口处,液体储罐(13)的出口通过管线依次连接第一过滤器(14)、增压泵(15)、第一液体流量计(18)、第一截止阀(21),第一截止阀出口通过管线连接电潜泵(5),电潜泵(5)内置压力传感仪器,电潜泵(5)的入口处和出口处分别设置温度传感器,电潜泵(5)与气液分离器(9)之间的管线上设置压力传感器;粘度调节支路与第一截止阀(21)并联安装,粘度调节支路的入口端设置第二截止阀(22),粘度调节支路由第二截止阀(22)、换热器(23)、第二过滤器(24)、第二液体流量计(25)依次连接构成,换热器(23)出口设置温度传感器;气相流支路连接到第一截止阀(21)与电潜泵(5)之间管线上,气相流支路由使空气储罐(28)、气体压缩机(19)、第三截止阀(27)、气体流量计(26)构成,空气储罐(28)上设置压力传感器;上述各温度传感器、各压力传感器、各流量计均连接数据采集器(7),数据采集器(7)连接计算机控制中心(6)。

2.根据权利要求1所述的电潜泵综合性能测试平台,其特征在于:所述的电潜泵电机连接变速传动装置(2),变速传动装置(2)连接配电机(1),电潜泵电机输出端设置转矩和速度传感器,高速摄像仪安装在电潜泵上方,用于捕获泵流道内的流动流谱。

3.根据权利要求2所述的电潜泵综合性能测试平台,其特征在于:所述的电潜泵的叶轮为气泡破碎式混输电潜泵叶轮,其包括前盖板(10)、轴套(11)、后盖板(12)、叶片,叶片为分段式叶片,气泡破碎射流断口在分段式叶片的展向断开形成气泡破碎射流开缝(34),气泡破碎射流开缝(34)前面为前段叶片(30),气泡破碎射流开缝(34)后面为后段叶片(31),气泡破碎射流开缝(34)的形状为前段叶片尾缘与后段叶片前缘之间的缝隙;后盖板(12)上有多组气体破碎射流孔组,每组气体破碎射流孔由多个圆形孔组成,位于前段叶片(30)处的气体破碎射流孔组为前段射流孔组(32),位于后段叶片(31)处的气体破碎射流孔组为后段射流孔组(33)。

4.根据权利要求3所述的电潜泵综合性能测试平台,其特征在于:所述的气泡破碎射流开缝(34)位于分段式叶片的弦向距离的1/3-1/2之间,开口宽度2-5mm,开口高度与叶片展向高度相同,开口是倾斜的,与流动下游方向一致。

5.根据权利要求4所述的电潜泵综合性能测试平台,其特征在于:所述的增压泵(15)与增压电机(16)和变速传动装置连接。

6.一种权利要求5所述的电潜泵综合性能测试平台的测试方法,其特征在于:

(1)电潜泵单相流测试:关闭第二截止阀(22)和第三截止阀(27),单相流测试回路运行;

(2)电潜泵粘度影响测试:关闭第一截止阀(21)和第三截止阀(27),打开第二截止阀(22),粘度调节支路取代第一截止阀(21)运行;

(3)电潜泵的两相流测试:关闭第二截止阀(22),打开第三截止阀(27),气体压缩机(19)工作,向管路中输送气体;

测试的参数包括温度、压力、转速、功率、扭矩和流量,经数据处理后,获得关于测试泵的性能的结论。
