专利号: 2019104158017
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

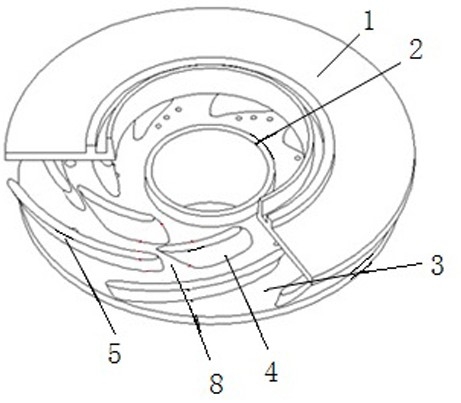

1.一种气泡破碎式混输电潜泵叶轮,其特征在于:这种气泡破碎式混输电潜泵叶轮包括前盖板(1)、轴套(2)、后盖板(3)、叶片,叶片为分段式叶片,气泡破碎射流断口在分段式叶片的展向断开形成气泡破碎射流开缝(8),气泡破碎射流开缝(8)前面为前段叶片(4),气泡破碎射流开缝(8)后面为后段叶片(5),气泡破碎射流开缝(8)的形状为前段叶片尾缘与后段叶片前缘之间的缝隙;后盖板(3)上有多组气体破碎射流孔组,每组气体破碎射流孔由多个圆形孔组成,位于前段叶片(4)处的气体破碎射流孔组为前段射流孔组(6),位于后段叶片(5)处的气体破碎射流孔组为后段射流孔组(7);所述的气泡破碎射流断口位于分段式叶片的弦向距离的1/2处,开口宽度2‑5mm,开口高度与叶片展向高度相同,开口是倾斜的,与流动下游方向一致;所述的前段射流孔组(6)靠近前段叶片根部3‑5mm处,后段射流孔组(7)靠近后段叶片根部3‑5mm处,圆形孔数目依据叶轮直径和含气率来决定,圆形孔孔径由泵内压力大小和含气率大小来决定;所述的分段式叶片的型线为贝塞尔曲线,叶片厚度沿型线方向均匀分布,前段叶片(4)、后段叶片(5)均是弯扭型叶片;所述的每组气体破碎射流孔组有3‑5个圆形孔;这种气泡破碎式混输电潜泵叶轮能够在含气率达到70%的条件下,避免气锁,正常举升气液混合产液。

2.根据权利要求1所述的气泡破碎式混输电潜泵叶轮,其特征在于:所述的气泡破碎式混输电潜泵叶轮多级串联使用,或与常规潜油电泵叶轮混合串联使用,按气泡破碎情况选择气泡破碎式混输电潜泵叶轮轮级数目及位置。
