专利号: 2019104186233
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

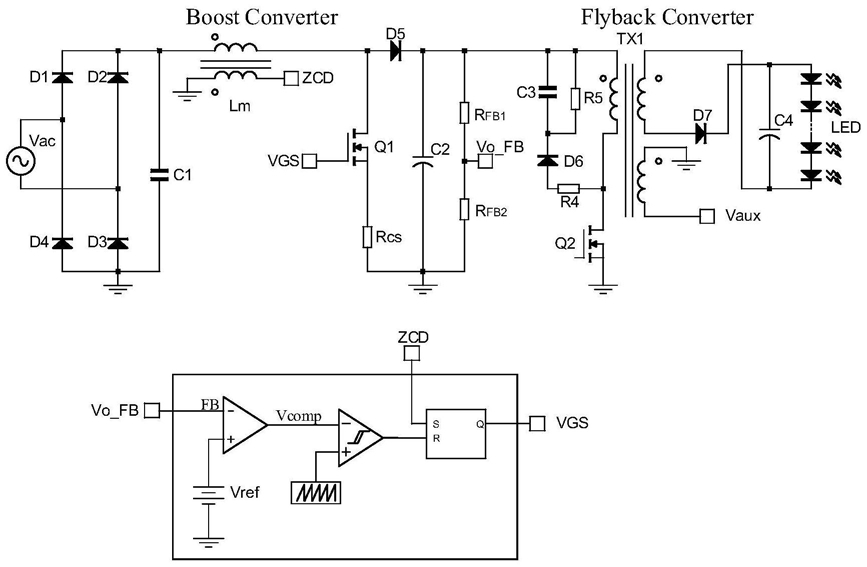

1.一种PFC输出电压自适应跟随控制器,其特征在于:包括电压跟随模块、调节环路模块、功率信号处理模块和驱动脉冲产生模块;

其中电压跟随模块,接收反映PFC输出电压的信号Vo_FB和调节环路模块输出信号Vcomp1,将调节环路模块输出信号Vcomp1比例运算后与反映PFC输出电压的信号Vo_FB相加,产生电压跟随反馈信号FB;调节环路模块,接收电压跟随模块的电压跟随反馈信号FB,与基准Vref进行误差放大,经补偿网络产生补偿信号Vcomp1;功率信号处理模块,接收调节环路模块输出信号Vcomp1和功率调整信号Po_Signal,调节环路模块输出信号Vcomp1经功率调整信号Po_Signal调制后产生补偿信号Vcomp2;驱动脉冲产生模块接收补偿信号Vcomp2,产生开关管的驱动脉冲信号。

2.根据权利要求1所述的一种PFC输出电压自适应跟随控制器,其特征在于:所述PFC输出电压的信号Vo_FB由PFC输出电压经过电阻分压网络获得。

3.根据权利要求1所述的一种PFC输出电压自适应跟随控制器,其特征在于:电压跟随模块接收的环路调节模块输出信号Vcomp1由驱动脉冲产生模块的斜坡信号峰值经采样、保持和运算的方式获得的信号替换。

4.根据权利要求1所述的一种PFC输出电压自适应跟随控制器,其特征在于:所述功率调整信号Po_Signal由反映负载功率的PWM信号、模拟电压信号给定或产生。

5.根据权利要求1所述的一种PFC输出电压自适应跟随控制器,其特征在于:驱动脉冲产生模块采用现有PFC控制技术的集成控制芯片的类似结构。

6.根据权利要求5所述的一种PFC输出电压自适应跟随控制器,其特征在于:PFC控制技术的集成控制芯片的类似结构,包括电压模式控制时的恒导通控制、电流模式控制时的输入电流峰值控制。

7.根据权利要求1所述的一种PFC输出电压自适应跟随控制器,其特征在于:应用于负载功率恒定的系统时,功率信号处理模块省略。

8.根据权利要求1所述的一种PFC输出电压自适应跟随控制器,其特征在于:所述控制器还适用于输入电压为直流电压时的直流-直流变换器。
