专利号: 2019104227854
申请人: 江苏建筑职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

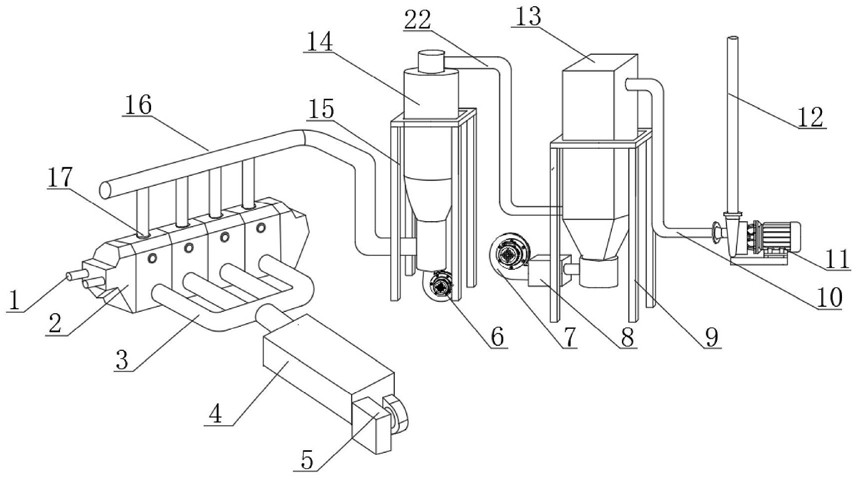

1.一种催化剂浸渍干燥连续生产装置,包括依次相连的浸渍箱(2)、稳定箱(14)、流化干燥塔(13),其中,所述浸渍箱(2)上连接有喷淋管(1)和悬浮驱动机构,其特征在于,所述喷淋管在所述浸渍箱(2)内沿着其长度方向延伸,且所述悬浮驱动机构位于所述喷淋管的下方,所述悬浮驱动机构使得所述浸渍箱(2)内的载体颗粒处于悬浮状态;在流化干燥时,所述流化干燥塔(13)内的载体颗粒也处于悬浮状态,且载体颗粒由下向上运动;且所述流化干燥塔(13)从下往上依次至少设置有初加热段(25)、冷凝去湿干燥段(24)和后加热干燥段(23),且所述后加热干燥段上连接设置有排湿组件;

所述初加热段(25)、冷凝去湿干燥段(24)之间设置有集液组件和隔板(31),其中,所述隔板上设置有扩散孔,所述扩散孔为上端横截面大的锥形结构,所述隔板的上方设置有所述集液组件,所述集液组件能够对所述冷凝去湿干燥段的冷凝液进行收集;

所述集液组件至少包括两组,且各组集液组件在所述流化干燥塔(13)内在竖直方向上间隔且交错布置,所述集液组件包括集液槽(29)和集液板(30),所述集液板在所述流化干燥塔内倾斜向上延伸,且所述集液板的下端连接至所述集液槽(29),所集液槽位于所述流化干燥塔的内壁上;

所述冷凝去湿干燥段(24)内设置有多组间隔设置的冷凝组件,所述冷凝组件包括冷凝集液槽(28)、冷凝片(27)和集液片(26),其中,所述冷凝集液槽固定在所述流化干燥塔内壁,所述冷凝集液槽上连接设置有呈环形结构的冷凝片(27),且所述冷凝片底侧与所述冷凝集液槽的连接处设置有所述集液片,所述冷凝片与制冷机构连通;

所述冷凝片为网孔板结构,且冷凝片的竖直横截面为椭圆环形结构,且椭圆的长边在所述流化干燥塔内倾斜布置;

所述喷淋管(1)上设有高压喷头(21),且高压喷头(21)的输出端和浸渍箱(2)的内部底端相对设置;

所述浸渍箱(2)分为四段,且每段浸渍箱(2)上均嵌合有观察窗(18),所述浸渍箱(2)上位于观察窗(18)的下方设有封门(19),且封门(19)的安装高度高于风管(3)的插接高度。

2.根据权利要求1所述的一种催化剂浸渍干燥连续生产装置,其特征在于,所述悬浮驱动机构包括风管(3)、过滤箱(4)和第一风机(5),其中,所述浸渍箱(2)的前端插接有风管(3),所述风管(3)的末端连接有过滤箱(4),所述过滤箱(4)的末端安装有第一风机(5),所述浸渍箱(2)的顶部插接有并联布设的分管(17),且各个分管(17)上连接有输料管(16),所述输料管(16)的末端连接有稳定箱(14),所述稳定箱(14)的上端一侧连接有送料管(22),所述送料管(22)的末端连接所述流化干燥塔(13)。

3.根据权利要求1所述的一种催化剂浸渍干燥连续生产装置,其特征在于,所述排湿组件包括吸管(10)、抽风机(11)和排湿管(12),其中,所述流化干燥塔(13)的上端一侧设有吸管(10),且吸管(10)底端安装有抽风机(11),所述抽风机(11)的输出端插接有排湿管(12),所述流化干燥塔(13)的顶部位于所述吸管的下方设置有对催化剂载体进行截留的截留膜。

4.根据权利要求1所述的一种催化剂浸渍干燥连续生产装置,其特征在于,所述稳定箱(14)外焊接有第一支架(15),所述稳定箱(14)的末端安装有第二风机(6),且第二风机(6)位于输料管(16)和稳定箱(14)连接处的下方,所述流化干燥塔(13)焊接有第二支架(9),且流化干燥塔(13)的底端还连接有电热箱(8),且电热箱(8)的一端安装有第三风机(7),且电热箱(8)的安装位置位于送料管(22)和流化干燥塔(13)连接点的下方,所述电热箱(8)的内部排列有两排电热丝(20),且电热丝(20)外套接有玻璃管。
