1.一种功能化氧化石墨烯/聚(3,4‑乙烯二氧噻吩)复合材料的制备方法,其特征在于,包括如下步骤:
(1)将氧化石墨烯(GO)、2‑噻吩乙酸、对甲苯磺酸酰胺加入二甲基亚砜溶剂中,超声振荡30min,再使用大流量氮气鼓泡10min,在氮气保护的条件下进行酯化反应,反应结束后,以甲醇为溶剂通过离心的方式去除未反应的2‑噻吩乙酸,最后将反应物烘干得到功能化氧化石墨烯(GO‑TAA);
(2)将步骤(1)得到的功能化氧化石墨烯(GO‑TAA)和3,4‑乙烯二氧噻吩(EDOT)加入到乙腈溶液中,超声30min,随后逐滴滴加溶于硝基甲烷的无水氯化铁溶液,在室温下搅拌反应8~10h,最后以甲醇为溶剂通过离心的方式洗涤,烘干之后即得到功能化氧化石墨烯/聚(3,4‑乙烯二氧噻吩)复合材料(GO‑TAA‑PEDOT)。
2.根据权利要求1所述的制备方法,其特征在于,氧化石墨烯、2‑噻吩乙酸、对甲苯磺酸酰胺的质量比为1:10~20:1~2。
3.根据权利要求1所述的制备方法,其特征在于,二甲基亚砜的加入量以氧化石墨烯的质量计为500~1000mL/g。
4.根据权利要求1所述的制备方法,其特征在于,所述酯化反应的温度为150℃,时间为
6~8个小时。
5.根据权利要求1所述的制备方法,其特征在于,所述的功能化氧化石墨烯、3,4‑乙烯二氧噻吩的质量比为1:1~2。
6.根据权利要求1所述的制备方法,其特征在于,所述的3,4‑乙烯二氧噻吩与无水氯化铁的物质的量比为1:2~4。
7.根据权利要求1所述的制备方法,其特征在于,所述的乙腈的加入量以功能化氧化石墨烯的质量计为1:1~2mL/mg。
8.根据权利要求1所述的制备方法,其特征在于,所述的硝基甲烷加入量以无水氯化铁物质的量计为1:6~10。
9.根据权利要求1所述的制备方法,其特征在于,所述氧化石墨烯的制备方法为:将鳞片石墨粉加入H2SO4中,缓慢加入过硫酸钾和五氧化二磷,并在70~90℃下搅拌,将反应得到的混合液使用去离子水过滤洗涤、烘干得到预氧化产物;将预氧化产物和硝酸钠加入H2SO4中,在冰水浴下加入KMnO4,在30~50℃下搅拌2~3h,拿出放入冰水浴加入50~100mL的去离子水和4~5mL 的H2O2,使用去离子水离心洗涤,再超声、冻干得到棕黄色的氧化石墨烯GO。

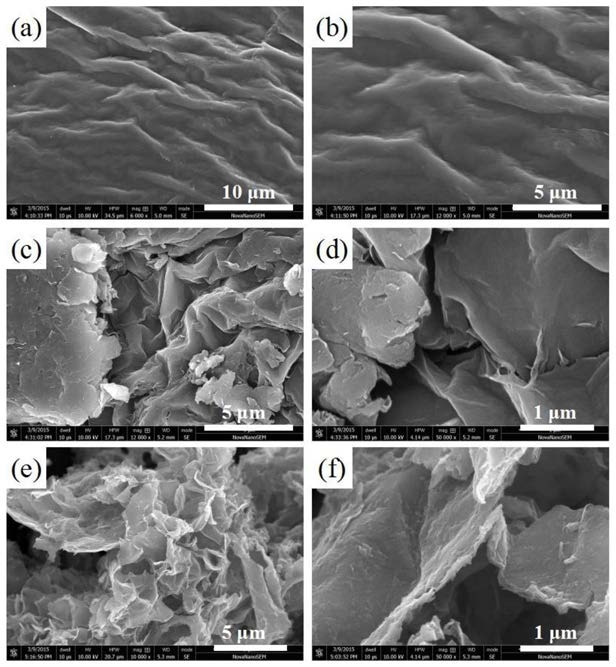

10.一种根据权利要求1‑9任一项所述的制备方法制备得到的功能化氧化石墨烯/聚(3,4‑乙烯二氧噻吩)复合材料。
