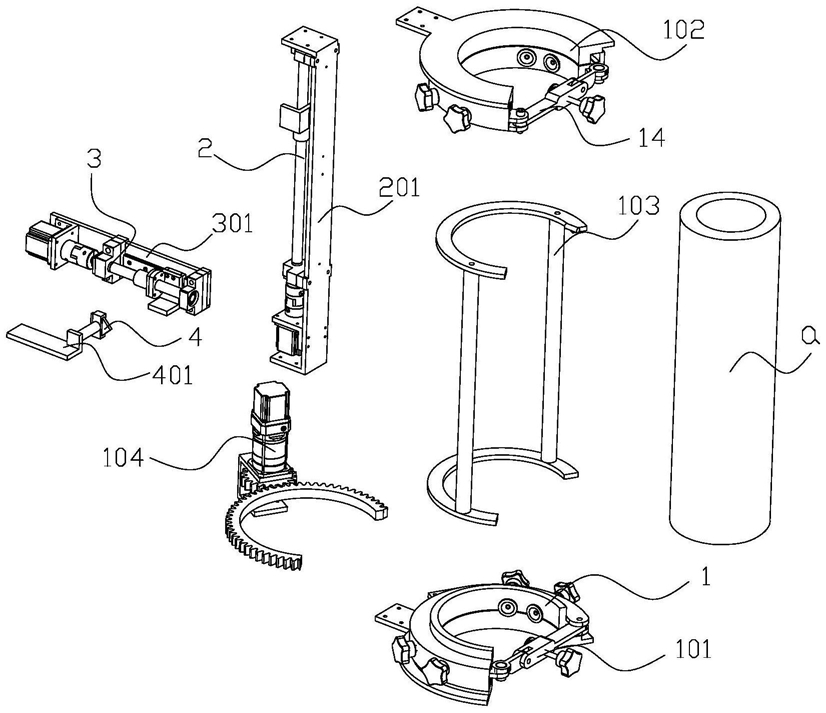

1.一种用于圆形原木雕刻的自动雕刻机,其特征在于包括夹紧旋转模块(1)、升降模块(2)、移动模块(3)和刀具(4);所述的夹紧旋转模块(1)包括第一夹紧组件(101)、第二夹紧组件(102)、连接过渡架(103)和旋转驱动组件(104);所述的第一夹紧组件(101)和第二夹紧组件(102)通过所述的连接过渡架(103)连接;所述的第一夹紧组件(101)和第二夹紧组件(102)分别用于夹紧圆形原木的下部和上部;所述的旋转驱动组件(104)用于带动夹紧的圆形原木进行旋转;所述的升降模块(2)通过升降支架(201)设置在第一夹紧组件(101)和第二夹紧组件(102)之间;所述的移动模块(3)通过移动支架(301)设置在升降模块(2)上,且升降模块(2)带动移动模块(3)进行升降;所述的刀具(4)通过刀架(401)设置在移动模块(3)上,且移动模块(3)带动刀具(4)进行前后移动;
所述的第一夹紧组件(101)和第二夹紧组件(102)分别设置在连接过渡架(103)的底部和连接过渡架(103)的顶部,且第一夹紧组件(101)和第二夹紧组件(102)的结构相同且对称设置;第一夹紧组件(101)包括C形底座(11)、C形滑轨(12)、旋转配合圈(13);所述的C形底座(11)的外圈中部设置有支架连接板(111),所述的支架连接板(111)与升降 支架(201)的底部固定连接;C形底座(11)上设置有阶梯凸环(112);所述的C形滑轨(12)设置在阶梯凸环(112)上;所述的旋转配合圈(13)的底部设置有呈C形的滑轨槽(131);所述的滑轨槽(131)与C形滑轨(12)相配合;旋转配合圈(13)截面呈C形,旋转配合圈(13)的两个自由端之间设置有限位部件(14);所述的连接过渡架(103)的底面与旋转配合圈(13)的顶面固定设置;
所述的限位部件(14)包括压紧杆(141)、锁紧杆(142)和第一夹紧调节杆(143);所述的压紧杆(141)的右端与旋转配合圈(13)的右侧自由端水平铰接;压紧杆(141)的左端与所述的锁紧杆(142)的右端垂直铰接;锁紧杆(142)的左端设置有配合圆孔(1421);所述的旋转配合圈(13)的左侧自由端设置有圆形凸块(133);所述的配合圆孔(1421)与圆形凸块(133)相匹配;所述的第一夹紧调节杆(143)穿过压紧杆(141),第一夹紧调节杆(143)位于旋转配合圈(13)两个自由端的中心,第一夹紧调节杆(143)的外端连接有第一旋紧螺母(1431),第一夹紧调节杆(143)的内端设置有夹紧垫片(1432)。
2.根据权利要求1所述的一种用于圆形原木雕刻的自动雕刻机,其特征在于,所述的旋转驱动组件(104)包括旋转驱动电机(1041)、旋转主动齿(1042)、旋转从动齿(1043);所述的旋转驱动电机(1041)通过旋转驱动支架(1040)设置在C形底座(11)上,所述的旋转主动齿(1042)与旋转驱动电机(1041)连接;所述的旋转从动齿(1043)与旋转主动齿(1042)相啮合;旋转从动齿(1043)截面呈C形,旋转从动齿(1043)设置在旋转配合圈(13)的上部,且旋转从动齿(1043)位于旋转配合圈(13)与连接过渡架(103)之间。
3.根据权利要求1所述的一种用于圆形原木雕刻的自动雕刻机,其特征在于,所述的升降模块(2)包括升降电机(21)、升降转轴(22)、升降移动块(23);所述的升降电机(21)通过升降电机支架(211)设置在升降支架(201)上;所述的升降转轴(22)的两端分别通过升降转轴座(221)设置在升降支架(201)上,且两个升降转轴座(221)之间设置有升降滑轨(24);升降转轴(22)的一端通过升降联轴器与升降电机(21)连接;所述的升降移动块(23)设置在升降转轴(22)上,且升降移动块(23)与升降滑轨(24)相配合进行升降。
4.根据权利要求1所述的一种用于圆形原木雕刻的自动雕刻机,其特征在于,所述的移动模块(3)包括移动电机(31)、移动转轴(32)、前后移动块(33);所述的移动支架(301)设置在移动模块(3 )上;所述的移动电机(31)通过移动电机支架(311)设置在移动支架(301)上;所述的移动转轴(32)的两端分别通过移动转轴座(321)设置在移动支架(301)上,且两个移动转轴座(321)之间设置有移动滑轨(34);移动转轴(32)的一端通过移动联轴器与移动电机(31)连接;所述的前后移动块(33)设置在移动转轴(32)上,且前后移动块(33)与移动滑轨(34)相配合进行滑动;所述的刀具(4)通过刀架(401)设置在前后移动块(33)上。
5.根据权利要求1所述的一种用于圆形原木雕刻的自动雕刻机,其特征在于,所述的旋转配合圈(13)的外圈两侧对称设置有多根第二夹紧调节杆(132);每个第二夹紧调节杆(132)的外端均连接有第二旋紧螺母(1321)。
6.根据权利要求1所述的一种用于圆形原木雕刻的自动雕刻机,其特征在于,所述的连接过渡架(103)包括两块C形过渡板(1031)和两根过渡杆(1032);所述的两块C形过渡板(1031)通过两根过渡杆(1032)固定连接;两根过渡杆(1032)对称设置且位于C形过渡板(1031)的两侧。
