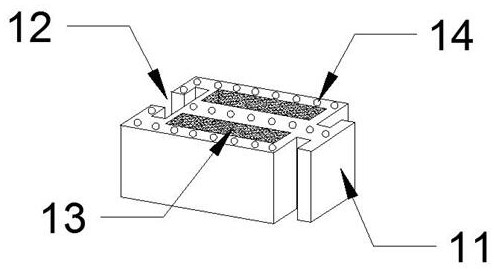

1.一种建筑连锁砌块，其特征在于：所述连锁砌块的左侧设置突出的T型凸块，连锁砌块右侧设置与凸块相匹配的T型凹槽；连锁砌块中央设置纵向贯穿的填充腔，填充腔数量为多条，沿横向平行排列，填充腔用于填充保温砂浆，连锁砌块的底面设置均匀分布的多个防滑突起；

其中，按照质量百分比，所述保温砂浆的原料组分包括：水泥20-30份，粉煤灰40-50份，石膏8-16份，储能集料10-20份，玻璃纤维1-3份，水泥膨胀剂0.2-0.4份；

所述储能集料的制备方法包括如下步骤：

（1）将多元有机相变混合物加入到密封的反应釜中，加热到75-80℃至材料液化，然后向分散釜内加入占多元有机相变混合物6-8wt%的纳米氧化铝，均匀搅拌至物料分散均匀，再加入0.3-0.8wt%的AlNSb量子点和4.3-6.5wt%的烷基酚聚氧乙烯醚，高速分散得到混合溶液；

（2）将上步骤的混合溶液和水、丙三醇、褐藻胶寡糖、聚乙烯醇按照7:3:0.2:2:1的质量比混合，加热物料至65-80℃，以高于450r/min的转速高速分散处理3-4min，得到混合物乳液；

（3）选择密度为0.3-1.4g/cm³的气孔状玄武岩，将气孔状玄武岩水洗去灰，然后以530-

650℃的温度煅烧30-40min，再自然冷却至室温；接着将气孔状玄武岩投入到真空釜中，真空釜内预热至75-80℃，将上步骤的混合物乳液注入到真空釜中，投入量以气孔状玄武岩完全浸没为准；然后将真空釜内抽至真空状态，维持真空状态0.8-1.5h，再将吸附后的气孔状玄武岩过筛后，自然冷却至室温；

（4）按照2.5:0.3:1:100的质量百分比，将壳聚糖、瓜尔胶羟丙基三甲基氯化铵、山梨醇和2.5%乙酸溶液充分混合，磁力搅拌分散均匀后，再经超声波脱气处理，得到成膜溶液；然后将上步骤的气孔状玄武岩投入到成膜溶液中完全浸没，浸渍6-10min后过筛，平铺在干燥板上，自然干燥24h后再以45-55℃的温度烘干5-6h，循环“浸渍-干燥”过程3-5次，得到所需储能集料。

2.根据权利要求1所述的一种建筑连锁砌块，其特征在于：所述连锁砌块为模制混凝土砌块或烧结砌块。

3.根据权利要求1所述的一种建筑连锁砌块，其特征在于：所述保温砂浆在连锁砌块成型后完成预填充。

4.根据权利要求1所述的一种建筑连锁砌块，其特征在于：按照质量百分比，所述保温砂浆的原料组分包括：水泥27份，粉煤灰45份，石膏11份，储能集料16份，玻璃纤维2份，水泥膨胀剂0.3份。

5.根据权利要求1所述的一种建筑连锁砌块，其特征在于：所述步骤（1）中多元有机相变混合物是由多种碳原子数为18-30的烃类混合物复配得到的，相变温度为30-50℃的混合物。

6.根据权利要求1所述的一种建筑连锁砌块，其特征在于：所述步骤（3）中气孔状玄武岩的粒径为2-4mm。

7.根据权利要求1所述的一种建筑连锁砌块，其特征在于：所述步骤（4）中壳聚糖选择脱乙酰度为85-95%的产品。

8.根据权利要求1所述的一种建筑连锁砌块，其特征在于：所述水泥选择碱性水泥；膨胀剂选择铁粉含量超过90%，且添加有氯化钠、硫代硫酸钠、拉开粉、减水剂、氯化铵、铝粉的产品。
