专利号: 2019104262152
申请人: 叶豪
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-05-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

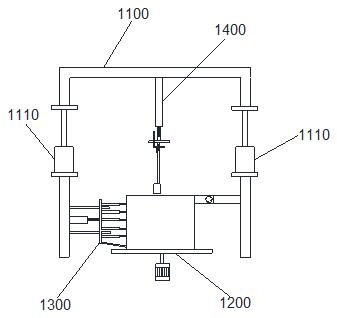

1.一种陶瓷胚体自动拉胚装置,其特征在于,包括架体、旋转底座、外拉装置与内拉装置;

所述架体架设至所述旋转底座上方;

所述外拉装置固定于所述架体一侧,包括柔性面以及若干第一电缸,所述第一电缸的丝杠端部均连接至所述柔性面的内侧面,用于将柔性面拉拽形成所需的形状;

所述内拉装置固定至所述旋转底座正上方的所述架体顶部,包括伸缩机构、偏转机构与内拉头,所述伸缩机构带动所述内拉头垂直运动,所述偏转机构带动所述内拉头垂直方向的角度偏转,所述内拉头与所述柔性面的外侧面共同挤压陶泥,使之形成所需形状。

2.根据权利要求1所述的自动拉胚装置,其特征在于,所述柔性面为“凸”字形,两侧高度较低的部分为导向面,若干所述第一电缸呈“凸”字形排布;所述柔性面在若干所述第一电缸的拉拽下两侧始终朝向内侧面弯曲。

3.根据权利要求2所述的自动拉胚装置,其特征在于,还包括防溅罩,所述防溅罩为一侧设有开口的圆柱面,与所述开口相对的一侧与所述架体铰接;所述防溅罩的半径不大于所述旋转底座的半径;所述导向面的外侧边始终与所述防溅罩的内侧面接触。

4.根据权利要求1所述的自动拉胚装置,其特征在于,所述柔性面的内侧面垂直设置有若干柔性滑槽,所述第一电缸的丝杠端部通过所述柔性滑槽与所述柔性面滑动连接。

5.根据权利要求4所述的自动拉胚装置,其特征在于,所述第一电缸底座均固定至第一底板上,所述柔性面底部通过固定杆与所述第一底板相对固定。

6.根据权利要求5所述的自动拉胚装置,其特征在于,所述外拉装置还包括第二电缸,所述第一底板通过所述第二电缸连接至所述架体上;所述第二电缸驱动所述第一底板水平移动。

7.根据权利要求6所述的自动拉胚装置,其特征在于,平行于所述第二电缸设置有至少一根导向杆,所述第一底板与所述导向杆滑动连接。

8.根据权利要求1所述的自动拉胚装置,其特征在于,所述伸缩机构为第三电缸;所述第三电缸下端固定有升降板,所述偏转机构包括第四电缸与偏转板,所述第四电缸的驱动部铰接至所述升降板上,所述第四电缸的丝杠铰接至所述偏转板一端;所述升降板中间设有支杆,所述偏转板中间铰接至所述支杆底端。

9.根据权利要求8所述的自动拉胚装置,其特征在于,所述内拉头通过延长杆固定至所述偏转板底部;所述延长杆顶部设置有螺纹,所述延长杆外套设有滑套杆,所述滑套杆顶部固定有驱动装置,所述驱动装置与所述螺纹啮合驱动所述滑套杆上下移动;所述滑套杆通过上下移动驱动所述内拉头径向伸出与缩回。

10.根据权利要求1所述的自动拉胚装置,其特征在于,还包括顶升缸,所述顶升缸顶升所述内拉装置或者顶升所述旋转底座。
