专利号: 2019104265042
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

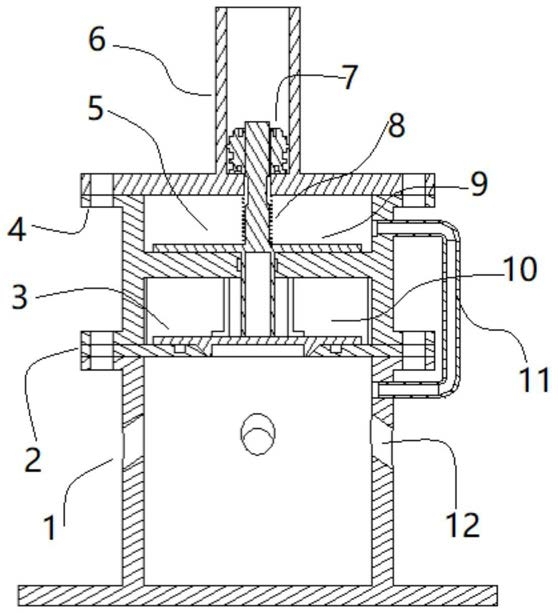

1.一种汽车爆胎试验放气装置,其特征在于:包括下体、下端盖、活塞、上体、上端盖和稳压导管;所述下体和下端盖固定形成一个密闭的下体腔,所述上体为H型,其下端与下端盖固定形成一个与外界连通的上体下腔,其上端与上端盖固定形成一个密闭上体上腔;所述稳压导管连通上体上腔与下体腔;所述上体上腔底端设置连通上体上腔和上体下腔的孔,所述下端盖设置连通上体下腔与下体腔的孔,所述上端盖设置连通上体上腔与外界大气压环境的孔;所述活塞为“土”字型,活塞下端位于上体下腔,其在受力时可与下端盖的孔密封;活塞中端位于上体上腔,其在受力时可与上体上腔底端的孔密封;所述活塞的活塞杆穿过上端盖的孔,且与上端盖的孔滑动密封;所述下体设置与轮胎内腔连通的轮胎接口;所述上体下腔壁面均匀切除四部分后与外界大气压环境连通;所述活塞在上端盖上端的活塞杆部分环套电磁线圈;所述电磁线圈与位于上体上腔内的活塞中端配合。

2.根据权利要求1所述的一种汽车爆胎试验放气装置,其特征在于:所述活塞在上体上腔中的活塞杆部分环套弹簧,所述弹簧两端分别抵触活塞中端与上端盖。

3.根据权利要求1所述的一种汽车爆胎试验放气装置,其特征在于:所述下体和下端盖螺栓固定,所述上体的下端与下端盖螺纹固定,上端与上端盖螺纹固定。

4.根据权利要求1所述的一种汽车爆胎试验放气装置,其特征在于:所述下体壁面均匀开有若干个斜螺纹孔,斜螺纹孔与带有外螺纹的导管配合将轮毂与下体固定,所述轮胎内腔通过导管与下体腔连通。

5.根据权利要求1所述的一种汽车爆胎试验放气装置,其特征在于:下端盖的孔为锥形圆孔,所述活塞下端圆锥形突出与锥形圆孔相配合。

6.根据权利要求1所述的一种汽车爆胎试验放气装置,其特征是:所述活塞的活塞杆与上端盖、上体之间分别采用O型密封垫圈密封。

7.一种汽车爆胎试验模拟系统,其特征在于:利用权利要求1-6任一项权利要求所述的一种汽车爆胎试验放气装置。

8.根据权利要求7所述的汽车爆胎试验模拟系统,其特征在于:还包括压力传感器和控制器;所述压力传感器置于轮胎内腔;所述控制器接受压力传感器检测到的压力信号;所述控制器控制电磁线圈的通电大小、启停。
