1.一种硫化锂自支撑碳球/碳纳米纤维复合材料的制备方法，其特征在于，包括以下步骤：步骤S1，制备硫酸锂/葡萄糖/细菌纤维素水凝胶复合材料；

步骤S2，将硫酸锂/葡萄糖/细菌纤维素水凝胶复合材料中的葡萄糖转化为碳球，细菌纤维素转化成碳纳米纤维，从而形成一种碳球/碳纳米纤维的气凝胶复合材料；

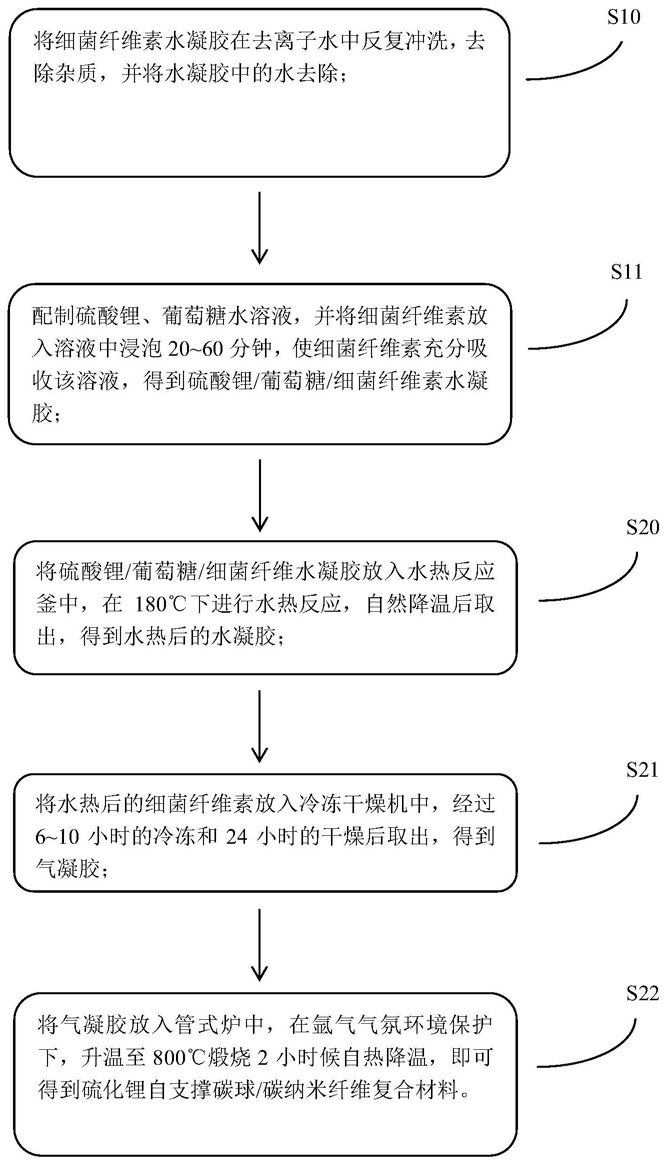

其中，所述步骤S1进一步包括以下步骤：

S10：将细菌纤维素水凝胶在去离子水中反复冲洗，去除杂质，并将水凝胶中的水去除；

S11：配制硫酸锂、葡萄糖水溶液，并将细菌纤维素放入溶液中浸泡20 60分钟，使细菌~纤维素充分吸收该溶液，得到硫酸锂/葡萄糖/细菌纤维素水凝胶；

所述步骤S2进一步包括以下步骤：

S20：将硫酸锂/葡萄糖/细菌纤维水凝胶放入水热反应釜中，进行水热反应，自然降温后取出，得到水热后的水凝胶；

S21：将水热后的细菌纤维素放入冷冻干燥机中，经过6 10小时的冷冻和24小时的干燥~后取出，得到气凝胶；

S22：将气凝胶放入管式炉中，在氩气气氛环境保护下，升温至600℃ 900℃煅烧1 6小~ ~时后自热降温，即可得到成品硫化锂自支撑碳球/碳纳米纤维复合材料。

2.根据权利要求1所述的硫化锂自支撑碳球/碳纳米纤维复合材料的制备方法，其特征在于，在步骤S11中，室温下，硫酸锂、葡萄糖、水的质量之比为1:0.8:90。

3.根据权利要求1所述的硫化锂自支撑碳球/碳纳米纤维复合材料的制备方法，其特征在于，在步骤S20中，水热反应的温度为180℃ 200℃。

~

4.根据权利要求1所述的硫化锂自支撑碳球/碳纳米纤维复合材料的制备方法，其特征在于，在步骤S21中，冷冻干燥时温度保持-55℃ -60℃。

~

5.根据权利要求1所述的硫化锂自支撑碳球/碳纳米纤维复合材料的制备方法，其特征在于，在步骤S22中，在氩气气氛保护下，以2℃/min的速率加热至800℃并保持2小时。

6.一种锂硫电池，其特征在于，该锂硫电池正极材料采用如权利要求1-5中任一项所述的硫化锂自支撑碳球/碳纳米纤维复合材料的制备方法所制备的硫化锂自支撑碳球/碳纳米纤维复合材料。
