专利号: 2019104279859
申请人: 常州大谷液压器材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

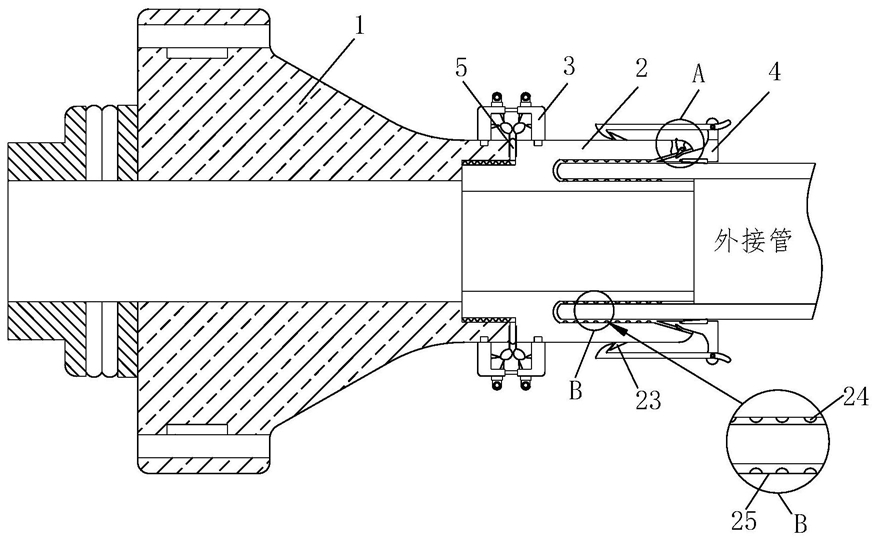

1.一种不锈钢法兰,包括法兰主体(1)、连接端头(2)、检测组件(3)、密封组件(4)和硅胶密封垫(5),其特征在于:所述法兰主体(1)的一端通过螺纹连接有连接端头(2),连接端头(2)与法兰主体(1)的连接处安装有硅胶密封垫(5),硅胶密封垫(5)的外侧安装有检测组件(3),连接端头(2)的末端连接有密封组件(4);

所述连接端头(2)包括卡块(21)、驱动绳(22)、三角限位块(23)、橡胶圆球(24)和插接槽(25),连接端头(2)的一端开设有插接槽(25),插接槽(25)的两侧内壁均匀嵌入有橡胶圆球(24),插接槽(25)的顶端一侧通过第一转轴活动连接有卡块(21),且卡块(21)与第一转轴的连接处设置有第一扭簧,卡块(21)的顶端外壁连接有驱动绳(22),驱动绳(22)的末端与连接端头(2)外壁连接处连接有塑料拉环,连接端头(2)的两侧外壁均焊接有三角限位块(23);

所述检测组件(3)包括橡胶连接环(31)、顶针(32)、固定卡环(33)和透明玻璃板(34),法兰主体(1)和连接端头(2)的外壁与橡胶连接环(31)的连接处均开设有连接槽,橡胶连接环(31)的底部外壁设置有连接凸块,橡胶连接环(31)通过连接槽与连接凸块的配合固定在法兰主体(1)的外壁,并通过套接在橡胶连接环(31)外壁的固定卡环(33)锁紧,橡胶连接环(31)的内壁对称设置有顶针(32),橡胶连接环(31)的顶端中心位置嵌入有透明玻璃板(34)。

2.根据权利要求1所述的一种不锈钢法兰,其特征在于:所述密封组件(4)包括橡胶密封环(41)、挤压快(42)、连接块(43)、卡爪(44)和卡槽(45),密封组件(4)与连接端头(2)的贴合处设置有橡胶密封环(41),橡胶密封环(41)内壁的上下两端均连接有挤压快(42),橡胶密封环(41)外壁的上下两端均粘连有连接块(43),连接块(43)顶端通过第二转轴活动连接有卡爪(44),且卡爪(44)与第二转轴的连接处安装有第二扭簧,橡胶密封环(41)的外壁与卡块(21)的连接处开设有卡槽(45)。

3.根据权利要求1所述的一种不锈钢法兰,其特征在于:所述硅胶密封垫(5)包括椭圆气垫(51)、气囊(52)、充气柱(53)和检测气球(54),硅胶密封垫(5)的两端均对称嵌入有椭圆气垫(51),椭圆气垫(51)的内部设置有气囊(52),充气柱(53)插接于硅胶密封垫(5)的内部,硅胶密封垫(5)的一侧开设有充气孔,且充气孔与气囊(52)连通,充气柱(53)的顶端连接有检测气球(54)。

4.根据权利要求1所述的一种不锈钢法兰,其特征在于:所述法兰主体(1)的两侧均开设有螺栓孔,螺栓孔的内壁底部开设有矩形槽,且矩形槽的内部填充有吸油海绵。

5.根据权利要求1所述的一种不锈钢法兰,其特征在于:所述插接槽(25)顶部与密封组件(4)的连接处开设有密封斜面,橡胶密封环(41)与插接槽(25)的连接处为一种三角斜面结构,且三角斜面的倾角与密封斜面的倾角等大。

6.根据权利要求1所述的一种不锈钢法兰,其特征在于:所述橡胶圆球(24)的内部开设有空心腔,空心腔的顶端通过橡胶管连接有橡胶空心弹性球。
