专利号: 2019104285309
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

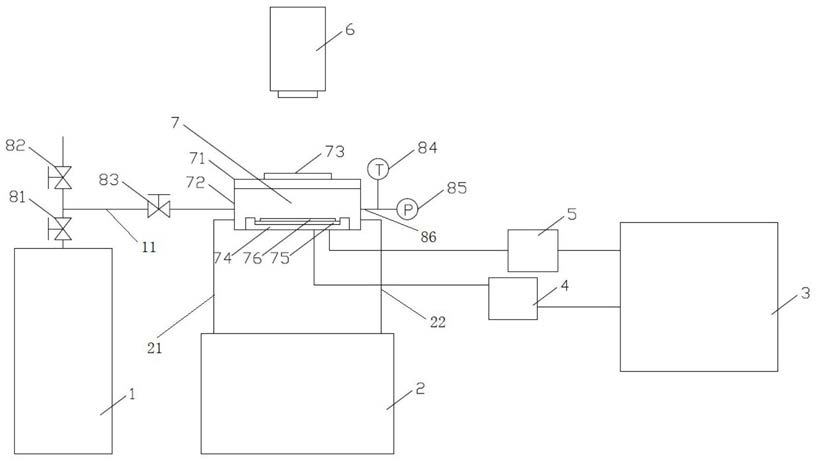

1.一种天然气水合物表面分子吸附机理实时测试装置,其特征在于,包括天然气气瓶、恒温槽、计算机、数据采集电路、驱动电路、显微观察设备和可视高压反应釜,所述天然气气瓶内储存天然气,所述天然气气瓶的出气口与可视高压反应釜的进气口连通,所述可视高压反应釜包括釜体,所述恒温槽与釜体连通,其内储存循环介质,用来降低釜体的温度,所述釜体内设置QCM探头,所述QCM探头内放置QCM芯片,所述QCM芯片与驱动电路的一端连接,所述驱动电路的另一端与计算机连接,所述数据采集电路的接收端与QCM芯片连接,所述数据采集电路的输出端与计算机连接,所述QCM芯片在驱动电路的驱动下振动产生稳定的振动频率,所述数据采集电路实时采集QCM芯片的振动频率,并将振动频率数据传输给计算机进行监测和存储,所述显微观察设备位于可视高压反应釜的上方,用来观测QCM芯片上的被测天然气水合物。

2.根据权利要求1所述的天然气水合物表面分子吸附机理实时测试装置,其特征在于,所述釜体的釜壁设置夹水套,所述夹水套的进水口与恒温槽的出水口连通,所述夹水套的出水口与恒温槽的进水口连通。

3.根据权利要求1所述的天然气水合物表面分子吸附机理实时测试装置,其特征在于,所述可视高压反应釜包括上盖,所述上盖与釜体螺纹连接,所述上盖的上方设置圆形视窗。

4.根据权利要求1所述的天然气水合物表面分子吸附机理实时测试装置,其特征在于,所述釜体连接温度变送器和压力变送器,所述温度变送器用来测量釜体内的气相环境的温度,所述压力变送器用来测量釜体内的气相环境的压力。

5.利用权利要求1所述的天然气水合物表面分子吸附机理实时测试装置进行测试的方法,其特征在于,包括以下步骤:S1,将QCM芯片用氮气清洗干净后置于QCM探头中;

S2,通过计算机调试驱动电路和数据采集电路;

S3,在QCM芯片上用喷雾形成一层薄的水膜;

S4,开启恒温槽将循环介质输送到釜体内,将釜体内的温度调至实验所需温度;

S5,通过显微观察设备观察到QCM芯片上的水膜结冰后,将天然气气瓶调节到实验压力,将天然气缓慢通入釜体内形成天然气水合物;

S6,降压或升温,通过显微观察设备观察天然气水合物分解。
