1.一种锂离子电池负极用多孔薄片状TiNb2O7纳米晶的制备方法，采用溶剂热法，其特征在于，首先将钛源和铌源按原子比为1：2的比例加入到乙二醇和异丙醇的混合溶液里，钛原子的摩尔浓度为0.02～0.03mol/L；接着加入六次甲基四胺混合搅拌均匀，然后将反应液置于反应容器中于180～200℃下反应24～36h，最后经后处理得到多孔薄片状TiNb2O7纳米晶负极材料。

2.如权利要求1所述的制备方法，其特征在于，所述钛源为钛酸四丁酯、异丙醇钛或硫酸钛。

3.如权利要求1所述的制备方法，其特征在于，所述铌源为五氯化铌、乙醇铌或草酸铌。

4.如权利要求1所述的制备方法，其特征在于，所述乙二醇和异丙醇的体积比为0.5～

2：1。

5.如权利要求1所述的制备方法，其特征在于，六次甲基四胺加入后体系中六次甲基四胺的浓度为0.2～0.3mol/L。

6.如权利要求1所述的制备方法，其特征在于，六次甲基四胺加入后混合搅拌0.5～2h，搅拌速度为400～500r/min。

7.如权利要求1所述的制备方法，其特征在于，所述后处理是在反应完成后，去其上层油性液体，得到平铺在底部的白色沉淀物，然后用去离子水和乙醇分别洗涤数次，再经过干燥、煅烧处理得到多孔薄片状TiNb2O7纳米晶负极材料。

8.如权利要求7所述的制备方法，其特征在于，煅烧处理是将干燥后的样品在750～800℃的空气中煅烧2～5h。

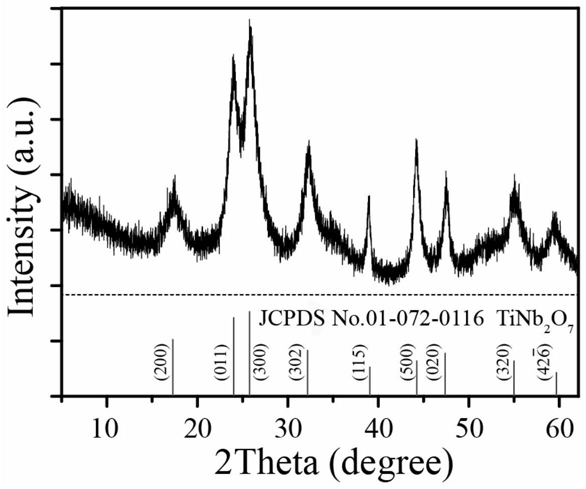

9.如权利要求1～7任一项所述方法制备的TiNb2O7纳米晶，其特征在于，晶系为单斜晶系，微观结构呈纳米薄片状，薄片大小为300～600nm，厚度为10～30nm。
