专利号: 2019104295673
申请人: 安徽风雷机械设备制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种排气管用的防杂物入侵器,其特征在于:包括,

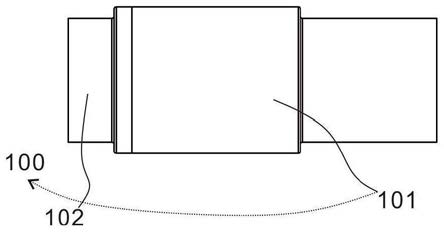

壳体(100),其内部形成流体腔,包括第一组件(101)和第二组件(102);所述第一组件(101)与汽车排气管相连,所述第二组件(102)系排气输出端;以及,安全组件(200),所述安全组件(200)包括套架(201)和启旋件(202),所述启旋件(202)设置在所述套架(201)上;

所述安全组件(200)设置在所述壳体(100)上。

2.如权利要求1所述的排气管用的防杂物入侵器,其特征在于:所述启旋件(202)包括旋转管(202a)和齿轮圈(202b)以及联动圈(202c)以及固定圈(202d)和折叠片(202e);

所述旋转管(202a)上设置有单向排列的流体叶片,所述齿轮圈(202b)在所述旋转管(202a)带动下旋转,所述联动圈(202c)能够在套架(201)内滑动,所述固定圈(202d)固定在套架(201)上。

3.如权利要求2所述的排气管用的防杂物入侵器,其特征在于:所述联动圈(202c)与齿轮圈(202b)通过第一连杆(300)连接;;所述折叠片(202e)通过第三连杆(500)连接在固定圈(202d)上;所述第三连杆(500)的转轴通过第二连杆(400)连接在联动圈(202c)上。

4.如权利要求2~3所述的排气管用的防杂物入侵器,其特征在于:还包括齿轮(600),所述旋转管(202a)通过所述齿轮(600)与所述齿轮圈(202b)连接,所述旋转管(202a)带动齿轮(600)旋转。

5.如权利要求4所述的排气管用的防杂物入侵器,其特征在于:所述套架(201)上设置有支架(201a),所述齿轮(600)通过支架(201a)固定在套架(201)上。

6.如权利要求2所述的排气管用的防杂物入侵器,其特征在于:所述套架(201)上设置有轨道(201b),所述联动圈(202c)在轨道(201b)内滑动。

7.如权利要求2所述的排气管用的防杂物入侵器,其特征在于:所述联动圈(202c)上设置滑块(202ca);

所述滑块(202ca)嵌入到所述轨道(201b)中并能在所述轨道(201b)中滑动。

8.如权利要求2或7所述的排气管用的防杂物入侵器,其特征在于:所述联动圈(202c)与所述齿轮圈(202b)之间设置有弹簧(700)。

9.一种汽车排气管,其特征在于:该排气管具有排气管用的防杂物入侵器(800)。

10.一种汽车,其特征在于:该汽车具有如权利要求9所述的汽车排气管。
