专利号: 2019104307261
申请人: 缙云唐纳机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

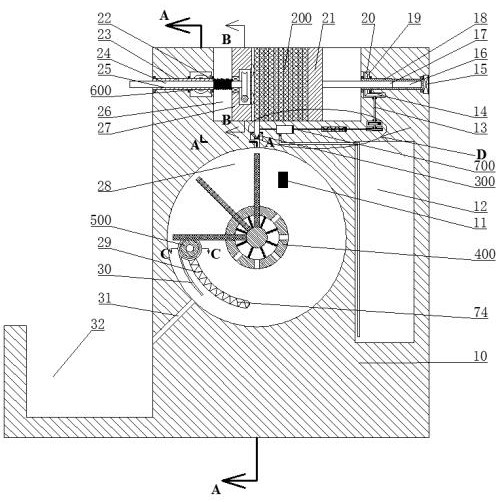

1.一种防火涂料均布分散涂覆系统,包括机身、固定在所述机身内的送料装置、喷涂装置、烘干装置、送料装置以及传动装置,其特征在于:所述送料装置位于所述机身顶壁内设置的送料腔及其端壁内,所述喷涂装置设置于所述机身内设置的活塞腔左右端壁内,所述烘干装置设置于所述机身内设置的烘干腔内,所述送料装置设置于所述烘干腔及其左侧端壁内,所述传动装置设置于所述传动腔及其端壁内;

所述送料装置包括转动腔、螺纹套、以及电机,所述转动腔设置于所述送料腔右侧端壁内,所述螺纹套转动设置于所述转动腔内,所述电机设置于所述机身内且与所述螺纹套动力连接;

所述喷涂装置包括凸轮腔以及棘轮腔,所述凸轮腔设置于所述活塞腔右侧端壁内,所述棘轮腔设置于所述活塞腔顶壁内;

所述烘干装置包括转动架以及皮带腔,所述皮带腔设置于所述烘干腔后侧端壁内,所述皮带腔与所述烘干腔之间转动设置有转动架;

所述送料装置包括两个弧形齿条以及弧形限位槽,两个所述弧形齿条前后对称固定设置于所述烘干腔前后后侧端壁上,所述弧形限位槽前后对称设置于所述烘干腔前后端壁内;

所述传动装置包括花键套、花键孔、花键轴以及挡块,所述花键套转动设置于所述传动腔内,所述花键孔设置于所述花键套内,所述花键轴花键连接与所述花键孔内,所述挡块滑动设置于所述送料腔内。

2.如权利要求1所述一种防火涂料均布分散涂覆系统,其特征在于:所述送料装置还包括推块、螺纹孔、螺纹杆、第一锥齿轮、第二锥齿轮、棘轮以及第一转轴,所述推块滑动设置于所述送料腔内,所述螺纹孔设置于所述螺纹套左侧端壁内,所述螺纹杆螺纹连接于所述螺纹孔内且与所述推块右侧端壁固定连接,所述第一锥齿轮固定设置于所述转动腔内的所述螺纹套外表面,所述第一转轴转动设置于所述转动腔与所述棘轮腔之间,所述第二锥齿轮固定设置于所述第一转轴末端且与所述第一锥齿轮啮合,所述棘轮固定设置于所述棘轮腔内的的所述第一转轴末端。

3.如权利要求1所述一种防火涂料均布分散涂覆系统,其特征在于:所述喷涂装置还包括落料孔、两个凹槽、转动臂、辊轮、拉伸弹簧以及补液装置,所述落料孔连通设置于所述送料腔与所述烘干腔之间,两个所述凹槽对称设置于所述落料孔左右端壁内,所述转动臂转动设置于所述凹槽内,所述辊轮转动设置于所述转动臂末端,拉伸弹簧弹性设置于所述转动臂与所述凹槽顶壁间,所述补液装置设置于所述落料孔右侧端壁内。

4.如权利要求1或3所述一种防火涂料均布分散涂覆系统,其特征在于:所述补液装置包括出料孔、活塞、进料管、第一复位装置、滑动孔、滑动杆、凸轮、第二转轴、储液槽以及棘齿槽,所述储液槽设置于所述机身右侧端壁内,所述出料孔连通设置于所述活塞腔与所述落料孔之间,所述进料管连通设置于所述活塞腔与所述储液槽之间,所述活塞滑动设置于所述活塞腔内,所述滑动孔连通设置于所述活塞腔与所述凸轮腔之间,所述滑动杆滑动设置于所述滑动孔内且与所述活塞固定连接,所述第一复位装置弹性设置于所述滑动杆与所述滑动孔端壁间,所述第二转轴转动设置于所述棘轮腔与所述凸轮腔之间,所述凸轮固定设置于所述凸轮腔内的所述第二转轴末端,所述棘齿槽固定设置于所述棘轮腔内的所述第二转轴末端且与所述棘轮配合。

5.如权利要求1所述一种防火涂料均布分散涂覆系统,其特征在于:所述烘干装置还包括第一带轮、减震腔、固定孔、烘干装置以及减震装置,所述第一带轮固定设置于所述皮带腔内的所述转动架末端,所述减震腔设置于所述转动架内,所述固定孔中心对称设置于所述减震腔端壁内,所述烘干装置前后对称设置于所述烘干腔前后端壁上,所述减震装置设置于所述减震腔内。

6.如权利要求1或5所述一种防火涂料均布分散涂覆系统,其特征在于:所述减震装置包括支撑柱以及避震弹簧,所述支撑柱设置于所述减震腔内,所述避震弹簧中心对称分布于所述支撑柱与所述避震腔端壁间。

7.如权利要求1所述一种防火涂料均布分散涂覆系统,其特征在于:所述送料装置还包括两个限位块、齿轮、扭簧、滚动轮、排料槽、成品腔以及第三转轴,两个所述限位块分别滑动设置于所述弧形限位槽内,所述限位块与所述弧形限位槽端壁间弹性设置有压缩弹簧,所述第三转轴转动设置于前后两个所述限位块之间,所述扭簧弹性设置于所述第三转轴末端与所述限位块之间,所述齿轮前后对称固定设置于所述所第三转轴外表面且与所述弧形齿条,所述述滚动轮设置于前后两个所述齿轮之间,所述成品腔设置于所述机身左侧端壁上,所述排料槽连通设置于所述成品腔与所述烘干腔之间。

8.如权利要求1所述一种防火涂料均布分散涂覆系统,其特征在于:所述传动装置还包括第二带轮、第四转轴、第三锥齿轮、第四锥齿轮、复位弹簧、蜗轮腔、蜗轮、蜗杆、第一摩擦轮以及第二摩擦轮,所述蜗轮腔设置于所述挡块内,所述蜗轮固定设置于所述蜗轮腔内的所述花键轴末端,所述蜗杆转动设置于所述蜗轮腔内且与所述蜗轮啮合,所述蜗杆前后两侧伸出所述挡块外且末端与所述第一摩擦轮固定连接,所述第二摩擦轮转动设置于所述挡块前后两侧壁内,所述复位弹簧弹性设置于所述挡块与所述送料腔左侧端壁间,所述第四锥齿轮固定设置于所述传动腔内的所述花键套外表面,所述第四转轴转动设置于所述传动腔与所述皮带腔之间,所述第二带轮固定设置于所述皮带腔内的所述第四转轴末端,所述第二带轮与所述第一带轮之间由皮带传动配合连接,所述第三锥齿轮固定设置于所述传动腔内的所述第四转轴末端且与所述第四锥齿轮啮合。
