1.磁性碳材料/橡胶泡沫的制备方法，其特征在于该方法包括以下步骤：（1）磁性碳材料的制备

将碳材料0.01 10重量份和水 100 3000重量份加入容器中，在超声功率为10 50000 ~ ~ ~W，频率为10 100000 Hz，温度20 200 ℃，超声分散时间5分钟 5小时，获得碳材料溶液，加~ ~ ~入金属盐5 300重量份，继续超声分散5分钟 5小时，加入碱性溶液0.01 100份，调节pH值至~ ~ ~碱性，继续超声分散5分钟 10小时，转移到高压反应釜中，温度为20 200℃，反应5分钟 5小~ ~ ~时，水洗至中性，获得稳定的磁性碳材料溶液；

其中，碳材料为氧化石墨烯、石墨烯、碳纳米管、炭黑、石墨烯、富勒烯中的至少一种；金属盐为氯化铁，氯化亚铁，硫酸铁，硫酸亚铁，硝酸镍，硝酸锰，硫酸钴中的至少一种；碱溶液为浓度为0.01 mol/L 10 mol/L的氢氧化钠溶液、氢氧化钾溶液、氢氧化铵溶液中的至少一~种；

（2）磁性碳材料/橡胶复合母料的制备

将橡胶乳液加入到上述磁性碳材料溶液，在超声功率为10 50000 W，频率为10 100000 ~ ~Hz，温度20 200 ℃，超声分散时间5分钟 5小时，获得的磁性碳材料/橡胶复合乳液，抽滤获~ ~得的产物在真空度0.1 0.01 MPa，温度10 200 ℃下烘干至恒重，获得磁性碳材料/橡胶复~ ~合母料；

其中，橡胶乳液为固含量为10% 85%的天然胶乳、丁苯胶乳、丁二烯胶乳、异戊胶乳、丁~腈胶乳、丁基胶乳、硅橡胶乳液中的至少一种；

（3）磁性碳材料/橡胶泡沫的制备

将橡胶0.01 100重量份，磁性碳材料/橡胶复合母料0.01 100重量份和硫0.01 20重量~ ~ ~份、氧化锌0.01 20重量份、硬脂酸0.01 30重量份、抗氧化剂0.01 10重量份、发泡剂0.01~ ~ ~ ~

40重量份和硫化促进剂0.01 40重量份加入密炼机或双辊开炼机中，于温度10 100 ℃熔融~ ~共混1 60分钟，模压成型，获得磁性碳材料/橡胶泡沫复合材料。

~

2.如权利要求1所述磁性碳材料/橡胶泡沫的制备方法，其特征在于橡胶为天然橡胶、丁苯橡胶、丁二烯橡胶、异戊橡胶、丁腈橡胶、丁基橡胶、氯丁橡胶、硅橡胶中的至少一种。

3.如权利要求1所述磁性碳材料/橡胶泡沫的制备方法，其特征在于抗氧剂为四[β-（3，

5-二叔丁基4-羟基苯基）丙酸]季戊四醇酯、N-异丙基-N'-苯基对苯二胺、三（2,4-二叔丁基苯基）亚磷酸酯、β-(3, 5-二叔丁基-4-羟基苯基)丙酸正十八碳醇酯和亚磷酸三（2，4-二叔丁基）酯中的至少一种。

4.如权利要求1所述磁性碳材料/橡胶泡沫的制备方法，其特征在于硫化促进剂为硫醇基苯并噻唑、二硫化苯并噻唑、N-环己基2-苯并噻唑次磺酰胺、一硫化四甲基秋兰姆、二甲基二硫代氨基甲酸锌、二苯胍和亚乙基硫脲中的至少一种。

5.如权利要求1所述磁性碳材料/橡胶泡沫的制备方法，其特征在于发泡剂为偶氮二甲酰胺、二苯磺酰肼醚和二偶氮氨基苯中的至少一种。

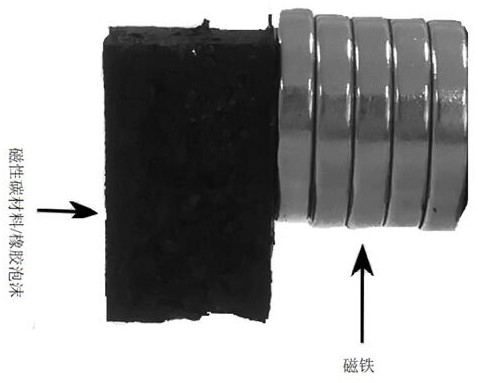

6.按照权利要求1所述磁性碳材料/橡胶泡沫的制备方法制备密度为0.001 0.9 g/cm3、~电磁屏蔽效能为10 70 dB的磁性碳材料/橡胶泡沫。

~

7.按照权利要求6所述磁性碳材料/橡胶泡沫可用于电磁屏蔽，导电材料，减震材料领域。
