专利号: 2019104320590
申请人: 周春兰
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

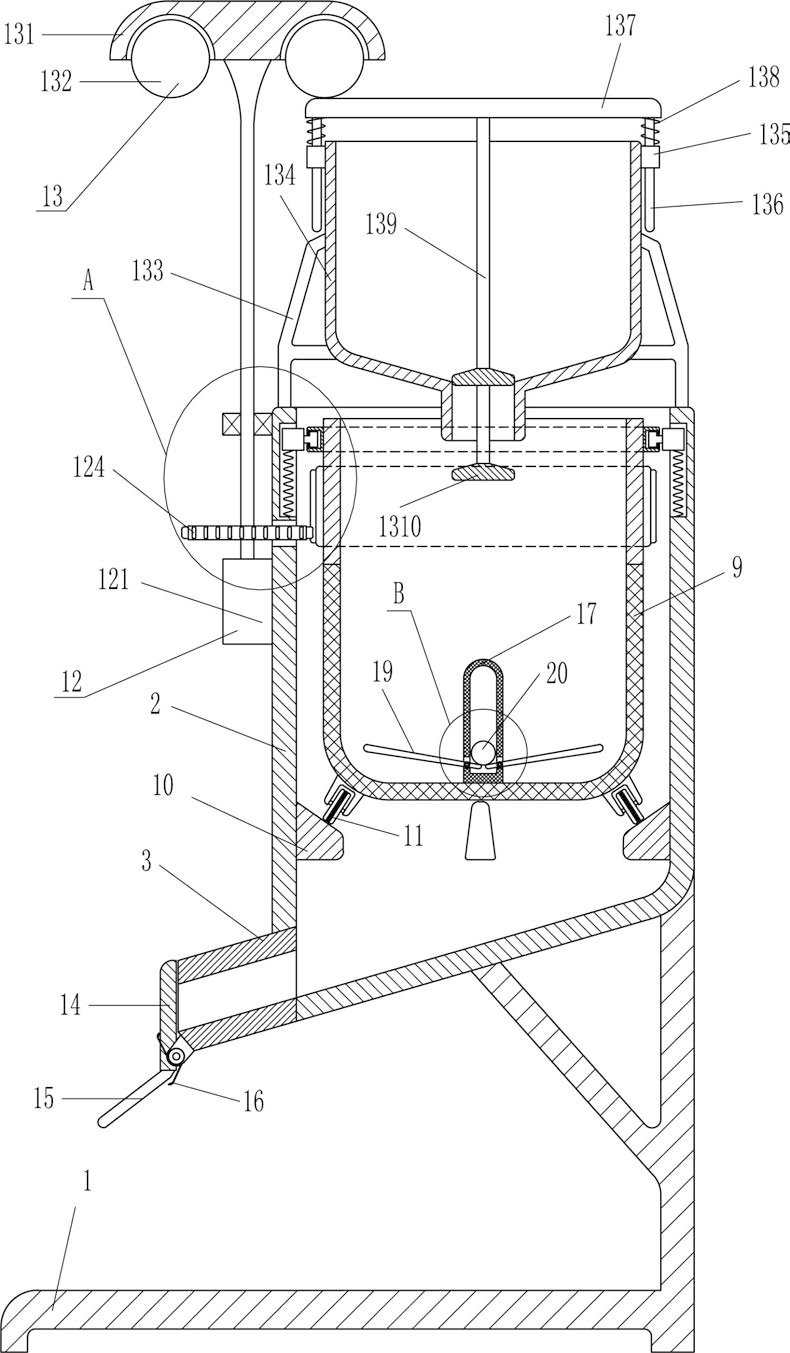

1.一种芝麻筛选装置,包括有底座、箱体、出料管、第一滑块和第一弹簧,底座顶部设有箱体,箱体左侧下部设有出料管,出料管与箱体内连通,箱体内左右两侧上部均开有上滑槽,滑槽内滑动式设有第一滑块,第一滑块底部与滑槽底部之间连接有第一弹簧,其特征在于,还包括有第二滑块、环形滑轨、筛选框、斜块、导向轮和驱动装置,第一滑块内侧设有第二滑块,左右两侧第二滑块之间滑动式设有环形滑轨,环形滑轨上设有筛选框,筛选框下部为网状,箱体内壁下部均匀间隔设有四个斜块,筛选框外底部左右两侧均设有导向轮,导向轮与左右两侧的斜块接触,筛选框与箱体左侧之间设有驱动装置。2.根据权利要求1所述的一种芝麻筛选装置,其特征在于,驱动装置包括有驱动电机、轴承座、转轴、齿轮和外齿圈,箱体外左侧上部设有驱动电机和轴承座,驱动电机位于轴承座下方,轴承座上设有转轴,转轴底部通过联轴器与驱动电机的输出轴连接,转轴下部设有齿轮,箱体左侧上部开有开口,筛选框外侧上部设有外齿圈,齿轮穿过开口与外齿圈啮合。3.根据权利要求2所述的一种芝麻筛选装置,其特征在于,还包括有下料装置,下料装置包括有圆盘、滚球、支架、装料箱、滑套、滑杆、横杆、第二弹簧、竖杆和堵块,转轴顶部设有圆盘,圆盘底部均匀设有多个滚球,箱体顶部左右两侧均设有支架,左右两侧支架之间连接有装料箱,装料箱外左右两侧上部均设有滑套,滑套内滑动式设有滑杆,左右两侧滑杆顶部之间连接有横杆,滚球底部与横杆顶部左侧接触,横杆底部左右两侧与滑套顶部之间连接有第二弹簧,横杆底部中间设有竖杆,竖杆下部位于筛选框内,竖杆下部设有两个堵块,堵块与装料箱的出料口配合。4.根据权利要求3所述的一种芝麻筛选装置,其特征在于,还包括有挡料板、拨杆和扭力弹簧,出料管底部左侧转动式设有挡料板,挡料板底部设有拨杆,挡料板与出料管的铰接处设有扭力弹簧。5.根据权利要求4所述的一种芝麻筛选装置,其特征在于,还包括有套筒、活动板和钢球,筛选框内底部中间设有套筒,套筒下部均匀间隔开有多个开孔,开孔内转动式设有活动板,套筒内放置有钢球,钢球与活动板接触。
