专利号: 2019104323194
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

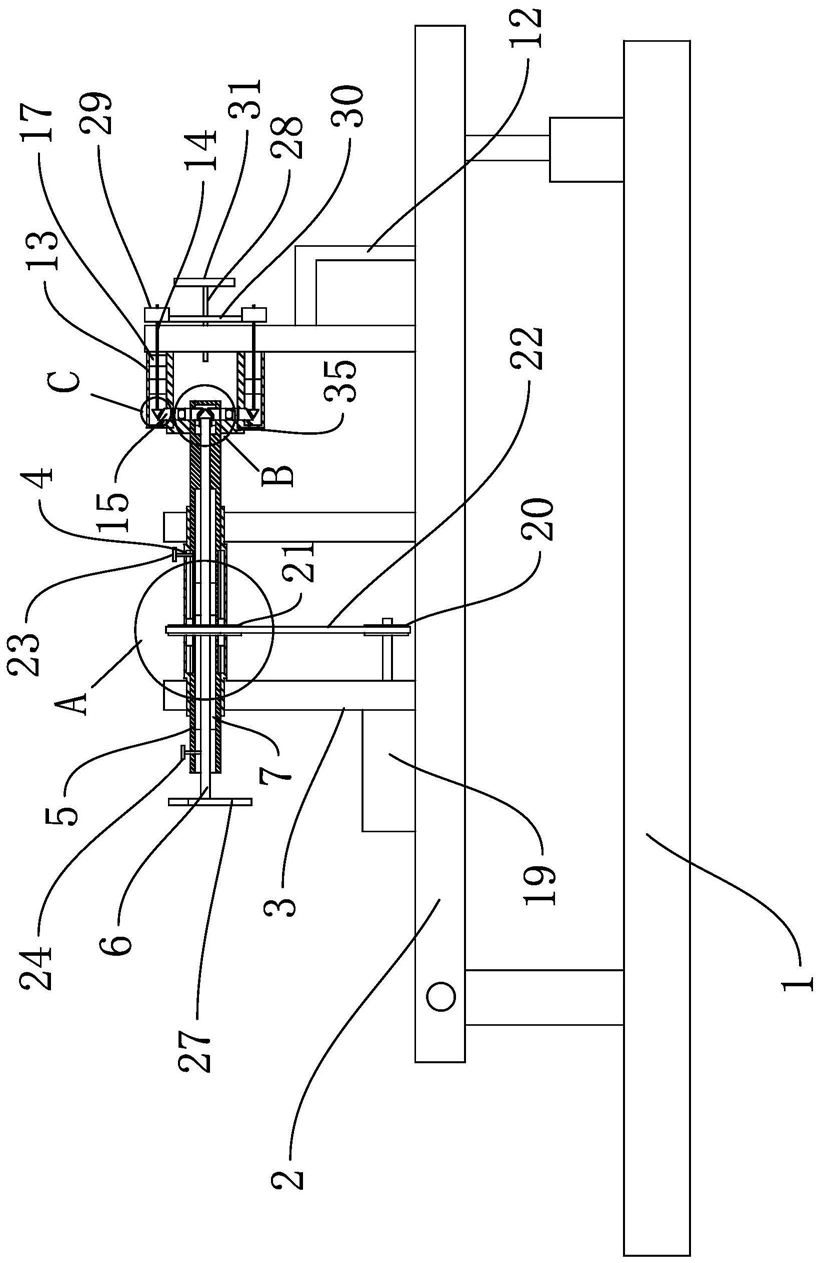

1.一种旋转机械轴承故障检测检测台,包括底座,其特征在于,所述的底座上铰接有固定板,所述的固定板上固定有支架一,支架一上转动设置有转动筒,转动筒内具有通道一,通道一内至少有一个凸起,所述的通道一穿入滑杆,滑杆上具有与凸起对应的滑槽,滑杆能在通道一内滑动,所述的转动筒与带其转动的带动机构相连,所述的转动筒上设置有用于固定滑杆的固定机构一,所述的滑杆内具有通道二,所述的通道二内穿入转动杆一,所述的滑杆二上设置有用于固定转动杆一的固定机构二,所述的通道二内固定有若干圆台一,圆台一中部开设有螺孔一,所述的转动杆一上具有与螺孔一对应的螺纹一,所述的滑杆端部开设有与通道二连通的开口一,所述的开口一内设有抵靠块一,所述的转动杆一上转动设有套环,抵靠块一通过拉簧一与套环固定相连,所述的转动杆一端部固定有挤压块一,挤压块一的截面呈圆锥状,该挤压块一能够挤压抵靠块一并使抵靠块一向远离通道二方向移动,所述的固定板上还固定有支架二,所述的支架二上固定有若干固定臂,固定臂内具有通道三,所述的通道三内穿入转动杆二,固定臂上开设有与通道三连通的开口二,开口二内设有抵靠块二,所述的抵靠块二通过拉簧二与通道二内壁相连,所述的通道三内固定有若干圆台二,圆台二中部开设有螺孔二,所述的转动杆二上具有与螺孔二对应的螺纹二,所述的支架二上设置有带动转动杆二转动的驱动机构,所述的转动杆二端部固定有挤压块二,挤压块二的截面呈圆锥状,该挤压块二能够挤压抵靠块二并使抵靠块二向远离通道三方向移动,所述的底座上还设置有用于提取振动信号的检测装置。

2.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的带动机构包括驱动电机、齿轮一、齿轮二和链条,所述的驱动电机固定在固定板上,所述的齿轮一同轴固定在驱动电机的输出轴上,所述的齿轮二同轴固定在转动筒上,所述的链条设置在齿轮一和齿轮二上。

3.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的固定机构一包括若干固定螺钉一,所述的转动筒上开设有螺孔三,固定螺钉一穿过螺孔三并能与滑杆表面抵靠。

4.根据权利要求3所述的旋转机械轴承故障检测检测台,其特征在于,所述的滑杆表面具有若干限位凹槽一。

5.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的固定机构二包括固定螺钉二,所述的滑杆上开设有螺孔四,固定螺钉二穿过螺孔四并能与转动杆一表面抵靠。

6.根据权利要求5所述的旋转机械轴承故障检测检测台,其特征在于,所述的转动杆一表面具有若干限位凹槽二。

7.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的抵靠块一上转动设置有转轮一,转轮一与挤压块一抵靠,所述的抵靠块二上转动设置有转轮二,转轮二与挤压块二抵靠。

8.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的转动杆一端部固定有手轮一。

9.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的驱动机构包括转轴一、齿轮三、齿轮四,所述的转轴一转动设置在支架二上,所述的齿轮三固定在转轴一上,所述的齿轮四固定在转动杆二上,齿轮三与齿轮四啮合,所述的转轴一上固定有手轮二。

10.根据权利要求1所述的旋转机械轴承故障检测检测台,其特征在于,所述的驱动机构包括齿轮五、齿轮六、第二电机,所述的第二电机固定在固定板上,所述的齿轮五固定在第二电机的输出轴上,所述的齿轮六固定在转动杆二上,所述的齿轮五与齿轮六啮合。
