专利号: 2019104330817
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

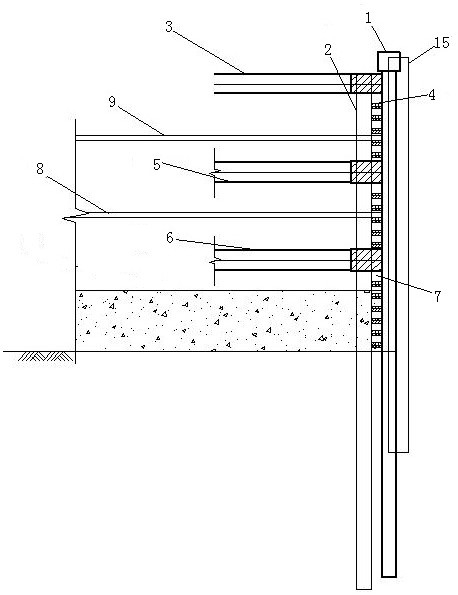

1.一种地下连续墙结构,其特征在于,包括预制成型的地下连续墙外层和在地下连续墙所在位置同地下连续墙外层浇筑在一起的地下连续墙内层,所述地下连续墙内层设有若干同地下连续墙内层浇筑在一起的预制竖梁,所述地下连续墙内层内设有若干沿上下方向分布的支撑在预制竖梁和地下连续墙外层之间的横支撑件,所述地下连续墙外层设有伸入到所述地下连续墙内层内的钢筋头,所述钢筋头构成所述地下连续墙内层的骨架;所述预制竖梁朝向地下连续墙一侧的表面上设有水平方向延伸的横支撑件限位槽,所述横支撑件限位槽为仅一端封闭的盲槽,所述横支撑件的一端穿设在所述横支撑件限位槽内,从而在地下连续墙内层浇筑混凝土前将横支撑件固定在横支撑件安装槽以防止横支撑件沿上下方向移位,所述横支撑件的一侧被所述横支撑件限位槽的盲端阻挡、另一侧被所述钢筋头阻挡;从而在地下连续墙内层浇筑混凝土前防止所述横支撑件从横支撑件限位槽的开口端脱出。

2.根据权利要求1所述的地下连续墙结构,其特征在于,所述钢筋头同地下层的楼顶的钢筋骨架焊接在一起。

3.根据权利要求1所述的地下连续墙结构,其特征在于,所述预制竖梁沿地下连续墙延伸方向的水平两侧设有沿上下方向延伸的卡槽,所述卡槽裸露在地下连续墙内层的外部;

浇筑地下连续墙内层时用的地下连续墙内层模板的两端穿设在相邻的预制竖梁的所述卡槽内而进行固定,所述地下连续墙内层模板、预制竖梁和地下连续墙外层围成形成地下连续墙内侧的型腔。

4.根据权利要求1所述的地下连续墙结构,其特征在于,地下连续墙同每一层地下层的楼顶都浇筑在一起,每一层地下层的楼顶都设有若干横梁,所述横梁的两端同两根对向设置的所述预制竖梁连接在一起。

5.根据权利要求4所述的地下连续墙结构,其特征在于,所述横梁上设有沿上下方向分布的两排通孔,地下层的楼顶的钢筋骨架的钢筋穿过所述通孔从而同横梁连接在一起。

6.根据权利要求4或5所述的地下连续墙结构,其特征在于,所述横梁的下表面上设有若干用于配合悬挂螺栓悬挂浇筑地下层楼顶时用的地下层楼顶模板用的螺纹孔。

7.根据权利要求1所述的地下连续墙结构,其特征在于,所述地下连续墙内层的厚度为地下连续墙厚度的30%—50%。
