专利号: 2019104336917
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

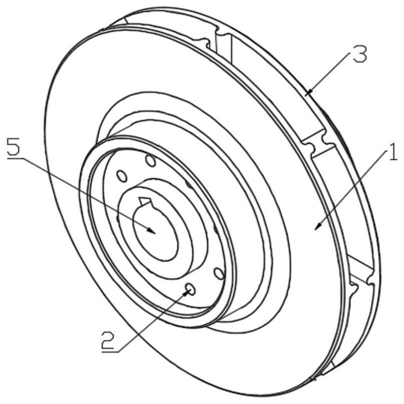

1.一种圆盘泵叶轮,包括构成叶轮的前盖板、后盖板、前盖板导叶、后盖板导叶和轮毂,前盖板与后盖板通过连接键连接固定,其特征在于:所述前盖板导叶和后盖板导叶的横截面为渐变的圆弧形,各导叶圆弧的半径由叶轮中心至叶轮外周渐变大;

所述前盖板上、前盖板导叶之间对称布置有贯通前盖板的通孔;

所述前盖板与后盖板通过四组连接键连接固定,每组连接键位于前盖板轮盖半径内侧靠外周五分之一处;

所述各导叶圆弧与盖板面相切;

所述前盖板导叶沿径向长度大于后盖板导叶沿径向长度;

所述前盖板导叶沿径向间隔、对称布置长、短相邻的导叶,后盖板导叶沿径向间隔、对称布置长、短相邻的导叶;

所述每条前盖板导叶沿径向为相互等距离、半径由叶轮中心至叶轮外周渐变大的半球形凸起;所述每条后盖板导叶沿径向为相互等距离、半径由叶轮中心至叶轮外周渐变大的半球形凸起。

2.根据权利要求1所述的圆盘泵叶轮,其特征在于:所述每组连接键位于前盖板导叶和后盖板导叶处。

3.根据权利要求1所述的圆盘泵叶轮,其特征在于:所述前盖板导叶沿径向长度相同,后盖板导叶沿径向长度相同。
