专利号: 2019104355034
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

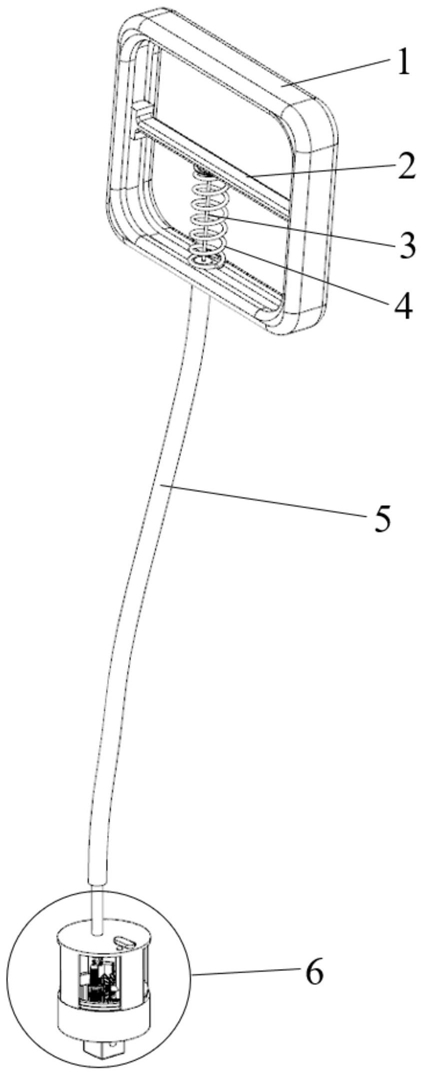

1.一种柔性套筒扳手,其特征在于:包括,

手柄和滑拉杆,所述滑拉杆滑动连接在手柄上;

弹性件,所述弹性件用于连接手柄和滑拉杆,且当滑拉杆发生滑动后能使滑拉杆复位;

拉丝,所述拉丝为柔性件,其一端与滑拉杆相连,另一端与连接头连接;

连接头,所述连接头包括,

上转头,所述上转头的上端面设置有导管;

下转头,所述下转头与上转头同轴且可转动连接,下转头的下端面设置有与套筒连接的连接头,下转头内设置有内齿圈;

轴,所述轴包括主轴,以及与主轴垂直的第一分轴和第二分轴,主轴与上转头转动连接且平行于导管,主轴的上端设置有与上转头可拆卸连接的卡扣结构;

棘爪板,所述棘爪板呈U形,其两个自由端面均设置有多个棘爪,棘爪板的上端通过导杆与拉丝连接,导杆滑动连接在导管中,导杆外侧设置有弹簧,弹簧的两端分别与导管、棘爪板固定连接;

棘轮,所述棘轮有两个,分别与棘爪板两个自由端面上的棘爪匹配,且分别连接在第一分轴和第二分轴上;

第一锥齿轮,所述第一锥齿轮有两个,且分别与棘轮同轴;

第二锥齿轮,所述第二锥齿轮与第一锥齿轮啮合,且连接在主轴上;

圆柱齿轮,所述圆柱齿轮与第二锥齿轮同轴,且与内齿圈啮合。

2.根据权利要求1所述的柔性套筒扳手,其特征在于:还包括柔性套管,所述拉丝置于柔性套管内,柔性套管的一端与手柄连接,另一端与导管连接。

3.根据权利要求1所述的柔性套筒扳手,其特征在于:所述手柄为矩形框架,矩形框架的一对平行边内表面设置有一对平行的滑槽,所述滑拉杆的两端滑动连接在滑槽中。

4.根据权利要求1所述的柔性套筒扳手,其特征在于:所述弹性件为与滑拉杆表面固定连接的弹簧,弹簧的另一端与手柄固定连接。

5.根据权利要求1所述的柔性套筒扳手,其特征在于:所述上转头下端设置有多根相互平行的连接板,连接板的自由端有一指向上转头轴线的弯折段;

所述下转头的表面设置有一条环形槽;

多根所述连接板自由端的弯折段置于环形槽内。

6.根据权利要求1所述的柔性套筒扳手,其特征在于:所述卡扣结构包括,位于上转头上端面且与主轴一端相连的换向卡扣,换向卡扣上有一球形孔;位于上转头上端面上的两个磁性球,磁性球的外径与球形孔匹配且能相互吸引。

7.根据权利要求1所述的柔性套筒扳手,其特征在于:所述棘爪板为橡胶材质,所述棘爪为金属材质,多个棘爪沿着棘爪板自由端面呈直线等间距分布。

8.根据权利要求1所述的柔性套筒扳手,其特征在于:所述第一锥齿轮与棘轮固定连接。

9.根据权利要求1所述的柔性套筒扳手,其特征在于:所述第二锥齿轮与圆柱齿轮固定连接。

10.根据权利要求1所述的柔性套筒扳手,其特征在于:所述连接头为方头,其材质为易磁化材料。
