专利号: 2019104363740
申请人: 湖州浪佩智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

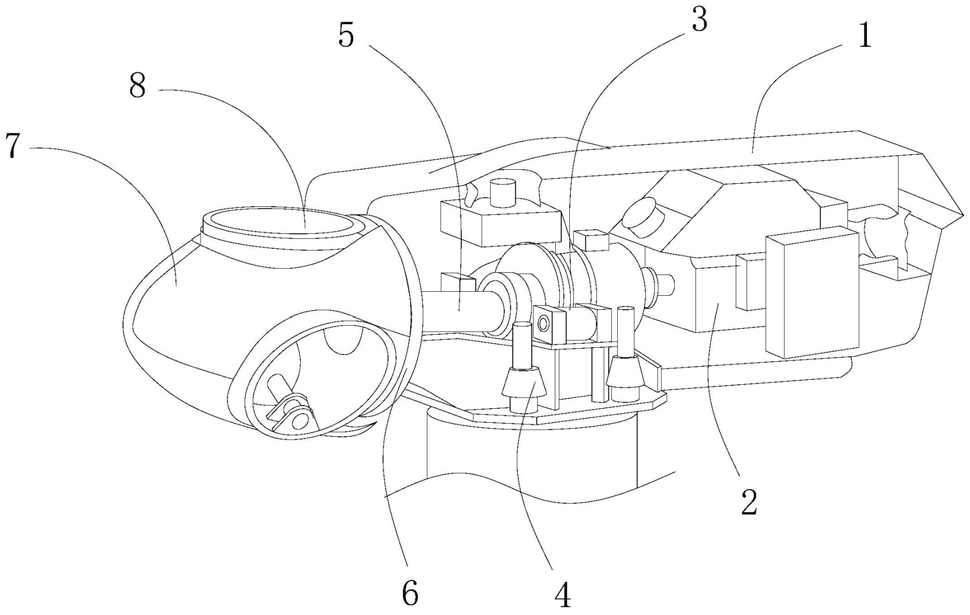

1.一种高空防卡死的风力发电设备,其结构包括机壳体(1)、发电机(2)、齿轮箱(3)、偏航驱动(4)、主转轴(5)、防卡死装置(6)、机舱罩(7)、轮毅(8),其特征在于:所述发电机(2)安装于机壳体(1)内部并通过电焊相连接,所述齿轮箱(3)与发电机(2)通过电焊相连接,所述偏航驱动(4)安装于齿轮箱(3)下表面并通过电焊相连接,所述主转轴(5)安装于齿轮箱(3)左侧表面并通过电焊相连接,所述机舱罩(7)安装于机壳体(1)左侧表面并通过防卡死装置(6)相连接,所述轮毅(8)设于机舱罩(7)表面且为一体化结构;

所述防卡死装置(6)包括齿轮套(6a)、密封圈(6b)、集纳机构(6c)、切割机构(6d),所述齿轮套(6a)与主转轴(5)通过套合相连接,所述密封圈(6b)套设于齿轮套(6a)外表面,所述集纳机构(6c)安装于齿轮套(6a)外表面并通过有间隙的套合相连接,所述切割机构(6d)设有若干个且分别呈均匀等距状与集纳机构(6c)相连接并与齿轮套(6a)通过啮合相连接。

2.根据权利要求1所述的一种高空防卡死的风力发电设备,其特征在于:所述集纳机构(6c)包括套环(6c1)、气流腔(6c2)、防脱块(6c3)、刮蹭板(6c4),所述气流腔(6c2)共设有十二个且分别呈均匀等距状安装于套环(6c1)表面并通过电焊相连接,所述防脱块(5c3)呈两两一组分别安装于气流腔(6c2)对立面并通过电焊相连接,所述刮蹭板(6c4)安装于量气流腔(6c2)对面一侧并通过电焊相连接。

3.根据权利要求2所述的一种高空防卡死的风力发电设备,其特征在于:所述防脱块(6c3)边角处为弧形包边。

4.根据权利要求2所述的一种高空防卡死的风力发电设备,其特征在于:所述刮蹭板(6c4)包括流通孔(6c40)、直角梯块(6c41)、摩擦粒(6c42),所述流通孔(6c40)设有若干个且分别设于刮蹭板(6c4)表面,所述流通孔(6c40)与刮蹭板(6c4)为一体化结构,所述直角梯块(6c41)设有若干块且分别安装于刮蹭板(6c4)设有流通孔(6c40)一侧并通过电焊相连接,所述摩擦粒(6c42)设于直角梯块(6c41)倾斜面并通过电焊相连接。

5.根据权利要求1所述的一种高空防卡死的风力发电设备,其特征在于:所述切割机构(6d)包括定位柱(6d1)、小齿轮(6d2)、旋转筒(6d3)、切割杆(6d4),所述小齿轮(6d2)与齿轮套(6a)通过啮合相连接,定位柱(6d1)设于小齿轮(6d2)上表面并通过电焊垂直相连接,所述旋转筒(6d3)与小齿轮(6d2)通过电焊相连接,所述切割杆(6d4)设有若干根且分别安装于旋转筒(6d3)外表面并通过扣合垂直相连接。

6.根据权利要求5所述的一种高空防卡死的风力发电设备,其特征在于:所述切割杆(6d4)呈棱形结构且可为可伸缩结构,所述切割杆(6d4)表面较为粗糙。

7.根据权利要求5所述的一种高空防卡死的风力发电设备,其特征在于:所述切割杆(6d4)与旋转筒(6d3)连接处设有可180°旋转的复位扭簧。

8.根据权利要求2所述的一种高空防卡死的风力发电设备,其特征在于:所述气流腔(6c2)内部气流呈负压吸附流体。
