专利号: 2019104410116
申请人: 无锡市天合景观工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

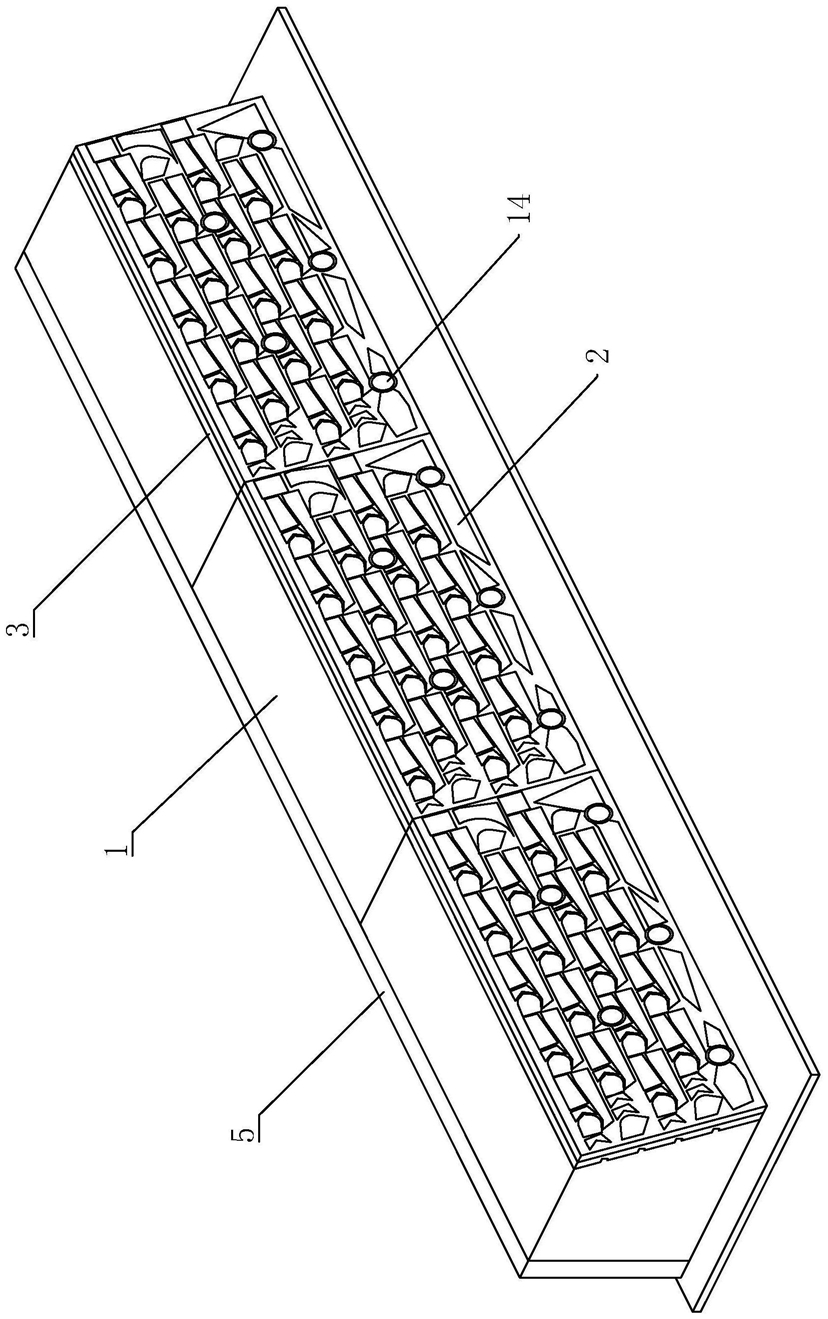

1.一种用于砌筑块石挡墙结构的施工工艺,包括S1,测量放线;

S2,基坑开挖,在基坑内浇注片石和混凝土,成型地基;

S3,绑扎钢筋骨架(13),在钢筋骨架(13)上固定若干泄水管(14),在钢筋骨架(13)两侧搭设前模板(6)和后模板(7),且后模板(7)位于前模板(6)与边坡之间;

S4,浇注片石和混凝土,成型挡墙本体(1),待混凝土凝固后撤去前模板(6)和后模板(7);

S5,在挡墙本体(1)与边坡之间铺设砾石,成型砾石反滤层(5);

其特征在于:还包括

S6,二次加工石材(2),将石材(2)放置在地面上进行预拼接,并对其进行编号;

S7,找出与固定钢筋(12)所在位置相对应的石材(2),在这些石材(2)的边角处各开一个凹槽(21),将金属丝(4)一端胶接在凹槽(21)内;

S8,在挡墙本体(1)的外壁上涂抹砂浆,然后将石材(2)粘结在挡墙本体(1)上,同时将金属丝(4)远离凹槽(21)的一端缠绕在固定钢筋(12)上;

S9,在挡墙本体(1)和石材(2)顶端的端面上浇注片石和砂浆,形成浆砌片石层;

所述前模板(6)朝向钢筋骨架(13)一侧开设有若干条形槽(61),所述条形槽(61)沿水平方向设置,沿竖直方向排列,条形槽(61)的内壁铺设有垫层(62),所述垫层(62)包括离型纸层(63)和热熔胶层(64),且离型纸层(63)位于条形槽(61)的内壁与热熔胶层(64)之间,所述固定钢筋(12)穿设于条形槽(61)底部,固定钢筋(12)上设有压板(15),固定钢筋(12)一端从前模板(6)背向钢筋骨架(13)一侧穿出,并套设有螺母(16),另一端与钢筋骨架(13)绑扎在一起,所述压板(15)平行于条形槽(61)的槽底设置,压板(15)与热熔胶层(64)背向离型纸层(63)一侧相抵,所述螺母(16)与固定钢筋(12)螺纹配合;

在S3步骤中,架设前模板(6)之前,将垫层(62)铺设在条形槽(61)的内壁上,然后使固定钢筋(12)穿过前模板(6),旋上螺母(16),使压板(15)紧压于垫层(62)上,架设好前模板(6)后,将固定钢筋(12)与钢筋骨架(13)绑扎在一起;

在S4步骤中,待挡墙本体(1)成型后,将螺母(16)从固定钢筋(12)上取下,然后拆除前模板(6);

在S8步骤中,先将离型纸层(63)从热熔胶层(64)上剥离,然后用喷火器将热熔胶层(64)熔化,再涂抹砂浆。

2.根据权利要求1所述的一种用于砌筑块石挡墙结构的施工工艺,其特征在于:所述砂浆为1:1水泥砂浆,并混有108胶水,且胶水和水泥砂浆的体积比为1:10。

3.根据权利要求1所述的一种用于砌筑块石挡墙结构的施工工艺,其特征在于:所述热熔胶层(64)采用家具封边用热熔胶,熔点为70℃。

4.根据权利要求1所述的一种用于砌筑块石挡墙结构的施工工艺,其特征在于:所述前模板(6)背向钢筋骨架(13)一侧开设有沉孔(65),所述固定钢筋(12)从沉孔(65)底部穿出,所述螺母(16)位于沉孔(65)内。

5.根据权利要求1所述的一种用于砌筑块石挡墙结构的施工工艺,其特征在于:所述石材(2)朝向挡墙本体(1)一侧进行凿毛处理。

6.根据权利要求1所述的一种用于砌筑块石挡墙结构的施工工艺,其特征在于:在S5步骤中,所述泄水管(14)朝向砾石反滤层(5)一端设有无砂混凝土板(17)。
