专利号: 2019104410421
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

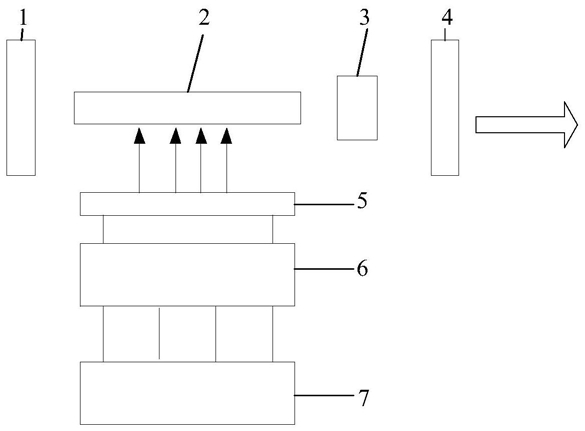

1.一种多台阶泵浦实现子脉冲组间隔可调输出激光器,其特征在于,所述激光器包括:全反镜、激光介质、被动调Q晶体、输出镜、泵浦源、激光电源和多台阶控制器,其中:所述全反镜、激光介质、被动调Q晶体和输出镜构成激光器谐振腔,且沿着激光器光路方向依次顺序排列;

所述泵浦源与激光介质上下排列,构成泵浦模块部分,所述泵浦源发出的泵浦光照射到激光介质上,使所述激光介质产生粒子数反转;

所述泵浦源、激光电源、多台阶控制器组成泵浦光控制部分,且依次上下顺序排列,所述多台阶控制器将产生的多路方波信号发送到所述激光电源,控制所述激光电源输出多台阶电流波形,为所述泵浦源提供电源。

2.根据权利要求1所述的激光器,其特征在于,所述激光电源包括供电单元,所述供电单元的数量与所述多台阶控制器中的台阶数量保持一致,且分别为所述泵浦源提供电源。

3.根据权利要求2所述的激光器,其特征在于,所述激光电源包括导通开关,所述导通开关的数量与所述供电单元的数量保持一致,用于控制所述供电单元对泵浦源的供电和断开。

4.根据权利要求1所述的激光器,其特征在于,通过调节所述多台阶控制器的台阶高度控制所述泵浦源的功率。

5.根据权利要求1所述的激光器,其特征在于,通过调节所述多台阶控制的台阶宽度控制多路方波信号的产生时间间隔。

6.根据权利要求1所述的激光器,其特征在于,所述全反镜镀有激光高反膜,具备激光全反的功能。

7.根据权利要求1所述的激光器,其特征在于,所述激光介质是产生激光谱线的介质,其两端面镀有激光增透膜。

8.根据权利要求1所述的激光器,其特征在于,所述激光器还包括光电探测器,所述光电探测器与多台阶控制器相连,且位于所述全反镜远离于所述激光介质的一侧,用于将所述全反镜透射出的光信号转变成电信号,触发所述多台阶控制器输出多路方波信号。

9.根据权利要求1所述的激光器,其特征在于,所述激光器还包括泵浦源热沉,所述泵浦源热沉紧贴所述泵浦源,用于控制所述泵浦源的工作温度。

10.一种多台阶泵浦实现子脉冲组间隔可调输出方法,应用于如权利要求1-9任一项所述的激光器中,其特征在于,所述方法包括:根据预设子脉冲间隔,设置所述多台阶控制器中每个台阶的高度和台阶之间的宽度,产生预设时间间隔的多路方波信号;

将多路方波信号输入至所述激光电源上,并为所述泵浦源供电;

所述泵浦源输出多台阶泵浦光,并依次对所述激光介质进行泵浦;

每个台阶泵浦结束时,所述激光器谐振腔中激光增益都大于损耗,输出子脉冲间隔可调的脉冲组激光。
