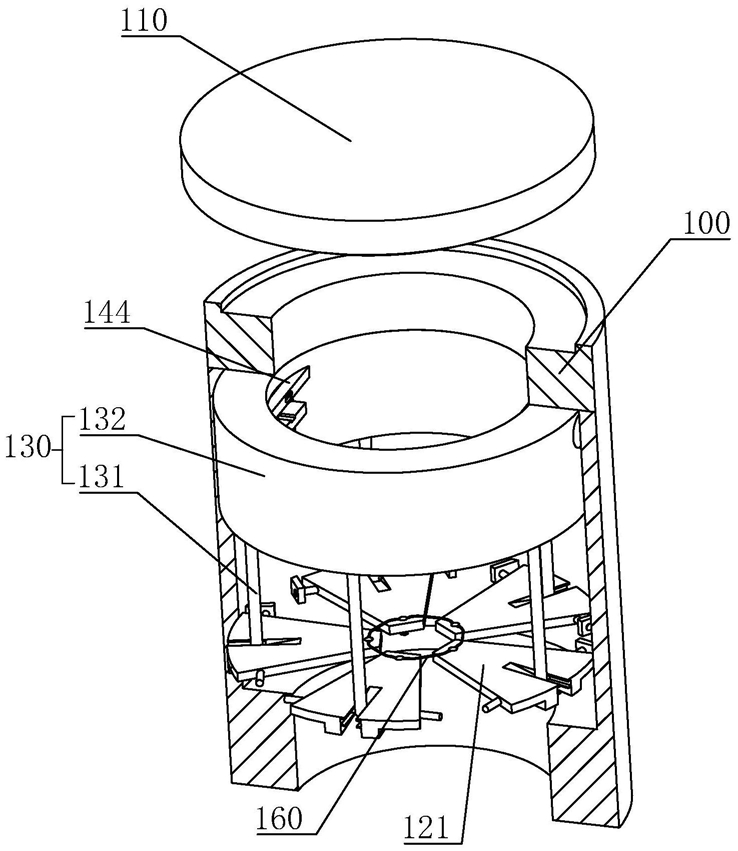

1.一种防坠窨井，包括设置在井壁上端的井圈座(100)和盖设在井圈座(100)上的井盖(110)，其特征在于：井壁上且位于所述井圈座(100)下方沿周向设置有不少于三个防坠挡板(121)，所述防坠挡板(121)转动连接在井壁上，井壁上且位于井圈座(100)与防坠挡板(121)之间设置有驱使防坠挡板(121)转动的驱动装置(130)，所述驱动装置(130)包括沿竖直方向滑移连接在井圈座(100)下方且一端设置在防坠挡板(121)靠近井壁一端上的驱动杆(131)；所述防坠挡板(121)靠近井壁的一端上开设有供驱动杆(131)嵌入的安装槽(135)，所述安装槽(135)两侧的内壁上沿防坠挡板(121)的长度方向开设有滑移长槽(136)，所述驱动杆(131)的一端上设置有穿设在所述滑移长槽(136)内的滑移杆(137)。

2.根据权利要求1所述的一种防坠窨井，其特征在于：当所述防坠挡板(121)上翻收拢时其远离井壁的一端位于所述井圈座(100)下方，所述防坠挡板(121)上开设有供所述驱动杆(131)嵌入的凹槽(138)。

3.根据权利要求2所述的一种防坠窨井，其特征在于：所述驱动装置(130)还包括设置在井壁上且位于防坠挡板(121)上方的安装环(132)、开设在安装环(132)下侧面上且呈环形的滑移槽(133)、沿竖直方向滑移连接在滑移槽(133)内的驱动环(134)，所述驱动杆(131)的一端设置在所述驱动环(134)上，所述安装环(132)位于所述井圈座(100)下侧面上，且所述安装环(132)的内径等于井圈座(100)内径。

4.根据权利要求3所述的一种防坠窨井，其特征在于：所述安装环(132)内壁上沿径向向内开设有联动槽(140)，所述联动槽(140)与滑移槽(133)连通，且安装环(132)上设置有伸出所述联动槽(140)的踏板(141)，所述踏板(141)可沿竖直方向在所述联动槽(140)内滑动。

5.根据权利要求4所述的一种防坠窨井，其特征在于：所述安装环(132)上设置有用于固定所述踏板(141)的固定组件(143)，所述固定组件(143)包括转动连接在安装环(132)上的支撑杆(144)、开设在踏板(141)上侧面上且供支撑杆(144)的一端嵌入的支撑槽(142)。

6.根据权利要求5所述的一种防坠窨井，其特征在于：所述安装环(132)上沿径向滑移连接有转动轴(145)，所述支撑杆(144)设置在所述转动轴(145)上，且所述安装环(132)内壁上开设有供所述支撑杆(144)嵌入的存放槽(147)。

7.根据权利要求5所述的一种防坠窨井，其特征在于：所述防坠挡板(121)远离井壁的一端开设有锁止孔(150)，所述锁止孔(150)内螺纹连接有拧紧柱(151)，所述拧紧柱(151)上端轴向固定且周向转动连接有锁止柱(152)，多个所述锁止柱(152)上穿设有锁止绳(160)。

8.根据权利要求7所述的一种防坠窨井，其特征在于：所述锁止柱(152)远离所述拧紧柱(151)的一端设置有压块(161)，所述锁止孔(150)上端开设有供压块(161)嵌入的沉槽(162)，所述沉槽(162)内壁开设有供锁止绳(160)嵌入的让位槽(163)。

9.根据权利要求5或8所述的一种防坠窨井，其特征在于：所述防坠挡板(121)下侧设置有一端用于抵触在井壁上的加强筋条(122)。
