专利号: 2019104426699
申请人: 台州知管通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

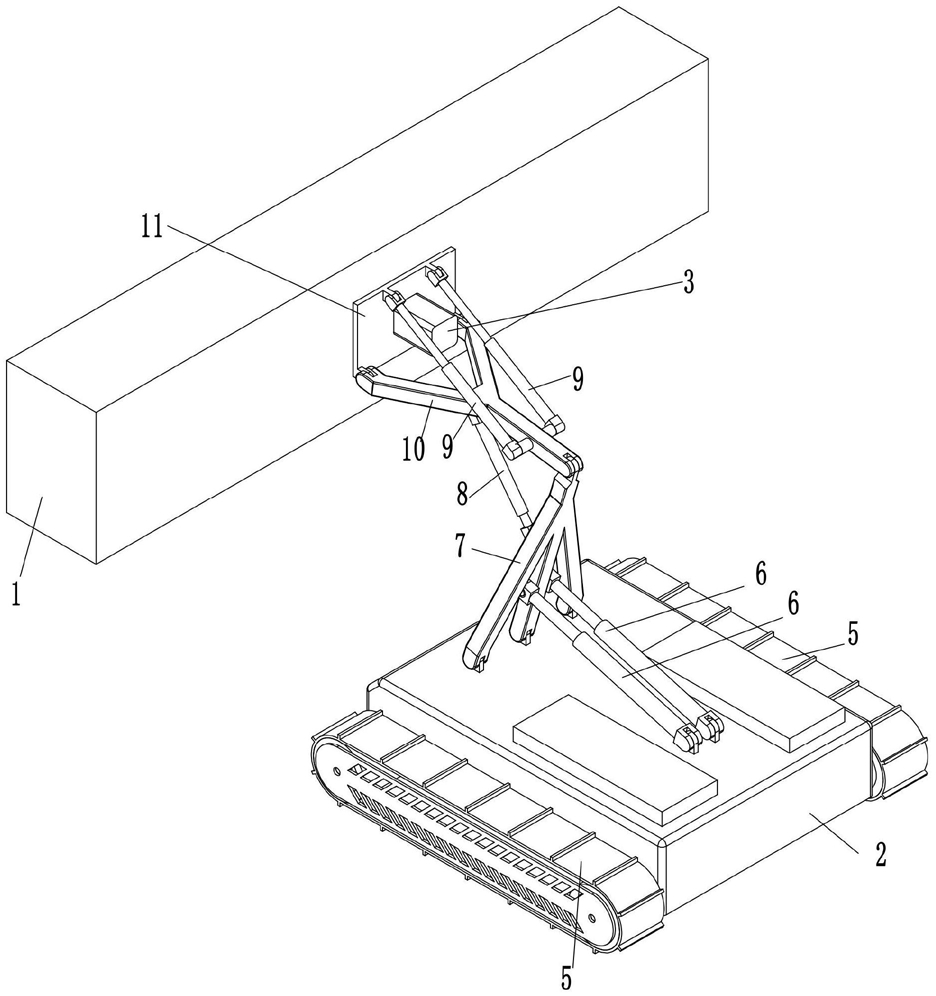

1.一种用于建筑墙壁开槽的水刀机器人,包括机体,以及设置在机体两侧用于驱动机体运动的动力轮,其特征在于,所述机体上铰接有第一支撑架,所述机体上设有用于驱动第一支撑架绕其与机体的铰接轴转动的第一电动推杆;所述第一支撑架上在远离机体的一端铰接有第二支撑架,所述第一支撑架上设有用于驱动第二支撑架绕其与第一支撑架的铰接轴转动的第二电动推杆;所述第二支撑架上在远离第一支撑架的一端铰接有第一安装板,所述第二支撑架上设有用于驱动第一安装板绕其与第二支撑架的铰接轴转动的第三电动推杆;所述第一安装板上安装有第一电机,所述第一电机的输出轴上安装有一端设有开口的矩形机壳;所述矩形机壳内在靠近左端位置处设有左开槽机构、在靠近右端位置处设有右开槽机构;所述矩形机壳内在左开槽机构和右开槽机构之间设有清洁机构;

所述左开槽机构包括左铣刀、左一电机、左移动板;所述矩形机壳内在靠近左端位置处设有左隔板,所述矩形机壳内在其左端和左隔板之间并排设有两个左滑杆,所述左移动板上设有滑动连接在所述左滑杆上的左滑套;所述矩形机壳内设有用于驱动左移动板沿左滑杆运动的左一电动推杆;所述左移动板在靠近矩形机壳开口端的侧面上沿垂直于左滑杆方向并排设有两个左滑轨,两个左滑轨之间通过左滑块滑动连接有左安装板;所述左安装板在靠近左移动板的侧面上设有与所述左滑轨平行的左齿条;所述左移动板上安装有左二电机,所述左二电机的输出轴上设有用于与所述左齿条啮合的左齿轮;所述左安装板的左端沿垂直于矩形机壳的开口方向设有左二电动推杆,所述左一电机安装在左二电动推杆的伸缩端,所述左铣刀安装在左一电机的输出轴上;

所述左开槽机构上设有水刀机构,所述水刀机构包括高压水刀喷头,所述左安装板的右端沿垂直于矩形机壳的开口方向设有左三电动推杆,所述高压水刀喷头安装在左三电动推杆的伸缩端。

2.根据权利要求1所述的用于建筑墙壁开槽的水刀机器人,其特征在于,所述右开槽机构包括右铣刀、右一电机、右移动板;所述矩形机壳内在靠近右端位置处设有右隔板,所述矩形机壳内在其右端和右隔板之间并排设有两个右滑杆,所述右移动板上设有滑动连接在所述右滑杆上的右滑套;所述矩形机壳内设有用于驱动右移动板沿右滑杆运动的右一电动推杆;所述右移动板在靠近矩形机壳开口端的侧面上沿垂直于右滑杆方向设有一个右滑轨,所述右滑轨上通过右滑块滑动连接有右安装板;所述右安装板在靠近右移动板的侧面上设有与所述右滑轨平行的右齿条;所述右移动板上安装有右二电机,所述右二电机的输出轴上设有用于与所述右齿条啮合的右齿轮;所述右安装板的右端沿垂直于矩形机壳的开口方向设有右二电动推杆,所述右一电机安装在右二电动推杆的伸缩端,所述右铣刀安装在右一电机的输出轴上。

3.根据权利要求2所述的用于建筑墙壁开槽的水刀机器人,其特征在于,所述清洁机构包括沿垂直于矩形机壳开口方向设置在矩形机壳内的四个清洁电动推杆,所述四个清洁电动推杆位于左隔板和右隔板之间且其伸缩端之间固定安装有升降板,所述升降板的左端设有两个共线的左夹紧电动推杆,两个左夹紧电动推杆的伸缩端相向设置且均安装有左夹片;所述升降板的左端设有两个共线的右夹紧电动推杆,两个右夹紧电动推杆的伸缩端相向设置且均安装有右夹片。

4.根据权利要求1所述的用于建筑墙壁开槽的水刀机器人,其特征在于,所述第一支撑架形状为等腰三角形。

5.根据权利要求1所述的用于建筑墙壁开槽的水刀机器人,其特征在于,所述第二支撑架形状为Y形。

6.应用根据权利要求3所述的用于建筑墙壁开槽的水刀机器人的开槽方法,其特征在于,包括以下步骤:

步骤一:控制水刀机器人将所述矩形机壳的开口端紧贴到墙壁上;

步骤二:控制左开槽机构和右开槽机构中的铣刀在墙面上开出两个相同深度和大小的准备槽;

步骤三:控制设置在左开槽机构上的水刀机构切割出连通槽,将两个准备槽连通;

步骤四:控制清洁机构将连通槽和准备槽内的混凝土块清除。

7.根据权利要求6所述的开槽方法,其特征在于,所述步骤一中,首先水刀机器人开机,通过动力轮运动到墙体附近,接着控制第一电机带动矩形机壳旋转,进而控制开槽机构水平或竖直,然后通过第一电动推杆、第二电动推杆、第三电动推杆的配合将矩形机壳的开口端紧贴到墙壁上。

8.根据权利要求6所述的开槽方法,其特征在于,所述步骤二中,首先左一电机带动左铣刀转动,右一电机带动右铣刀转动,左二电动推杆和右二电动推杆同时伸出相同的长度,使铣刀插进墙体之中,进行铣槽;通过左一电动推杆控制左铣刀水平运动,通过右一电动推杆控制右铣刀水平运动;通过左二电机带动左齿轮转动,由左齿轮和左齿条的配合,进而控制左铣刀竖直方向的运动;通过右二电机带动右齿轮转动,由右齿轮和右齿条的配合,进而控制右铣刀竖直方向的运动;从而使左铣刀和右铣刀在墙面上开出两个相同深度和大小的准备槽。

9.根据权利要求8所述的开槽方法,其特征在于,所述步骤三中,首先通过控制右一电动推杆和左二电机使高压水刀喷头来到左开槽机构铣出的准备槽上方,接着左三电动推杆伸出,将高压水刀喷头送入到准备槽中,开启高压水刀喷头,切割墙面混凝土,通过控制右一电动推杆、左二电机、左三电动推杆切割出连通槽,将两个准备槽连通。

10.根据权利要求8所述的开槽方法,其特征在于,所述步骤四中,首先控制两个左夹紧电动推杆和两个右夹紧电动推杆的伸出长度,使两个左夹片之间的距离,以及两个右夹片之间的距离为开槽的宽度,接着控制四个清洁电动推杆伸出,使两个左夹片和两个右夹片插入槽内,然后控制两个左夹紧电动推杆伸出,使得两个左夹片夹紧混凝土块,同时控制两个右夹紧电动推杆伸出,使得两个右夹片夹紧混凝土块,最后控制四个清洁电动推杆收缩,将位于两个左夹片和两个右夹片之间的混凝土块取出。
