1.一种纳米硅的分散方法，其特征在于：包括以下步骤：

(1)将粗硅粉经气流粉碎至平均粒径为3-5μm的微硅粉；

(2)将微硅粉溶解于极性溶剂并搅拌配成固含量10％-15％的硅溶液；

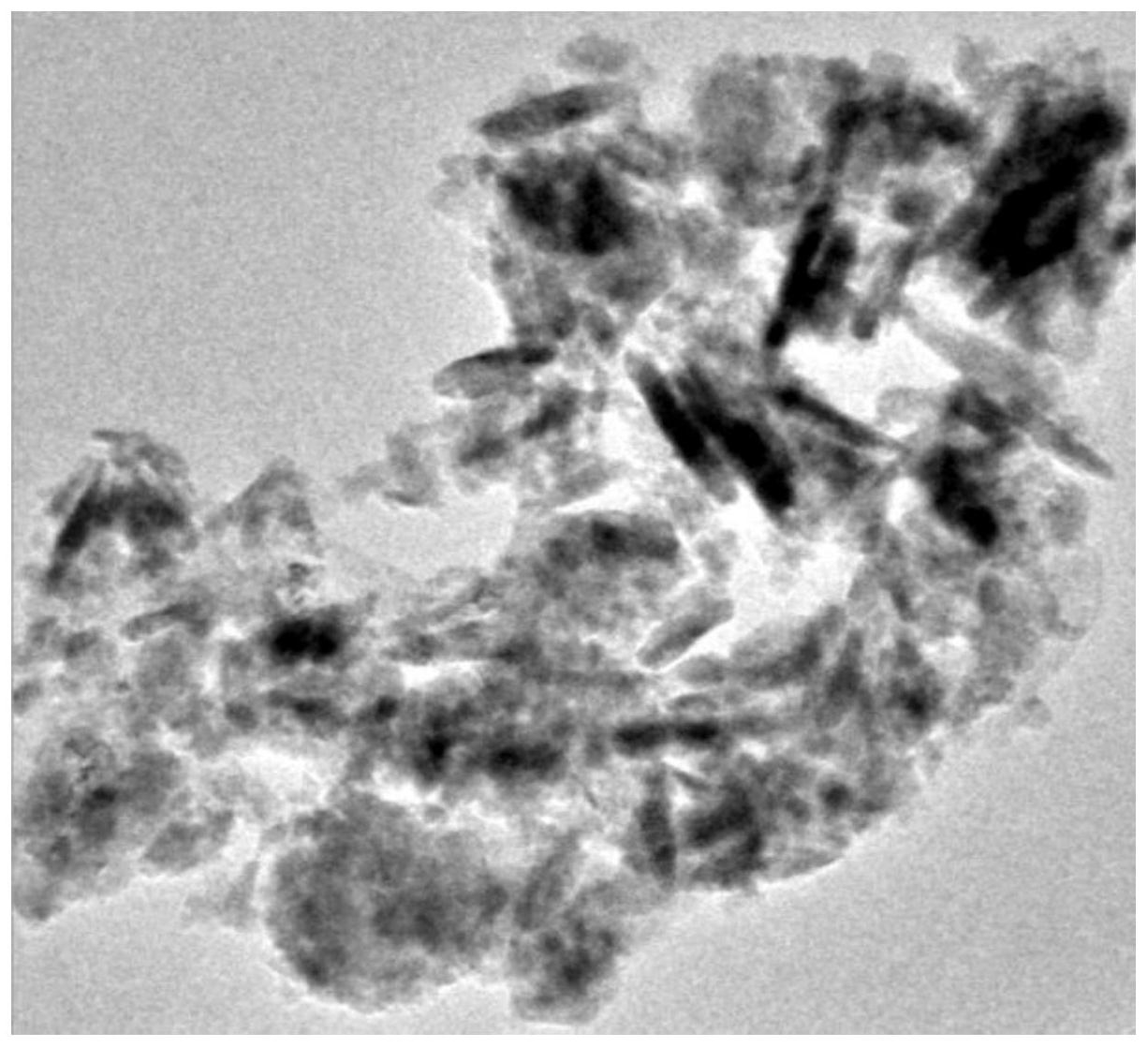

(3)将硅溶液采取湿法球磨工艺进行球磨，并在球磨过程中加入十六烷基三甲基溴化铵离子分散剂，球磨后即得纳米硅粉体。

2.根据权利要求1所述的一种纳米硅的分散方法，其特征在于：步骤(2)中的极性溶剂采用无水乙醇。

3.根据权利要求1所述的一种纳米硅的分散方法，其特征在于：步骤(2)中配成的硅溶液的固含量为15％。

4.根据权利要求1所述的一种纳米硅的分散方法，其特征在于：步骤(3)中的湿法球磨的球料比为3:1，介质直径1mm，球磨转速1200r/min，球磨时间8h，球磨温度控制在26℃-30℃。

5.根据权利要求1所述的一种纳米硅的分散方法，其特征在于：所述步骤(3)中十六烷基三甲基溴化铵离子分散剂的加入量为硅溶液总量的0.5％-2.5％。

6.根据权利要求1所述的一种纳米硅的分散方法，其特征在于：所述步骤(3)中十六烷基三甲基溴化铵离子分散剂的加入量为硅溶液总量的1.5％。

7.根据权利要求1-6所述的任一一种纳米硅分散方法制得的纳米硅粉体用于锂离子电池负极材料。
