专利号: 2019104435734
申请人: 浙江华港染织集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

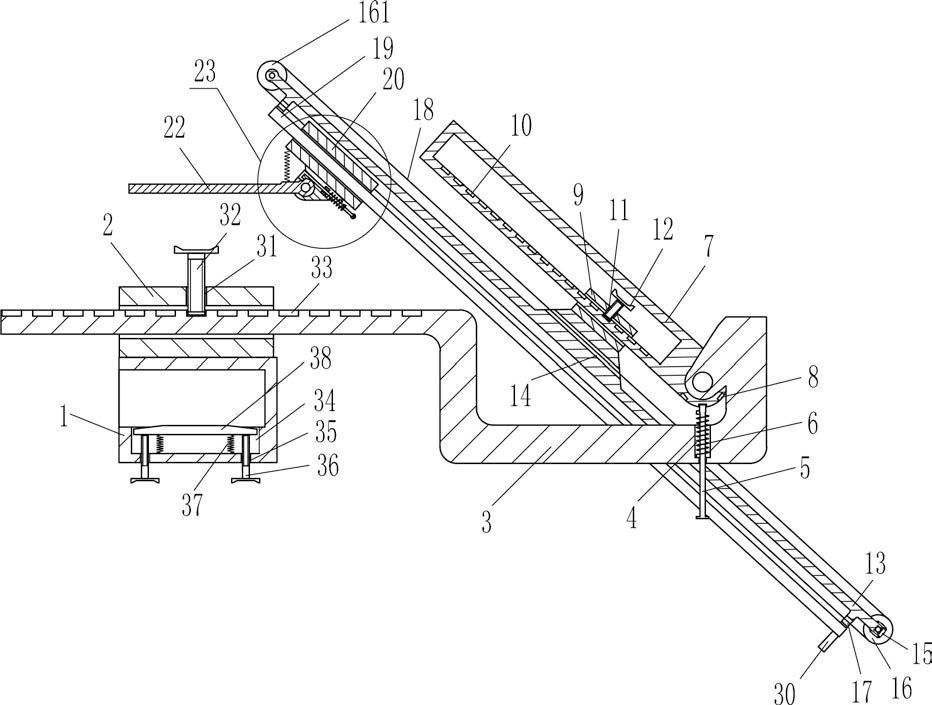

1.一种市政水沟水泥盖卸车器,包括有固定套、第一滑套、第一滑杆、导向杆、伸缩弹簧、空心框架、第二滑套、第一螺杆和第一支架,固定套的顶部安装有第一滑套,第一滑套内滑动式设有起支撑作用的第一滑杆,第一滑杆的右部开有导向孔,导向孔内滑动式设有起固定作用的导向杆,导向杆上绕有伸缩弹簧,伸缩弹簧的底端与导向孔内的底部连接,伸缩弹簧的顶端与导向杆的上部固接,空心框架转动式连接在第一滑杆的右部上侧,空心框架的下部开有多个可对空心框架固定的第一卡槽,导向杆的顶端位于对应的第一卡槽内,空心框架上滑动式设有第二滑套,空心框架内的左侧面开有多个起固定作用的第二卡槽,第二滑套的右侧面中部开有第一螺纹孔,第一螺纹孔内设有可对第二滑套固定的第一螺杆,第一螺杆的左端位于对应的第二卡槽内,第一支架设置在第二滑套的左侧面,其特征在于:还包括有电机、第一链轮、第二链轮、链条、第二滑杆、第三滑套、摆动座、支撑板、触发装置、第二弹簧和第二挡板,第一支架的右侧上部开有起导向作用的第一通孔,可驱动第一链轮转动的电机安装在第一支架后侧面的下部,电机上安装有第一链轮,第二链轮转动式设置在第一支架的后侧面的上部,第一链轮和第二链轮之间绕过起传动作用的链条,第一支架左侧的上下两部均开有可对链条导向的第二通孔,链条穿过第二通孔和第一通孔,第二滑杆设置在第一支架的左侧面,第二滑杆上滑动式设有第三滑套,第三滑套的后侧面与链条固接,第三滑套的左侧面固接有摆动座,可盛放水泥盖的支撑板转动式连接在摆动座上,摆动座上安装有可对支撑板固定的触发装置,支撑板的顶部右侧与第三滑套的左侧面上部之间连接有第二弹簧,可对第三滑套限位的第二挡板固接在第二滑杆左侧面的下部。

2.如权利要求1所述的一种市政水沟水泥盖卸车器,其特征在于:触发装置包括有第四滑套、第三滑杆、第一挡板、第一弹簧和第一滚轮,第四滑套固定在摆动座的前侧面的右部,第四滑套内滑动式设有可对支撑板固定的第三滑杆,第三滑杆的下部设置有第一挡板,第三滑杆上绕有第一弹簧,第一弹簧的顶端与第四滑套的底部连接,第一弹簧的底端与第一挡板的顶部固接,第一滚轮转动式连接在第三滑杆的底端,起固定作用的第三卡槽开在支撑板的顶部右侧,第三滑杆的上部位于第三卡槽内。

3.如权利要求2所述的一种市政水沟水泥盖卸车器,其特征在于:还包括有第二螺杆,第一滑套顶部的中间开有可使第二螺杆上下移动的第二螺纹孔,第二螺纹孔内设有可对第一滑套固定的第二螺杆,第一滑杆顶部的左侧开有多个起固定作用的第四卡槽,第二螺杆的底端位于对应的第四卡槽内。

4.如权利要求3所述的一种市政水沟水泥盖卸车器,其特征在于:还包括有第三螺杆、第三弹簧和夹板,固定套内的底部开有凹槽,固定套底部的左右两侧均开有可使第三螺杆上下移动的第三螺纹孔,第三螺纹孔与凹槽连通,第三螺纹孔内设有第三螺杆,凹槽内设有夹板,夹板的底部与凹槽内的底部之间连接有两个第三弹簧,左右两个第三螺杆的顶端与夹板底部接触。

5.如权利要求4所述的一种市政水沟水泥盖卸车器,其特征在于:还包括有第四滑杆、滑管、第四弹簧、第二支架、第二滚轮和轮子,第二滑杆的底端固定有第四滑杆,第四滑杆的下部滑动式设有滑管,第四滑杆的底端与滑管的内侧面之间连接有第四弹簧,第二支架设置在滑管的左侧面下部,第二支架的左部转动式连接有两个可对水泥盖导向的第二滚轮,第二支架底部的中间安装有起移动作用的轮子。
