1.一种通过降解调控聚多巴胺纳米粒子粒径与形貌的方法，其特征在于，所述方法是将球形聚多巴胺纳米粒子置于强碱溶液中，聚多巴胺纳米粒子发生降解而使其粒径与形貌发生变化，调控强碱溶液的pH与降解时间，实现对粒径与形貌的调控。

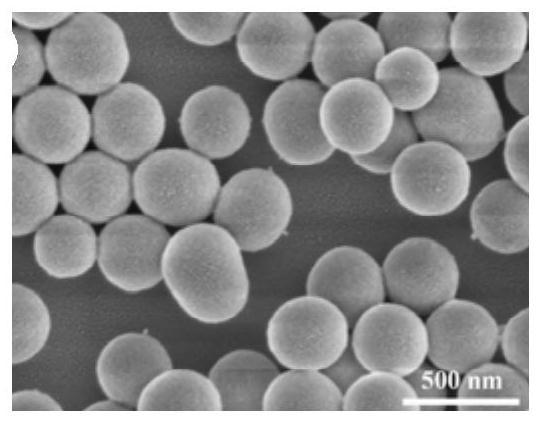

2.根据权利要求1所述的方法，其特征在于，所述球形聚多巴胺纳米粒子是在0.5mL、

1.0mL的氨水溶液中氧化自聚24h得到，粒径分别为550nm或350nm。

3.根据权利要求1所述的方法，其特征在于，所述强碱溶液的pH值为11.0、12.0或13.0。

4.根据权利要求1所述的方法，其特征在于，所述聚多巴胺在强碱溶液中的降解时间为

1～24h。

5.根据权利要求1所述的方法，其特征在于，所述降解后的聚多巴胺纳米粒子粒径为80～120nm，形状为规则的球形、四方体、五方体或六方体的不规则形状。
