专利号: 201910445668X
申请人: 阮炳旭
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

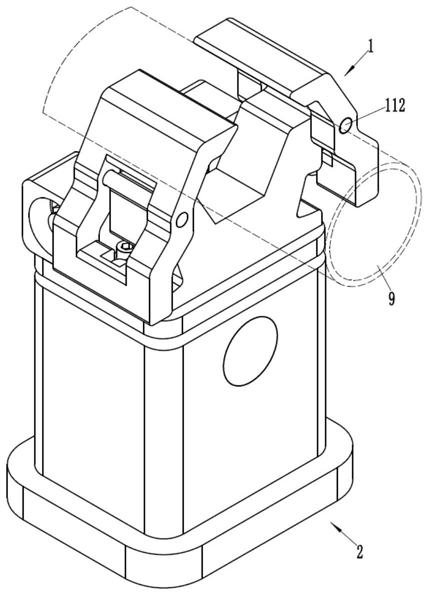

1.一种挖泥泵管用液压支撑,包括用于固定泵管(9)的紧固单元(1)和用于调节紧固单元(1)高度的调节单元(2),其特征在于:所述紧固单元(1)包括管座(11),所述管座(11)上成型有用于安置泵管(9)的V型槽(111),管座(11)的两端成型有两根铰接轴(112),两根铰接轴(112)关于V型槽(111)左右对称设置,每根铰接轴(112)插套在对应的一个压臂(12)的中部,每个压臂(12)的上端内侧壁压靠在泵管(9)的外壁上,每个压臂(12)的下端内侧壁压靠在对应的一根顶杆(13)上,每个顶杆(13)的内端固定有一个第一活塞(14);所述管座(11)的内部设有第一缸孔(113),第一缸孔(113)的左侧壁和右侧壁上各成型有一个顶杆通孔(114),两个第一活塞(14)插套在第一缸孔(113)内,每根顶杆(13)插套在对应的一个顶杆通孔(114)内,所述第一缸孔(113)的后侧壁成型有进出油孔(115);所述管座(11)的后侧设有T型供压座(15),T型供压座(15)的前端成型有呈台阶柱体状的接口部(151),接口部(151)的小端插套在进出油孔(115)内,所述T型供压座(15)上成型有左右方向贯穿的第二缸孔(152),第二缸孔(152)的两端各成型有一个螺纹孔(153),所述第二缸孔(152)内套接有两个左右对称设置的第二活塞(16),每个第二活塞(16)的外侧各设有一个调节座(17),调节座(17)螺接在螺纹孔(153)内,每个第二活塞(16)与与其对应的一个调节座(17)之间设有弹性件(18),所述调节座(17)的外侧壁上成型有六角凸台(171),所述接口部(151)成型有与第二缸孔(152)相通的过油孔(154);所述位于两个第一活塞(14)之间的第一缸孔(113)的空腔、进出油孔(115)、过油孔(154)及位于两个第二活塞(16)之间的第二缸孔(152)的空腔内填充有液压油;

所述调节单元(2)包括底座(21)和设置在底座(21)上方的底板(22),所述管座(11)和T型供压座(15)固定在底板(22)上,所述底座(21)成型有上侧开口的矩形孔(211),矩形孔(211)的前后侧壁成型有轴承通孔(212),所述矩形孔(211)内套接有螺杆(23),螺杆(23)的两端分别通过轴承铰接在两个轴承通孔(212)内,所述螺杆(23)的中部螺接有驱动块(24),驱动块(24)的上端成型有前高后低的第一斜面(241),第一斜面(241)压靠在直角三角型块(25)的第二斜面(251)上,直角三角型块(25)固定在底板(22)上,螺杆(23)的一端固定有六角柱体(26);所述底座(21)上固定有两根左右对称设置的拉杆(27),每根拉杆(27)的下端固定有一个第三活塞(28),所述底座(21)上成型有两个上侧开口的拉杆孔(212)及设置在拉杆孔(212)下方的第三缸孔(213),拉杆(27)插套在拉杆孔(212)内,第三活塞(28)插套在第三缸孔(213)内;所述底座(21)成型有下侧开口的第四缸孔(214)和油道(215),第四缸孔(214)通过油道(215)分别与两个第三缸孔(213)的上端相通,所述第四缸孔(214)内套接有第四活塞(20),所述第四缸孔(214)的下端内壁上成型有内壁螺纹(216),内壁螺纹(216)上螺接有升降块(29),升降块(29)与第四活塞(20)之间设有压簧(30);所述第三缸孔(213)内的位于第三活塞(28)上方的空腔、油道(215)及第四缸孔(214)内的位于第四活塞(20)上方的空腔内也填充有液压油。

2.根据权利要求1所述的一种挖泥泵管用液压支撑,其特征在于:所述驱动块(24)插套在矩形孔(211)内,所述驱动块(24)的下底面上固定有若干半球凸起(241),半球凸起(241)的球形外壁压靠在矩形孔(211)的底面上。

3.根据权利要求1所述的一种挖泥泵管用液压支撑,其特征在于:所述接口部(151)的台阶面上成型有环形槽,环形槽内套接有第一O型圈(31),第一O型圈(31)压靠在进出油孔(115)的孔口端面上,所述拉杆(27)的外壁和拉杆孔(212)之间设有第二O型圈(35)。

4.根据权利要求1所述的一种挖泥泵管用液压支撑,其特征在于:所述顶杆(13)的外端成型有圆球(131),所述压臂(12)的下端内侧壁上成型有矩形槽(121),圆球(131)插套在矩形槽(121)内。

5.根据权利要求1所述的一种挖泥泵管用液压支撑,其特征在于:所述弹性件(18)为若干层叠的碟型弹簧(181),相邻两个碟型弹簧(181)对称设置,所述碟型弹簧(181)插套在导向杆(32)上,所述导向杆(32)的内端固定在第二活塞(16)上,导向杆(32)穿过调节座(17)的外伸出端固定有挡块(33)。

6.根据权利要求1所述的一种挖泥泵管用液压支撑,其特征在于:所述第四活塞(20)的中部成型有凹槽,凹槽的中部成型有凸台,凸台上套接有推力轴承(34),所述压簧(30)的上端压靠在推力轴承(34)上,压簧(30)的下端压靠在升降块(29)上。

7.根据权利要求1或6所述的一种挖泥泵管用液压支撑,其特征在于:所述升降块(29)上成型有下侧开口的六角孔(291)。

8.根据权利要求1所述的一种挖泥泵管用液压支撑,其特征在于:所述第一活塞(14)与第一缸孔(113)之间、第二活塞(16)与第二缸孔(152)之间、第三活塞(28)与第三缸孔(213)之间和第四活塞(20)与第四缸孔(214)之间各设有密封圈。
