1.一种贝壳制备纳米级乙酸钙的方法，其特征在于，所述方法包括以下步骤：（1）贝壳的预处理：

获取废弃的贝壳，用清水洗净，将贝壳砸碎成小片，然后进行破碎，得到贝壳粉；

（2）乙酸钙的制备：

在贝壳粉中加入纯净水，保持温度30‑60℃，静置30分钟，后再加入食品级乙酸和乙酸酐的混合液，反应3小时，滤去残渣获得含有乙酸钙的溶液；

（3）纳米乙酸钙的制备：

将制备好的含有乙酸钙的溶液用稀乙酸溶液调节pH为4.0 8.5，然后静置降温至室温，~接着加入复配表面活性剂，搅拌30分钟，得到纳米乙酸钙悬浊液；所述复配表面活性剂由表面活性剂和表面活性剂助剂两部分组成，表面活性剂与表面活性剂助剂的质量比为1‑6:

0.1‑4；所述表面活性剂是羧甲基纤维素钠、司盘20和吐温80按质量比0.1‑5:0.1‑4:1‑2的比例混合而成，所述表面活性剂助剂是乙醇；

（4）纳米乙酸钙的分离：

将纳米乙酸钙悬浊液静置一段时间，然后低速离心，弃去上清液，得到纳米乙酸钙颗粒；

（5）纳米乙酸钙粉体的制备：

将纳米乙酸钙颗粒用无水乙醇冲洗，阴干后烘干，研磨，制得干燥的纳米乙酸钙粉体。

2.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，所述贝壳包括贻贝壳、蛤蜊壳。

3.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，所述破碎为将贝壳破碎成可过50‑100目筛的小颗粒。

4.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，乙酸和乙酸酐的混合液、水是在搅拌条件下缓慢添加，贝壳：乙酸：水的质量比例为1:0.1‑3:1‑25。

5.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，添加的复配表面活性剂质量百分含量为0.00001‑0.5%。

6.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，所述静置时间为60min，离心速度为2500 r/min，离心时间为3分钟。

7.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，所述步骤（5）得到的纳米乙酸钙粉体的纯度为99%以上。

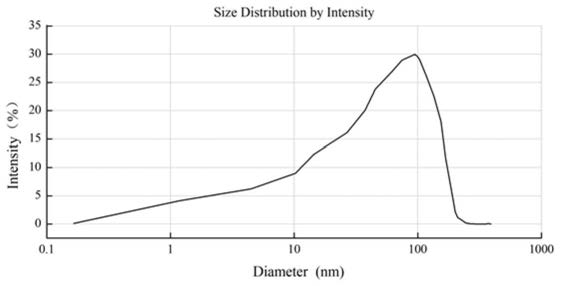

8.根据权利要求1所述的一种贝壳制备纳米级乙酸钙的方法，其特征在于，所述步骤（5）得到的纳米乙酸钙粉体的粒径为95‑100nm。
