1.一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述方法包括以下步骤：(1)贝壳的预处理

获取废弃的贝壳，用清水洗净，将贝壳砸碎成小片，然后进行破碎，得到贝壳粉；

(2)乳酸钙的制备

在贝壳粉中加入纯净水，保持温度30-60℃，静置30分钟，后再加入食品级乳酸，反应3小时，滤去残渣获得含有乳酸钙的溶液；

(3)纳米乳酸钙的制备

将制备好的含有乳酸钙的溶液用稀乳酸溶液调节pH为6.0～8.5，加热，接着加入复配表面活性剂，搅拌30分钟，得到纳米乳酸钙悬浊液；

(4)纳米乳酸钙的分离

将纳米乳酸钙悬浊液静置一段时间，然后低速离心，弃去上清液，得到纳米乳酸钙颗粒；

(5)纳米乳酸钙粉体的制备

将纳米乳酸钙颗粒用无水乙醇冲洗，阴干后烘干，研磨，制得干燥的纳米乳酸钙粉体。

2.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述贝壳包括贻贝壳、蛤蜊壳、虾壳以钙盐为主要成分的壳类。

3.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述破碎为将贝壳破碎成可过50-100目筛的小颗粒。

4.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，乳酸、水是在搅拌条件下缓慢添加，贝壳：乳酸：水的质量比例为1:0.1-2:1-15。

5.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，添加的复配表面活性剂质量百分含量为0.00001-0.2％。

6.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，复配表面活性剂由表面活性剂和表面活性剂助剂两部分组成，表面活性剂与表面活性剂助剂的质量比为1-7:0.1-2。

7.根据权利要求6所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述表面活性剂是羧甲基纤维素钠、司盘80和吐温80按质量比0.01-6:0.01-3:1-2的比例混合而成，所述表面活性剂助剂是乙醇。

8.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述静置时间为30min，离心速度为2000r/min，离心时间为5分钟。

9.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述步骤(5)得到的纳米乳酸钙粉体的纯度为99％以上。

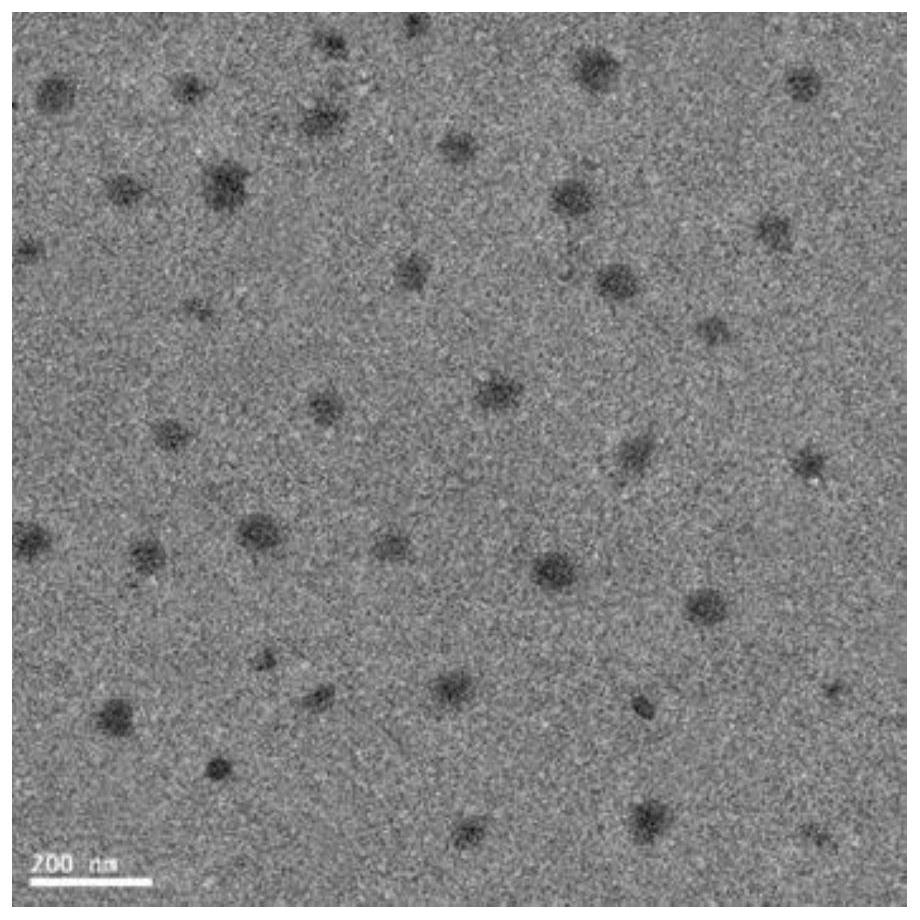

10.根据权利要求1所述的一种以贝壳为钙源制备纳米乳酸钙的方法，其特征在于，所述步骤(5)得到的纳米乳酸钙粉体的粒径为85-100nm。
