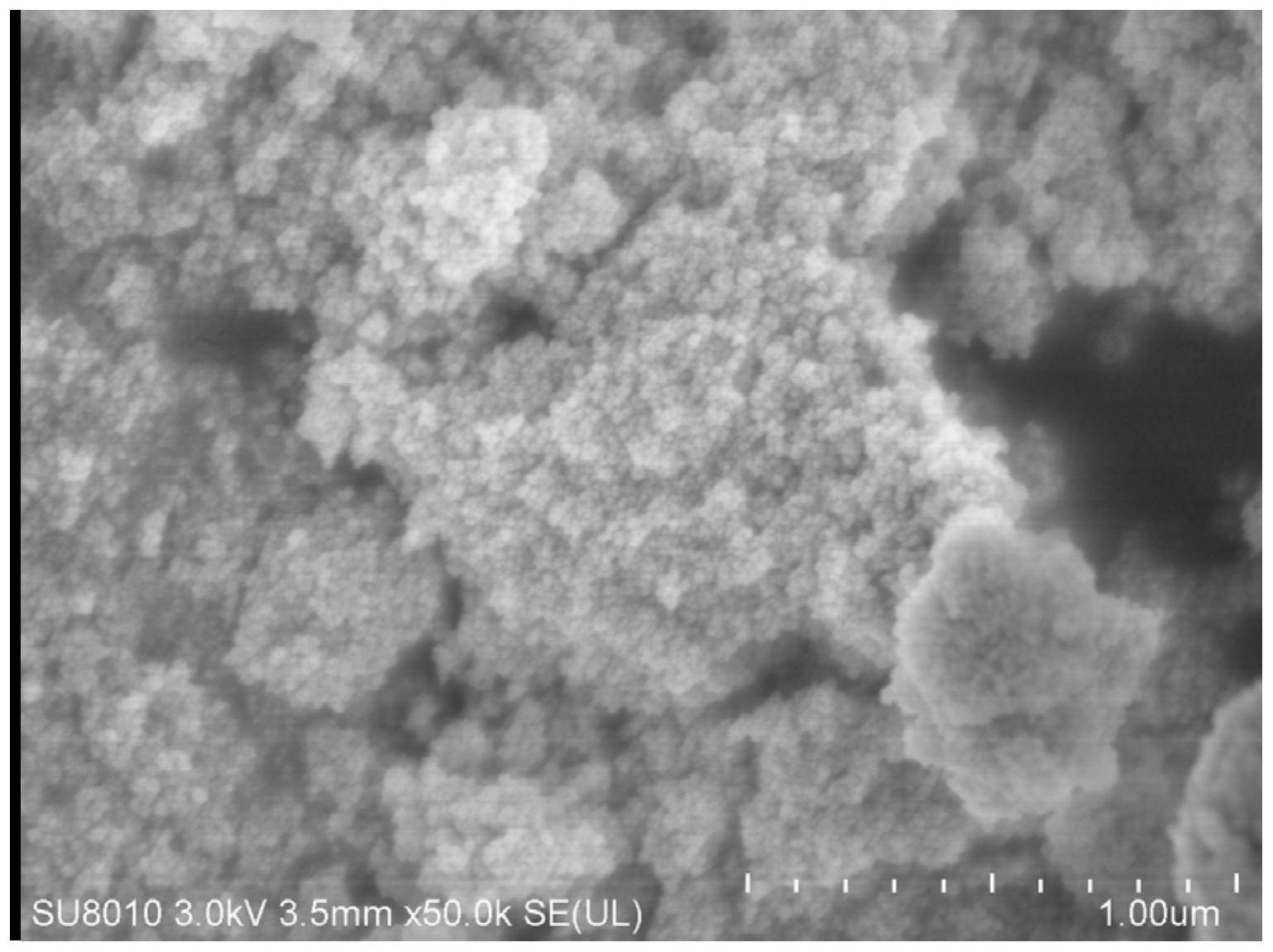

1.一种对乙酸气体高气敏选择性的La掺杂NiGa2O4纳米复合材料，其特征在于，该复合材料组成是La掺杂NiGa2O4纳米粉体，该纳米粉体的平均粒径为15nm；

所述La掺杂NiGa2O4纳米粉体通过微波辅助水热法制备，具体制备步骤是：(1)按照摩尔比n(Ga)：n(Ni)：n(La)＝2：x：1-x的含量称取Ni(NO3)2·6H2O、Ga(NO3)3·

8H2O和La(NO3)2·6H2O溶于20ml的去离子水，搅拌溶解；用1mol/L的NaOH调节溶液的pH至

10，搅拌30min；其中：0.01≤x≤0.04；

(2)随后将步骤(1)的反应溶液转移到100ml的微波反应釜中，微波温度设定在170-180℃，功率设定为500w，反应60-120min，待反应釜冷却后，产物用去离子水和无水乙醇洗涤，洗涤后的沉淀物放入烘箱中在60℃条件下烘24h即得。

2.如权利要求1所述的La掺杂NiGa2O4纳米复合材料作为乙酸气体敏感材料制作的气体传感器。
